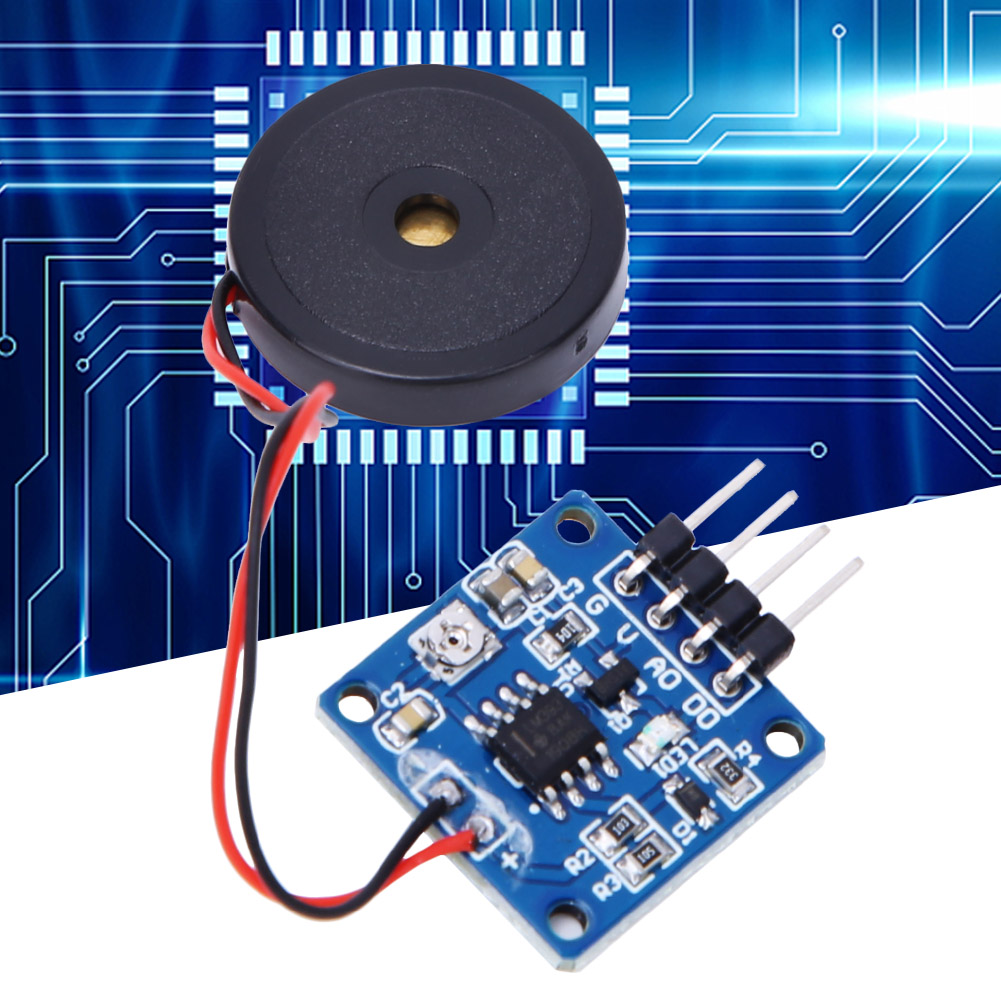

Piezoelektrisches Klopfvibrationssensormodul, Vibrationsschaltermodul, 5,0 V Dc Ad/do

1. Ein analoger Vibrationssensor auf Basis einer piezoelektrischen Keramikplatte erzeugt Vibrationen durch inverse Transformation. Bei Vibration der Keramikplatte wird ein elektrisches Signal generiert. 2. Spezielle Sensorerweiterungsplatinen ermöglichen die Erfassung schwacher Signale über analoge Eingänge. Die Vibrationssignale ermöglichen interaktive Funktionen, wie z. B. die Steuerung elektronischer Drums. 3. ADO-Ausgang: Der analoge Spannungs-Keramik-Vibrationssensor wird gemäß der Programmierung mit dem analogen Eingang A0 des Controllers verbunden. Durch Beobachtung des Ausgabewerts am seriellen Port bei unterschiedlichen Vibrationsstärken können vibrationsbezogene Interaktionen realisiert werden. 4. Je stärker die Vibration, desto höher die Ausgangsspannung. Die Empfindlichkeit der Vibrationsamplitude lässt sich über ein Potentiometer einstellen. 5. Das Produkt zeichnet sich durch hohe Empfindlichkeit aus und kann so eingestellt werden, dass es auf einen Luftstoß oder eine Berührung reagiert (niedrige Empfindlichkeit bei niedriger, hohe Empfindlichkeit bei hoher Drehung). 6. DO-Ausgang: TTL-Pegel-Ausgang. LED-Anzeige des Ausgangssignals. 7. Das gültige TTL-Ausgangssignal ist hochpegelig, der Ausgangssteuerstrom kann bis zu 1 A betragen, und externe Hochleistungs-LEDs können angeschlossen werden. Produkttyp: Vibrationsschalter-Sensormodul. Betriebsspannung: 5,0 V (DC). Schnittstellentyp: AD/DO. AO: Analoger Signalausgang. DO: TTL-Pegelausgang. Betriebstemperatur: -10 °C bis +70 °C. Größe: ca. 20 x 20 mm. Gewicht: ca. 4,5 g. Testmethode und Verdrahtung: G (GND): Masse. V (VCC): Betriebsspannung 5 V (DC). ADO: Analoger Signalausgang. Je nach Vibrationsintensität kann die Empfindlichkeit der Vibrationsamplitude mit steigender Ausgangsspannung über das Potentiometer eingestellt werden (links drehen = geringe Empfindlichkeit, rechts drehen = hohe Empfindlichkeit). Der hochempfindliche Ausgang kann so eingestellt werden, dass er auf einen Hauch oder ein leichtes Antippen reagiert. DO: TTL-Pegelausgang. LED-Anzeige des Ausgangssignals. Das gültige TTL-Ausgangssignal ist auf hohem Pegel, die Ausgangssteuerleistung beträgt 1 x Modul.
