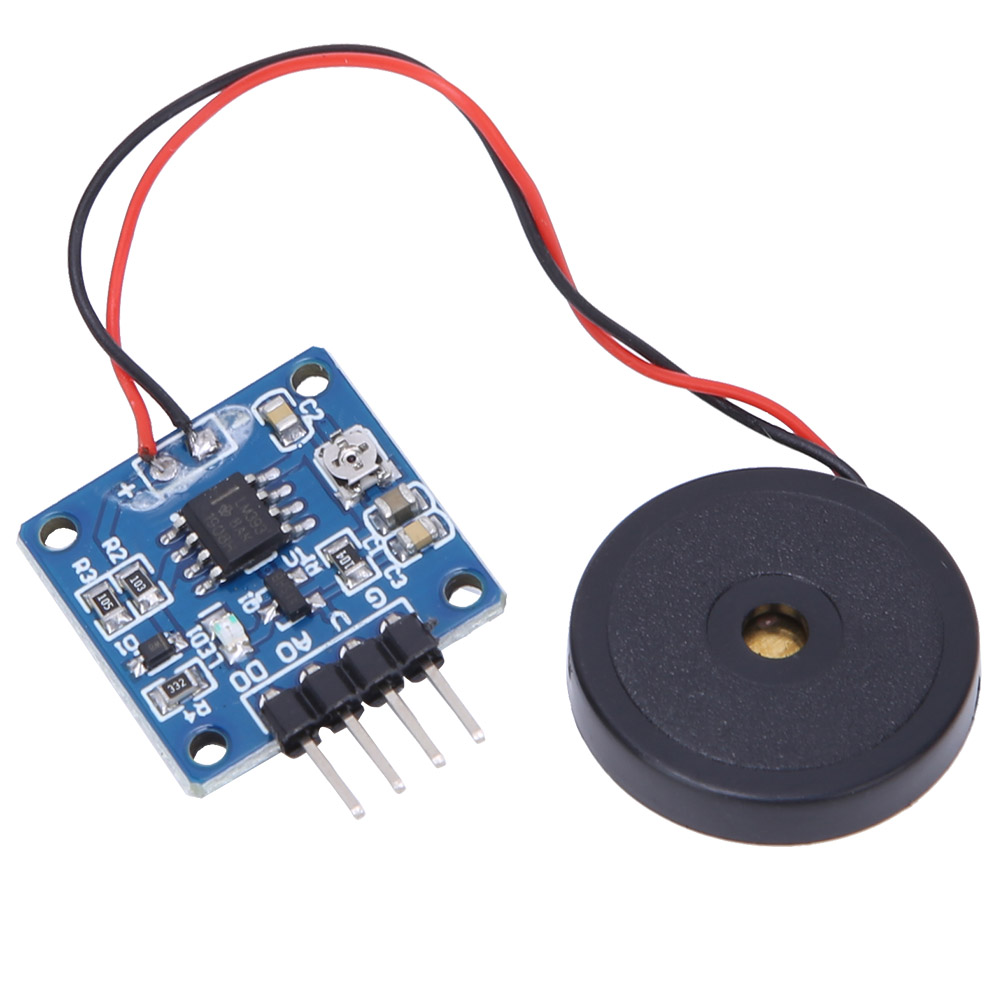

Piezoelektrisches Schwingungssensormodul Mit Tippsensor, Schwingungsschaltmodul, 5,0 V Dc Analoger/digitaler Eingang

1. Ein analoger Vibrationssensor auf Basis einer piezoelektrischen Keramikplatte erzeugt Vibrationen durch einen inversen Transformationsprozess. Bei Vibration der Platte wird ein elektrisches Signal erzeugt. 2. Spezielle Sensorerweiterungsplatinen werden verwendet, und die analogen Anschlüsse ermöglichen die Detektion schwacher Signale. Die Vibrationssignale ermöglichen Interaktionen, beispielsweise mit einer elektronischen Trommel. 3. Ausgang A0: Der analoge Keramik-Vibrationssensor wird gemäß der Programmierung an den analogen Eingang A0 des Controllers angeschlossen. Abhängig von der Vibrationsintensität ermöglicht der Ausgabewert am seriellen Port die Interaktion. 4. Je höher die Vibrationsintensität, desto höher die Ausgangsspannung. Die Empfindlichkeit der Vibrationsamplitude ist über ein Potentiometer einstellbar. 5. Dieses Produkt ist sehr empfindlich und reagiert auf Atemzüge oder leichten Handdruck (geringe Empfindlichkeit bei Mundbewegungen, hohe Empfindlichkeit bei Handbewegungen). 6. DO-Ausgang: TTL-Pegel-Ausgang. Anzeige des Ausgangssignals über eine LED. 7. Das TTL-Ausgangssignal ist hochpegelig, der Ausgangssteuerstrom kann bis zu 1 A betragen, und es können externe Hochleistungs-LEDs angeschlossen werden. Produkttyp: Vibrationssensormodul. Betriebsspannung: 5,0 V (DC). Schnittstellentyp: AD/DO. ADO: Analogausgang. DO: TTL-Pegelausgang. Betriebstemperatur: -10 °C bis +70 °C. Abmessungen: ca. 20 × 20 mm. Gewicht: ca. 4,5 g. Test- und Verdrahtungsmethode: G (GND): Masse. V (VCC): 5 V (DC) Betriebsspannung. ADO: Analogausgang. Die Empfindlichkeit der Vibrationsamplitude ist über ein Potentiometer einstellbar: Je höher die Ausgangsspannung, desto größer die Amplitude (geringe Empfindlichkeit bei Linkskurven, hohe bei Rechtskurven). Der hochempfindliche Ausgang ermöglicht die Reaktion auf einen Atemzug oder ein leichtes Antippen. DO: TTL-Pegelausgang. LED-Anzeige des Ausgangssignals. Gültiges High-Pegel-TTL-Ausgangssignal, Ausgangssteuerspannung, 1 x Modul
