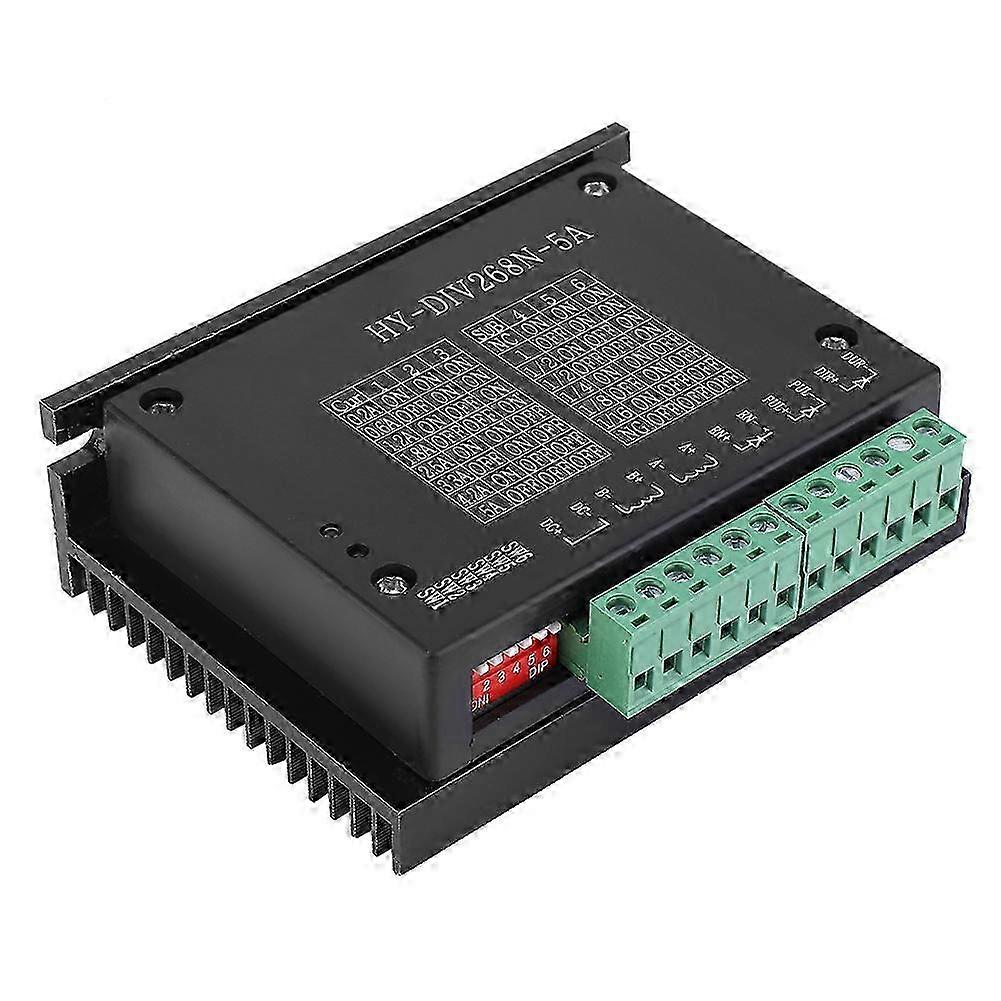

Pilot Tb6600 2-phasen-hybrid-schrittmotor, 0,2–5 A Cnc-steuerung, Dc 12–48 V Netzteil, Präzisionstreiber Für Diy-projekte

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen Schrittmotortreiber, der für zuverlässige und präzise Leistung in Ihren Automatisierungsprojekten entwickelt wurde. Dieser Controller eignet sich ideal für den effizienten Betrieb von zweiphasigen Hybrid-Schrittmotoren. **Detaillierte technische Daten:** - **Eingangsspannung:** DC 12–48 V, Eingangsstrombereich 1–5 A. Dieser Treiber ist mit einer Vielzahl von Netzteilen kompatibel und erfüllt somit Ihre spezifischen Anforderungen. - **Ausgangsstrom:** Einstellbar von 0,2 A bis 5 A, sodass Sie Drehmoment und Drehzahl Ihres Motors präzise an Ihre Anwendung anpassen können. - **Betriebstemperatur:** -10 °C bis 45 °C (Betrieb) und -40 °C bis 70 °C (Lagerung). Bitte beachten Sie, dass das Gerät in einer kondenswasserfreien Umgebung ohne Wassertropfen verwendet und vor brennbaren Gasen und leitfähigem Staub geschützt werden muss. **Schrittauflösung:** Wählbar passend zu Ihrem Motor: 200 Schritte (synchron), 400 Schritte (2 Segmente), 1600 Schritte (8 Segmente) und 3200 Schritte (16 Segmente). Diese Flexibilität ermöglicht Ihnen die Optimierung der Positioniergenauigkeit. **Stromanschluss:** **DC+, DC-:** Schließen Sie die Stromversorgung des Treibers an. DC+ ist der Pluspol (Gleichspannung 12–48 V, maximaler Strom 5 A), DC- der Minuspol. **A+, A-, B+, B-:** Schließen Sie Ihren zweiphasigen Hybrid-Schrittmotor an. Dieser Treiber unterstützt 4-Draht-Anschlüsse sowie Parallel- und Reihenschaltungen der Motorwicklungen. Beachten Sie, dass die Parallelschaltung eine bessere Hochgeschwindigkeitsleistung bietet, jedoch einen höheren Treiberstrom (1,73-facher Wicklungsstrom) erfordert. Die Reihenschaltung hingegen nutzt den Wicklungsstrom direkt. **Statusanzeigen:** - **RUN (grüne LED):** Zeigt normalen Betrieb an. - **ERR (rote LED):** Leuchtet auf, um einen Fehler in der Stromversorgung oder ein Verbindungsproblem zu signalisieren. **Steuersignaldefinitionen:** - **PUL+ / PUL-:** Eingang für Schrittimpulse. PUL+ ist der positive Anschluss (oder Eingang für ein positives Impulssignal), PUL- ist der negative Anschluss. - **DIR+ / DIR-:** Eingang für das Richtungssignal. DIR+ ist der positive Anschluss (oder Eingang für ein positives Richtungssignal), DIR- ist der negative Anschluss. - **EN+ / EN-:** Offline- oder Reset-Eingang. EN+ ist der Pluspol, EN- der Minuspol. **Lieferumfang:** - 1 x Schrittmotortreiber (Modell siehe oben) - Es sind keine zusätzlichen Kabel oder Zubehörteile enthalten. So erhalten Sie eine kostengünstige und individuell anpassbare Lösung für Ihre Bedürfnisse. Dieses Produkt ist für den professionellen Einsatz und Hobbyanwender gleichermaßen geeignet. Seine robuste Bauweise gewährleistet eine lange Lebensdauer und Stabilität in Ihren Bewegungssteuerungssystemen. Ideal für 3D-Drucker, CNC-Maschinen, Roboter und andere automatisierte Anlagen. Verbessern Sie jetzt die Genauigkeit Ihrer Projekte mit diesem leistungsstarken und zuverlässigen Treiber!
