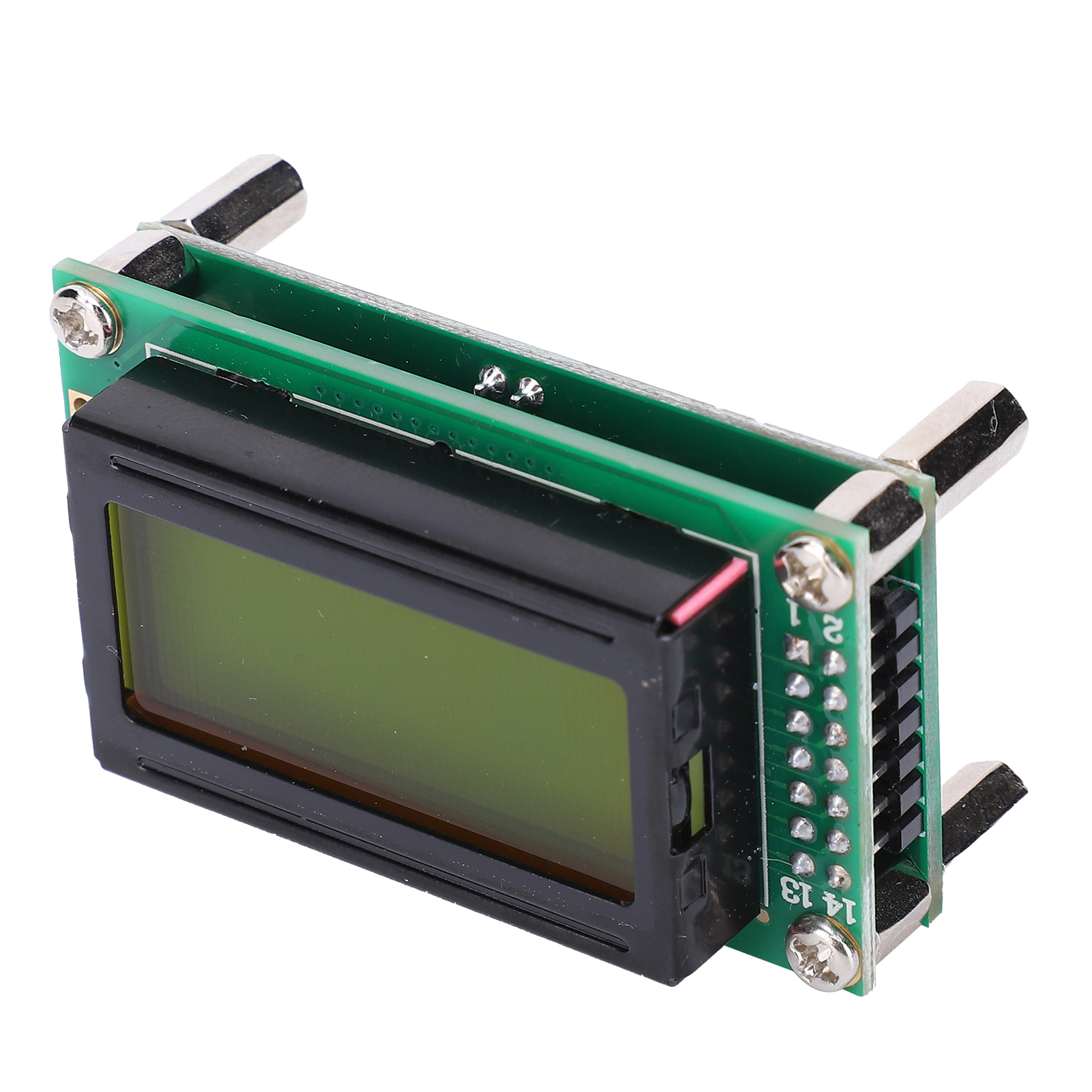

Plj-0802-e Frequenzmesser, Frequenzanzeigekomponente, Frequenzmessmodul (1 Mhz 1,2 Ghz)

Willkommen in unserem Shop! Hier ist ein leistungsstarkes Frequenzmessmodul, basierend auf dem 8-Bit-Mikrocontroller PIC16F648A von Microchip. Dieses Modul ist ideal für Funkamateure und allgemeine Frequenzmessungen und bietet folgende Funktionen: - **Messbereich:** 1 MHz bis 1,2 GHz mit einer Genauigkeit von ±100 Hz. - **LCD-Anzeige:** LCD0802-Display mit bis zu 7 Stellen und automatischer Unterdrückung führender Nullen. - **Integrierte Frequenzreferenz:** Spannungsgesteuerter, temperaturkompensierter Quarzoszillator (VC-TCXO) mit einer Genauigkeit von ±2,5 ppm für außergewöhnliche Stabilität. - **Dual-Zwischenfrequenz-Design:** Einstellbare Zwischenfrequenz von 0 bis 999,9999 MHz mit einer minimalen Schrittweite von 100 Hz und voreingestellten positiven Werten. oder negative Zwischenfrequenzmodi. - **Intuitive Bedienung:** Zwei Tasten für eine benutzerfreundliche Oberfläche. Alle Einstellungen werden automatisch im EEPROM gespeichert und nach dem Einschalten wiederhergestellt. - **Schutz:** Stromversorgung mit Verpolungsschutz, kompatibel mit einer Niedrigstrombatterie. - **Elektrische Spezifikationen:** Betriebsspannung DC 9 V bis 12 V (mit Verpolungsschutz), Betriebsstrom < 55 mA bei eingeschalteter Hintergrundbeleuchtung. - **Kanalempfindlichkeit:** Getestet gemäß HM8134-2-Daten, mit Empfindlichkeitswerten (in mV RMS) von 3 bis 310 mV je nach Frequenz (von 5 MHz bis 1200 MHz). - **Schnittstellen:** HF-Eingang (XH2.54-2P), ICSP-Programmierschnittstelle (XH2.54-6P) und Stromeingang (XH2.54-2P). **Lieferumfang**: - 1 x Frequenzmessmodul - 2 x Anschlusskabel **Anwendung**: Vor Gebrauch die Versorgungsspannung (DC 9 V bis 12 V) und die Polarität prüfen. Das Messsignal über den HF-Eingang mit einer Messleitung oder Antenne anschließen. Das Gerät einige Minuten aufwärmen lassen, um die Frequenzreferenz zu stabilisieren, bevor mit den Messungen begonnen wird.
