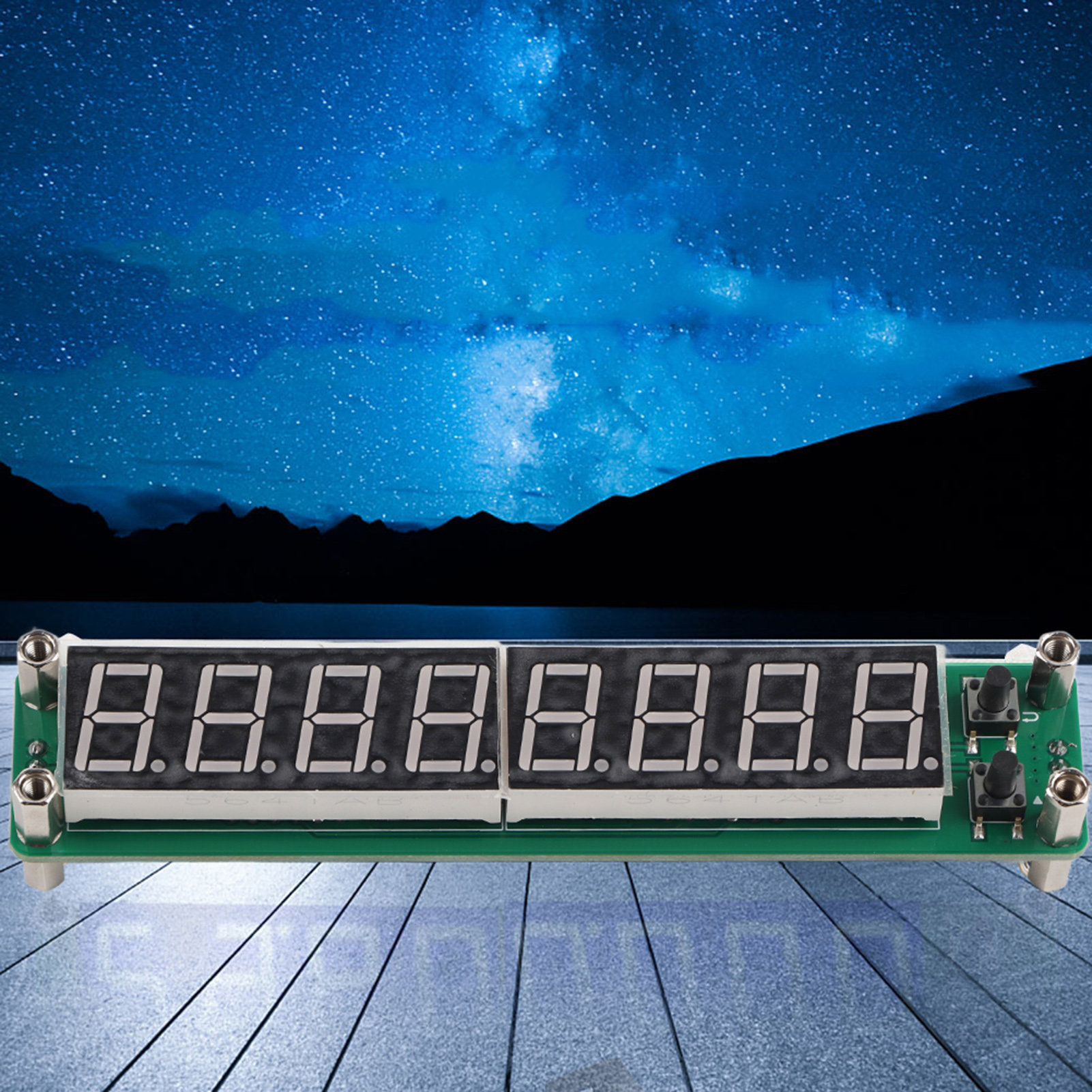

Plj-8led-h Hf-signalfrequenzmesser/frequenzzähler-testermodul 0,11000 Mhz

Willkommen in unserem Shop! Entdecken Sie den Frequenzzähler PLJ-8LED-H, ein kostengünstiges 8-Bit-Digitalröhren-Anzeigegerät, ideal zur Anzeige der Frequenzen Ihrer Transceiver und anderer Geräte. Kompakt, präzise und zuverlässig – ein Gerät mit hervorragendem Preis-Leistungs-Verhältnis. **Detaillierte technische Spezifikationen:** - **2,4-GHz-Frequenzmesser** basierend auf dem Microchip PIC16F648A Mikrocontroller. - **Temperaturkompensierter Quarzoszillator** (VC-TCXO 2,5 ppm) für außergewöhnliche Stabilität. - **Präziser Gate- und Timing-Steuerungsalgorithmus** (nicht-zeitgesteuerter Interrupt) für genaue Messungen. - **Gate-Zeit (Display-Aktualisierung)**: 0,01 s / 0,1 s / 1,0 s, mit Echtzeit-Frequenzanzeige. - **Asymmetrisches Eingangsdesign** mit drei Messkanälen: Low-Kanal, High-Kanal und Auto-Kanal. - **Dualfrequenz**: Voreingestellter Wert und ZF/Down-Modus separat einstellbar. - **Display:** Acht 0,56-Zoll-Displays Hochhelle LED-Ziffern mit acht einstellbaren Helligkeitsstufen. - **Einfache und robuste Schaltung:** Zwei-Tasten-Bedienung, Einstellungen werden automatisch gespeichert. **Technische Daten:** - **Modell:** PLJ-8LED-H - **Typ:** Rote oder blaue Hintergrundbeleuchtung (optional) **1. Gate-Zeit:** - 0,01 s - 0,10 s - 1,0 s **2. Messkanäle (niedrige Impedanz):** - **Niedriger Kanal:** Bereich 0,1 MHz bis 60 MHz; Genauigkeit: ±100 Hz (0,01 s), ±10 Hz (0,1 s), ±1 Hz (1,0 s). Empfindlichkeit: 0,1–10 MHz: >60 mVPP; 10–60 MHz: >60 mVPP; 60–75 MHz: nicht getestet. **Hoher Kanal (geteilt durch 64)**: Bereich 20 MHz bis 2,4 GHz; Genauigkeit: ±6400 Hz (0,01 s), ±640 Hz (0,1 s), ±64 Hz (1,0 s). Empfindlichkeit: 20–30 MHz: >100 mVPP; 30–60 MHz: >50 mVPP; 60 MHz–2,4 GHz: nicht getestet. **Automatische Kanalwahl**: Automatische Auswahl zwischen hohem und niedrigem Kanal basierend auf der Frequenz (Schwellenwert bei 60 MHz). Bei unzureichender Signalstärke oberhalb von 60 MHz wird der hohe Kanal manuell ausgewählt. ZF-Einstellungen:** - Unabhängige Dual-ZF, minimale Schrittweite 100 Hz, Bereich 0 bis 99,9999 MHz, Frequenzanhebung oder -absenkung. **4. Frequenzreferenz:** - VC-TCXO 13,000 MHz Oszillator im 5032-Gehäuse, ±2,5 ppm Stabilität. **5. Betriebsspannung:** - DC-Eingang: 9 V bis 15 V (Verpolungsschutz). **6. Stromverbrauch:** - Maximal 160 mA (Test: 12 V DC-Netzteil, rote LED, maximale Helligkeit). **7. Anzeige:** - Achtstellige LED-Anzeige, maximal acht Stellen. **8. Helligkeit:** - In acht Stufen einstellbar, werkseitig auf Maximum eingestellt. **9. Abmessungen:** - Länge x Breite x Höhe: 125,5 mm x 25,5 mm x 21,5 mm **10. Gewicht:** - 46 g (netto) **11. Anschlüsse:** - **DC IN**: HX2.54-2P-Anschluss - **RF IN**: HX2.54-2P-Anschluss - **ICSP**: 2.54-6P-Pins **12. Gesamtgewicht:** - ca. 47 g / 1,7 oz **Lieferumfang:** - 1 x Frequenzzähler - 2 x Kabel
