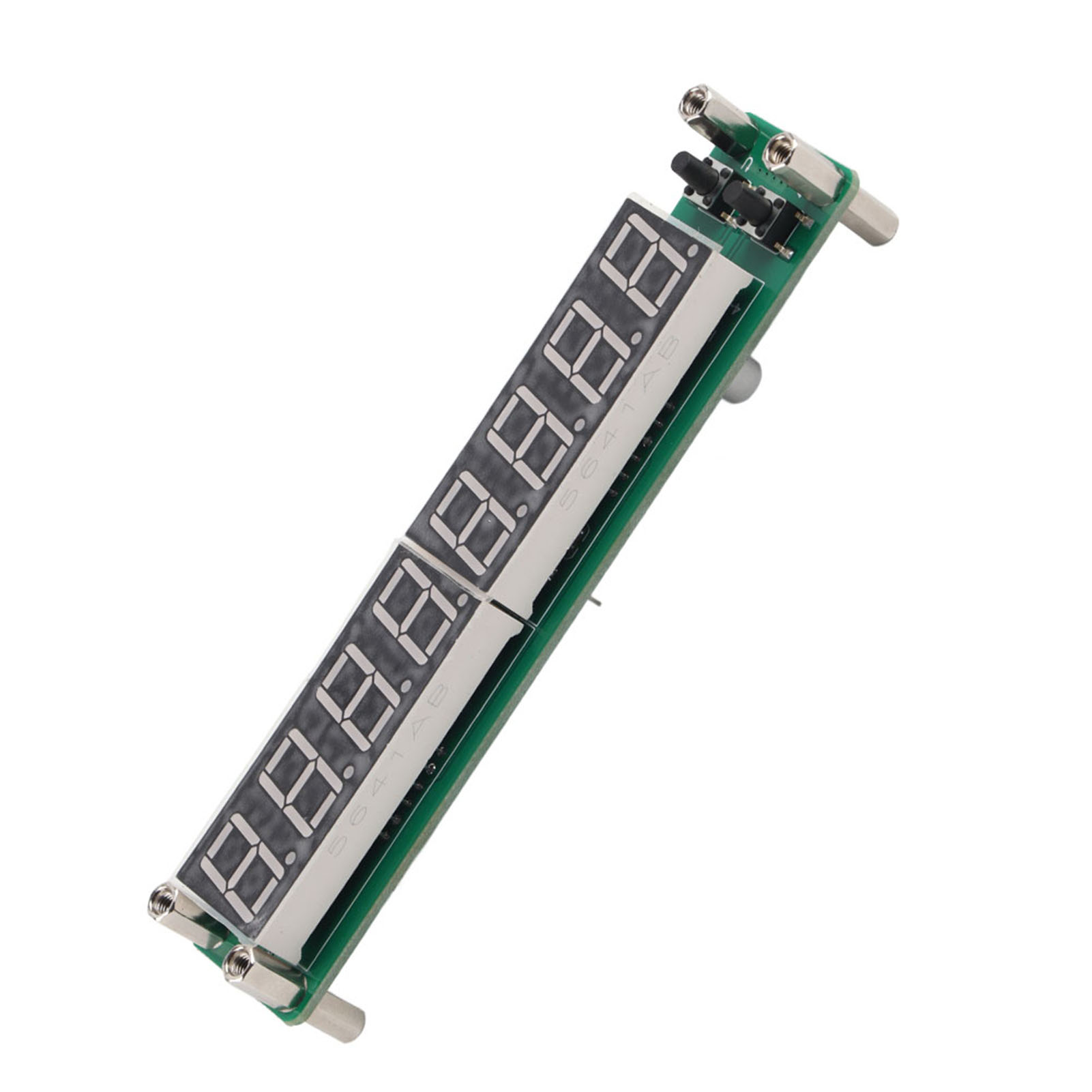

Plj8ledh Hf-signalfrequenzzähler, Kymometer-testmodul 0,1-1000 Mhz (blau Hinterleuchteter Text)

1. Mit Microchips PIC16F648A, 2,4-GHz-Frequenzmesser. 2. Verwendung eines temperaturkompensierten, spannungsgesteuerten Quarzoszillators (2,5 ppm VC-TCXO). 3. Einzigartige Gate-Steuerung und präziser Zeitalgorithmus (nicht-zeitgesteuerte Interrupts). 4. Aktualisierungszeit (Gate-Zeit): 0,01 Sekunden / 0,1 Sekunden / 1,0 Sekunden, Echtzeit-Frequenzanzeige. 5. Einseitiger Eingang, dreikanalige Frequenzmessung (niedriger Kanal / hoher Kanal / Auto-Kanal). Die PLJ-8LED ist eine kostengünstige 8-Bit-Digitalanzeige. Sie dient hauptsächlich zur Anzeige von Frequenzwerten von Transceivern und anderen Geräten und kann auch für herkömmliche Frequenzmessungen verwendet werden. Die Komponente zeichnet sich durch kompaktes und elegantes Design, zuverlässige Leistung, gute Lesbarkeit und niedrige Kosten aus. Merkmale: Mit Microchips PIC16F648A, 2,4-GHz-Frequenzmesser. Mit temperaturkompensiertem, spannungsgesteuertem Quarzoszillator (2,5 ppm VC-TCXO). Einzigartige Gate-Steuerung und präziser Zeitalgorithmus (nicht-zeitgesteuerte Interrupts). Aktualisierungszeit (Display-Refresh): 0,01 Sekunden / 0,1 Sekunden / 1,0 Sekunden, Frequenzwert wird in Echtzeit angezeigt. Single-Ended-Eingang, dreikanalige Frequenzmessung (niedriger Kanal / hoher Kanal / Auto-Kanal). Dual-Frequenz-Design, Wert und ZF-/Abwärtsmodus separat voreinstellbar. Acht helle 0,56-Zoll-Digitalanzeigen mit acht einstellbaren Helligkeitsstufen. Einfache und durchdachte Schaltungsstruktur, intuitive Zwei-Tasten-Bedienung. Einstellungen werden automatisch gespeichert und sind nach dem Einschalten sofort abrufbar. Spezifikation: Modell: PLJ-8LED-H Typ: Hintergrundbeleuchtung rot, Hintergrundbeleuchtung blau (optional) 1. Gate-Zeit: 0,01 s, 0,10 s, 1,0 s 2. Messkanäle (Kanäle mit niedriger Impedanz): Niedriger Kanal Messbereich: 0,1 MHz ~ 60 MHz Genauigkeit: ± 100 Hz (0,01 s Gate-Zeit), ± 10 Hz (0,1 s Gate-Zeit), ± 1 Hz (1,0 s Gate-Zeit) Empfindlichkeit des niedrigen Kanals: 0,1 MHz ~ 10 MHz: besser als 60 mV PP , 10 MHz ~ 60 MHz: besser als 60 mV PP , 60 MHz ~ 75 MHz: Nicht getestet Hoher Kanal (geteilt durch 64) Messbereich: 20 MHz ~ 2,4 GHz Genauigkeit: ± 6400 Hz (0,01 s Gate-Zeit), ± 640 Hz (0,1 s Gate-Zeit) Gate-Zeit) ± 64 Hz (1,0 s Gate-Zeit) Empfindlichkeit des hohen Kanals: 20 MHz ~ 30 MHz: besser als 100 mV PP 30 MHz ~ 60 MHz: besser als 50 mV PP 60 MHz ~ 2,4 GHz: nicht getestet Automatische Kanalwahl Automatische Kanalauswahl anhand der Eingangssignalfrequenz (hoher oder niedriger Kanal), wobei die Frequenz von 60 MHz erkannt wird. Wenn die Eingangssignalamplitude beispielsweise größer als 60 MHz ist, kann der hohe Kanal nicht automatisch ausgewählt werden; in diesem Fall muss der Kanal manuell für die Messung der höheren Frequenz ausgewählt werden. 3. ZF-Einstellungen Unabhängiges Doppel-ZF-Design, minimale Frequenzschrittweite 100 Hz, Frequenzbereich 0 ~ 99,9999 MHz, ZF-Frequenz kann erhöht oder verringert werden. 4. Frequenzreferenz Verwendung eines 5032-Gehäuses 13,000 MHz spannungsgesteuerten Quarzoszillators (VC-TCXO), Frequenzstabilität von ± 2,5 ppm. 5. Betriebsspannung DC-Eingang: 9 V ~ 15 V (mit Verpolungsschutz) 6. Maximalstrom: 160 mA (Testbedingungen: 1) 12-V-DC-Netzteil; 2) rote LED; 3) acht Helligkeitsstufen) 7. Acht-LED-Anzeige, maximal acht Ziffern. 8. Die Helligkeit der acht LEDs ist einstellbar, werkseitig auf maximale Helligkeit eingestellt. 9. Abmessungen (L x B x H): 125,5 mm x 25,5 mm x 21,5 mm 10. Gewicht: 46 g (netto) 11. Anschlüsse: 12. DC IN (Stromversorgung): HX2.54-2P-Buchse 13. RF IN (Signaleingang): HX2.54-2P-Buchse 14. ICSP (Programmierschnittstelle): 2.54-6P-Pin 15. Gewicht: ca. 47 g / 1,7 oz Lieferumfang: 1 x Frequenzzähler, 2 x Kabel
