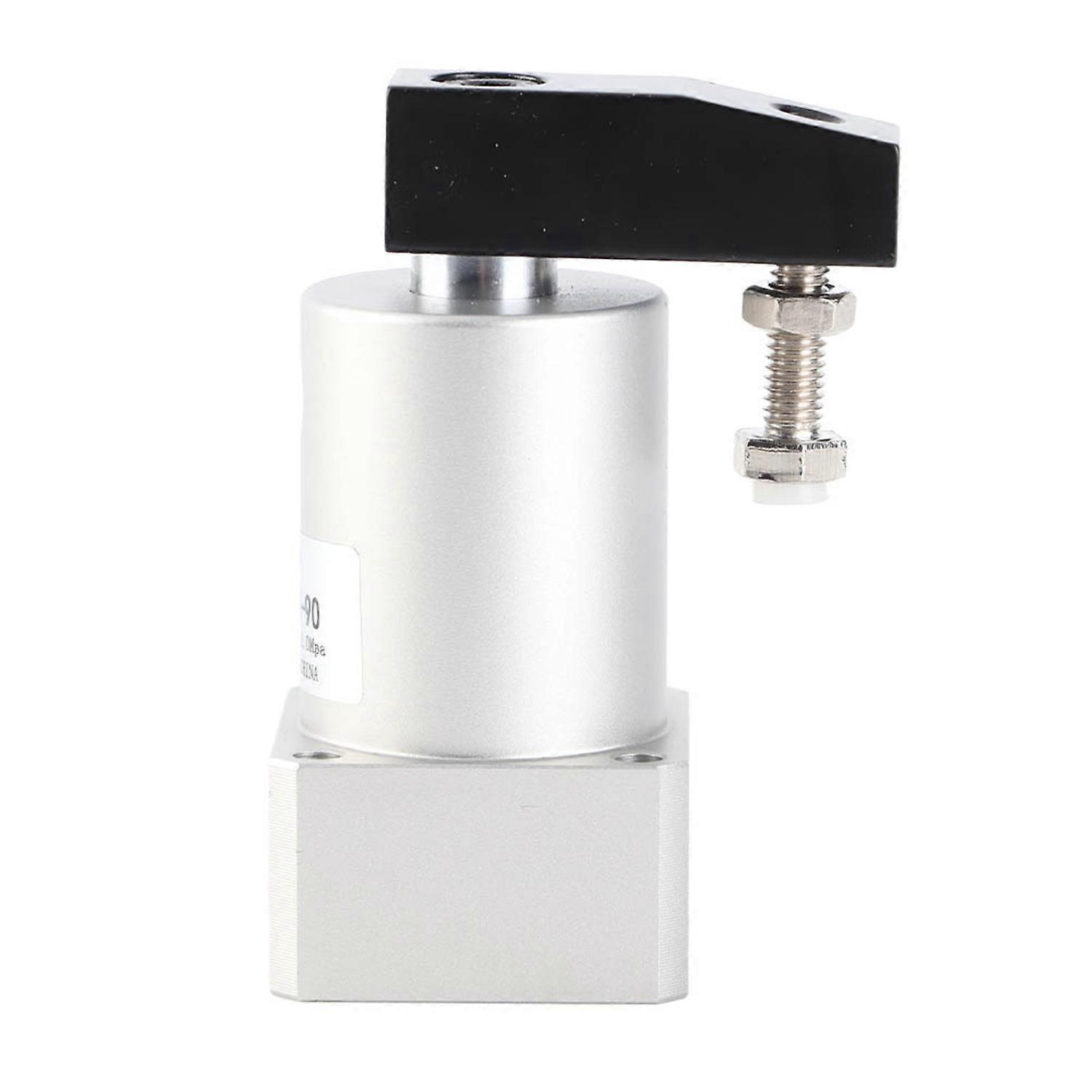

Pneumatischer Drehzylinder, 90°-winkelklemmung, Eckpressen, Luftschwenkwerkzeug Ack25-90l

1. Es handelt sich um einen doppeltwirkenden Drehzylinder für Eckpressen mit einem Innendurchmesser von 25 mm. 2. Der maximale Arbeitsdruck dieses Drehzylinders beträgt 1,0 MPa. 3. Dank seiner hohen Geschwindigkeit erreicht er eine maximale Arbeitsgeschwindigkeit von 200 mm/s. 4. Gefertigt aus einer hochwertigen Aluminiumlegierung, ist er besonders robust und langlebig. 5. Seine kompakte Bauweise und die Möglichkeit zur 90°-Drehung ermöglichen eine komfortable, schnelle und kraftsparende Handhabung. Spezifikation: Zustand: Neu; Artikeltyp: Drehzylinder; Farbe: Wie abgebildet; Material: Aluminiumlegierung; Innendurchmesser: ca. 25 mm; Außendurchmesser der Kolbenstange: ca. 14 mm / 0,6 Zoll Wirkungsart: Verbundwirkung Arbeitsmedium: Luft (gefiltert durch einen Filter mit einer Porengröße über 40 μm) Betriebsdruckbereich: 0,15–1,0 MPa (22–145 psi) Garantierte Druckfestigkeit: 1,5 MPa (215 psi) Betriebstemperatur: -20–80 °C Betriebsgeschwindigkeitsbereich: 50–200 mm/s Verfahrwegtoleranz: 1,0 Toleranzbereich des Drehwinkels: ±1,5° Puffertyp: Keiner Rohrdurchmesser: M5x0,8 Installation und Verwendung 1. Das Spannen des Werkstücks durch den Zylinder muss innerhalb des Spannhubs erfolgen. Der Spannvorgang darf nicht während des Drehhubs durchgeführt werden. 2. Die Spannebene muss senkrecht zur Zylinderachse stehen. Das Werkstück darf nach dem Spannen nicht mehr bewegt werden. 3. Vor dem Anschluss des Zylinders an die Rohrleitung müssen alle Verunreinigungen entfernt werden, um zu verhindern, dass diese in den Zylinder gelangen. 4. Das im Zylinder verwendete Medium muss vor Gebrauch durch ein Filterelement mit einer Porengröße von über 40 µm gefiltert werden. 5. Bei längerer Nichtbenutzung des Zylinders ist auf Rostschutz zu achten. Die Ein- und Auslassöffnungen sind mit Staubschutzkappen zu verschließen und das Kolbenstangenende mit Rostschutzöl zu behandeln. Lieferumfang: 1 x Drehkolbenzylinder
