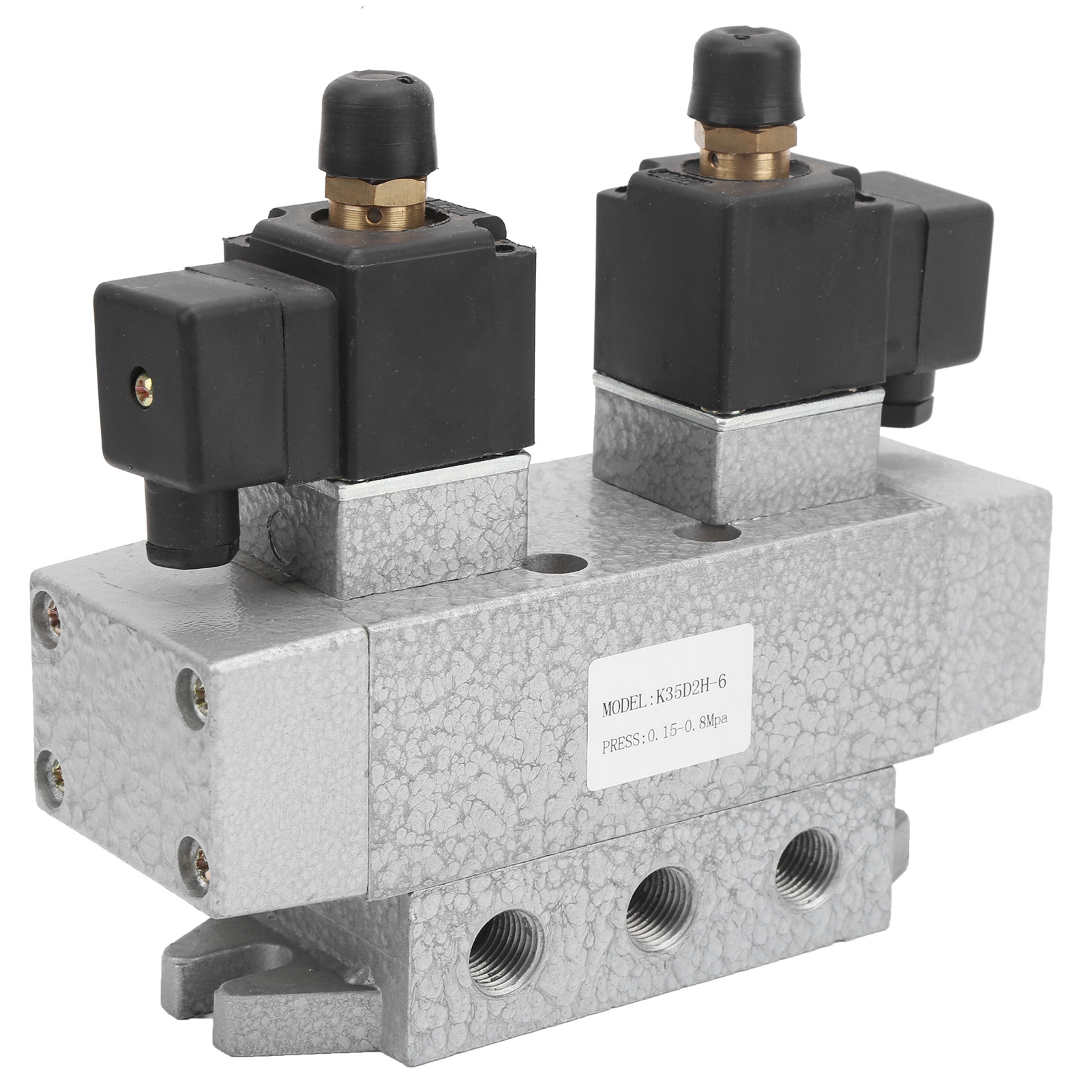

Pneumatisches 3-positionen-, 5-wege-magnetventil, Duale Elektrische Steuerung G1/8 Zoll K35d2h-6dc12v

Willkommen in unserem Shop! Entdecken Sie unser pneumatisches 3-Positionen-5-Wege-Magnetventil, Modell K35D2H-6, das für zuverlässige und langlebige Leistung in Ihren pneumatischen Systemen entwickelt wurde. Dieses Ventil aus hochwertiger Aluminiumlegierung verfügt über eine beabstandete Spulenkonstruktion, die auch unter anspruchsvollen Bedingungen außergewöhnliche Zuverlässigkeit und eine lange Lebensdauer gewährleistet. **Detaillierte technische Daten:** - **Artikeltyp:** 3-Wege-5-Positionen-Magnetventil - **Material:** Aluminiumlegierung - **Modell:** K35D2H-6 - **Anschlussdurchmesser:** G1/8 Zoll (M10 x 1) - **Betriebsdruck:** 0,2 bis 0,8 MPa - **Umschaltzeit:** ≤ 0,06 s - **Maximal zulässige Schaltfrequenz:** 8 Hz - **Durchflussmenge:** 50 cm³/min - **Umgebungstemperatur:** -5 bis 50 °C °C - **Flüssigkeitstemperatur:** -5 bis 50 °C - **Lebensdauer:** ≥ 1.500.000 Zyklen **Abmessungen (ca.):** - **Länge (C):** 153 mm / 6,0 Zoll - **Breite (D):** 14 mm / 0,6 Zoll - **Höhe (E):** 10 mm / 0,4 Zoll - **Tiefe (F):** 28 mm / 1,1 Zoll - **Abstand zwischen den Anschlüssen (G):** 112 mm / 4,4 Zoll - **Gesamthöhe (H):** 130 mm / 5,1 Zoll - **Gesamtlänge (I):** 136 mm / 5,4 Zoll - **Basisdicke (J):** 9 mm / 0,4 Zoll - **Basisbreite (L):** 56 mm / 2,2 Zoll **Produkt-Highlights:** 1. **Schubladenkonstruktion mit Abstand:** Gewährleistet hohe Zuverlässigkeit und lange Lebensdauer, auch bei starker Beanspruchung. 2. **Automatischer Verschleißausgleich:** Die Dichtung passt sich automatisch an und verlängert so die Lebensdauer. 3. **Hohe Durchflusskapazität:** Erfüllt die Anforderungen von Flüssigkeiten mit hohem Durchfluss und ist ideal für anspruchsvolle Industrieanwendungen. 4. **Grundplatte mit Steckverbindung:** Erleichtert Installation und Wartung und reduziert Ausfallzeiten. 5. **Vielseitige Steuerungsmodi:** Verfügbar mit einfacher oder doppelter pneumatischer Steuerung, mit Eingang über die Grundplatte. Funktionell ist es in 2-Positionen-5-Wege- und 3-Positionen-5-Wege-Konfigurationen unterteilt und bietet maximale Flexibilität. **Bedienungsanleitung:** 1. **Kavitätenkennzeichnung:** Das Produkt ist mit „P“ für die Ansaugkammer, „A“ und „B“ für die Arbeitskammern sowie „O1“ und „O2“ für die Abgaskammern gekennzeichnet. 2. **Elektrischer Anschluss:** Schließen Sie das Steuerkabel an den Spulenanschlusskasten an. 3. **Manuelle Bedienung:** Verwenden Sie im Fehlerfall oder bei Stromausfall den manuellen Schalter (Position „0“ für Aus, Position „1“ für Ein). 4. **Installation:** Reinigen Sie die Rohre vor der Installation gründlich innen und außen und entfernen Sie anschließend die Staubkappe. 5. **Wartung:** Wenn das Ventil längere Zeit gelagert oder in Betrieb war oder eine verzögerte Reaktion zeigt, wird empfohlen, es zu zerlegen, zu reinigen oder etwas Schmieröl hinzuzufügen. **Lieferumfang:** - 1 x Pneumatisches Magnetventil (Modell K35D2H-6) - 1 x Bedienungsanleitung Dieses Ventil eignet sich ideal für automatisierte Steuerungssysteme, Industriemaschinen und Anwendungen, die präzises und schnelles Schalten erfordern. Optimieren Sie Ihre Abläufe mit dieser robusten und leistungsstarken Lösung!
