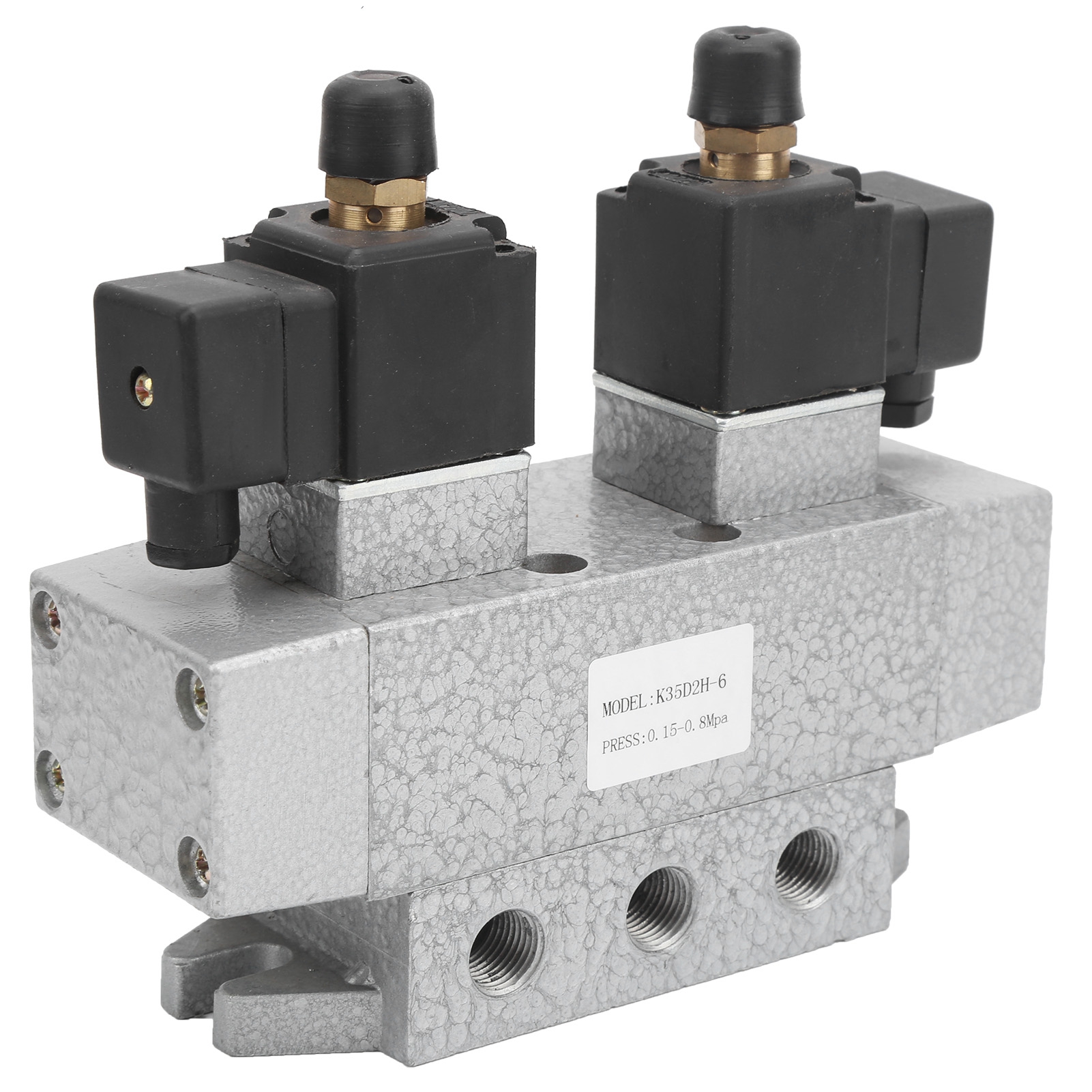

Pneumatisches 5/2-wege-magnetventil Mit 3 Positionen Und Doppelter Elektrischer Steuerung G1/8 K35d2h-6dc24v

Willkommen in unserem Shop! Entdecken Sie unser pneumatisches 3-Positionen-5-Wege-Magnetventil, Modell K35D2H-6, das für zuverlässige und langlebige Leistung in Ihren industriellen Anwendungen entwickelt wurde. Dieses Ventil aus hochwertiger Aluminiumlegierung verfügt über eine beabstandete Spulenkonstruktion, die auch unter anspruchsvollen Bedingungen eine hervorragende Betriebssicherheit und lange Lebensdauer gewährleistet. **Technische Daten:** - **Artikeltyp:** 3-Wege-5-Positionen-Magnetventil - **Material:** Aluminiumlegierung - **Modell:** K35D2H-6 - **Anschlussdurchmesser:** G1/8 Zoll (M10 x 1) - **Druck:** 0,2 bis 0,8 MPa - **Umschaltzeit:** ≤ 0,06 s - **Maximal zulässige Schaltfrequenz:** 8 Hz - **Durchflussrate:** 50 cm³/min - **Umgebungstemperatur:** -5 bis 50 °C °C - **Flüssigkeitstemperatur:** -5 bis 50 °C - **Lebensdauer:** ≥ 1.500.000 Zyklen **Hauptmerkmale:** 1. Spulenstruktur mit Abstand für zuverlässige Leistung und lange Lebensdauer. 2. Automatische Verschleißkompensation der Dichtung. 3. Hohe Durchflusskapazität für Flüssigkeiten mit hohem Durchfluss. 4. Grundplatte mit Steckverbindung für einfache Installation und Wartung. 5. Steuerungsarten: Einzel- oder Doppelpneumatiksteuerung mit Zufuhr über die Bodenplatte; Funktionale Unterteilung in 2-fach und 3-fach 5-fach Schalter. **Abmessungen (ca.):** - Länge (C): 153 mm / 6 Zoll - Breite (D): 14 mm / 0,6 Zoll - Höhe (E): 10 mm / 0,4 Zoll - F: 28 mm / 1,1 Zoll - G: 112 mm / 4,4 Zoll - H: 130 mm / 5,1 Zoll - I: 136 mm / 5,4 Zoll - J: 9 mm / 0,4 Zoll - L: 56 mm / 2,2 Zoll **Gebrauchsanweisung:** 1. Das Produkt ist mit „P“ für den Einlassraum, „A“ und „B“ für die Arbeitsräume sowie „O1“ und „O2“ für die Auslassräume gekennzeichnet. 2. Schließen Sie das Steuerkabel an den Spulenanschlusskasten an. 3. Verwenden Sie bei der Fehlersuche oder im Falle eines Stromausfalls die manuelle Steuerung (der manuelle Schalter in Position „0“ ist geschlossen, in Position „1“ ist er geöffnet). 4. Reinigen Sie die Rohre während der Installation innen und außen und entfernen Sie anschließend die Staubkappe. 5. Wenn das Magnetventil längere Zeit gelagert oder verwendet wurde oder nicht reagiert, empfiehlt es sich, es zu zerlegen, zu reinigen oder Schmieröl nachzufüllen. **Lieferumfang:** - 1 x Pneumatisches Magnetventil - 1 x Bedienungsanleitung Dieses Magnetventil ist ideal für pneumatische Systeme, die eine präzise Steuerung und hohe Durchflussraten erfordern. Seine robuste Bauweise und die kompakten Abmessungen ermöglichen die einfache Integration in verschiedene Geräte. Bei weiteren Fragen können Sie sich jederzeit gerne an uns wenden.
