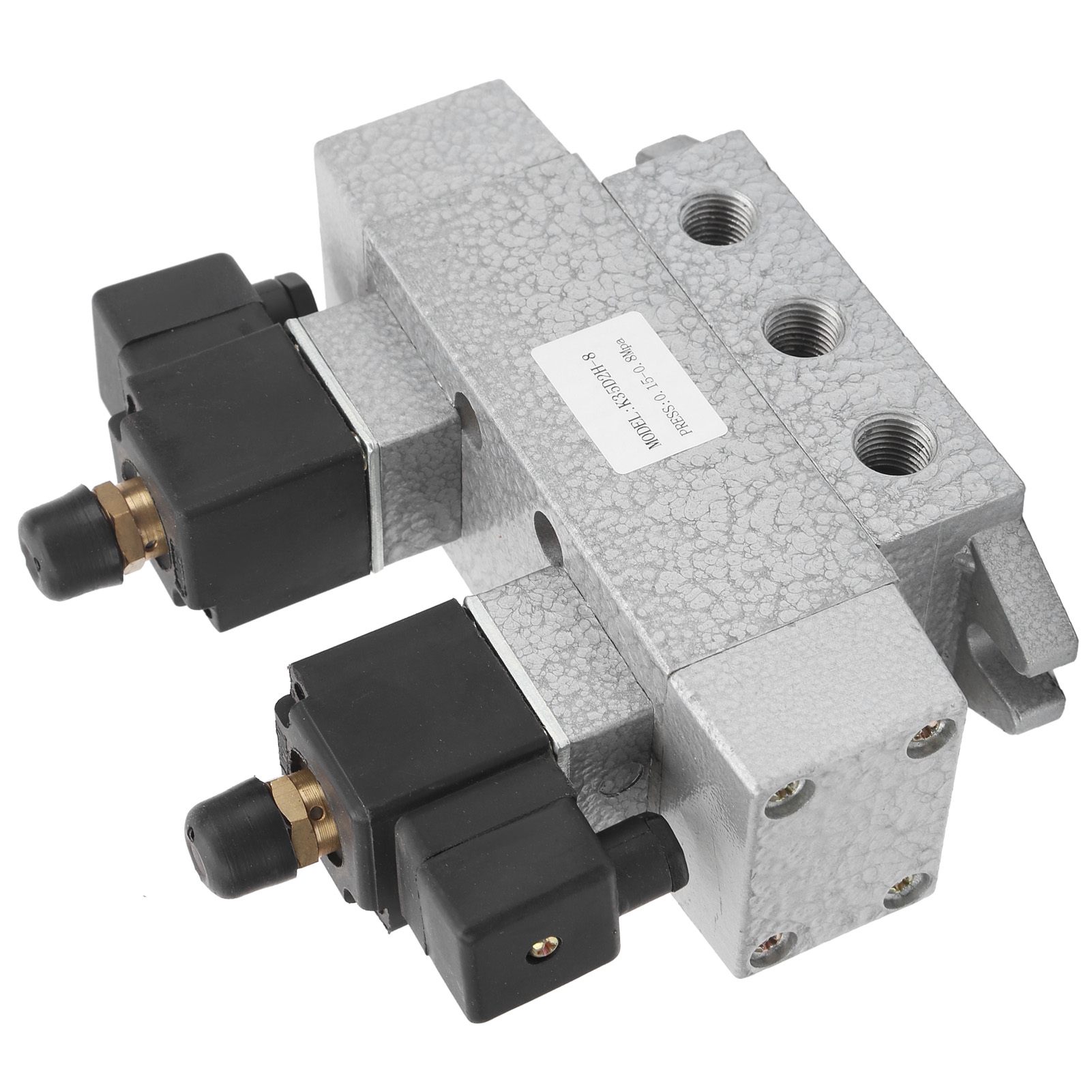

Pneumatisches Magnetventil, 3-wege, 5-polig, Elektrischer Regler G1/4 Zoll K35d2h-8, 8 Hz, 12 V Dc

1. Die verwendete Schieberventilkonstruktion mit Distanzstücken zeichnet sich durch hohe Zuverlässigkeit aus. 2. Die Konstruktion des Magnetventils beinhaltet eine automatische Verschleißkompensation der Dichtung. 3. Es eignet sich für große Durchflussmengen und bietet eine hohe Förderleistung. 4. Die kompakte Bauweise und die abnehmbare Grundplatte erleichtern Installation und Wartung. 5. Die Ventile sind als 2-Wege- und 3-Wege-5-Wege-Ventile erhältlich. Hinsichtlich der Ansteuerungsart unterscheiden sie sich in ein- und zweifach pneumatisch gesteuerte Ausführungen mit Zufuhr von der Grundplatte. 6. Ein weiterer wichtiger Punkt ist die hohe Leistungsfähigkeit und lange Lebensdauer des Magnetventils. Produkttyp: Pneumatisches Magnetventil Material: Aluminiumlegierung Modell: K35D2H-8 Anschlussdurchmesser: G1/4 Zoll Druck: 0,2–0,8 MPa Umschaltzeit: ≤ 0,06 s Maximal zulässige Schaltfrequenz: 8 Hz Durchfluss: 50 cm³/min Umgebungstemperatur: -5 bis 50 °C Medientemperatur: -5 bis 50 °C Lebensdauer: ≥ 1500.000 Schaltzyklen Anwendung: 1. Die mit „P“ gekennzeichneten Öffnungen sind der Einlass, „A“ und „B“ die Arbeitsöffnungen und „O1“ und „O2“ die Auslassöffnungen. 2. Das Steuerkabel wird an die Anschlussdose der Spule angeschlossen. 3. Bei Inbetriebnahme oder Stromausfall kann die manuelle Bedienung verwendet werden (Schalterposition „0“ = Aus, Position „1“ = Ein). 4. Die Rohrleitungen müssen vor der Installation innen und außen gereinigt und die Staubkappe entfernt werden. 5. Geeignet zum Zerlegen und Reinigen oder Nachfüllen von Schmieröl, wenn das Gerät längere Zeit gelagert oder benutzt wurde oder nicht reagiert. Modell Anschlussgröße (ca.) CDEFGHIJL K35D2H-8 G1/4 Zoll (M12 x 1,25) 153 mm / 6 Zoll 14 mm / 0,6 Zoll 10 mm / 0,4 Zoll 28 mm / 1,1 Zoll 112 mm / 4,4 Zoll 130 mm / 5,1 Zoll 136 mm / 5,4 Zoll 9 mm / 0,4 Zoll 56 mm / 2,2 Zoll 1 x pneumatisches Magnetventil 1 x Bedienungsanleitung
