Programmierbarer Widerstand 0,1r - 9999999,9r Einstellbarer Widerstand Gleitende Widerstandsplatte Genauigkeit In 1%-schritten 0.

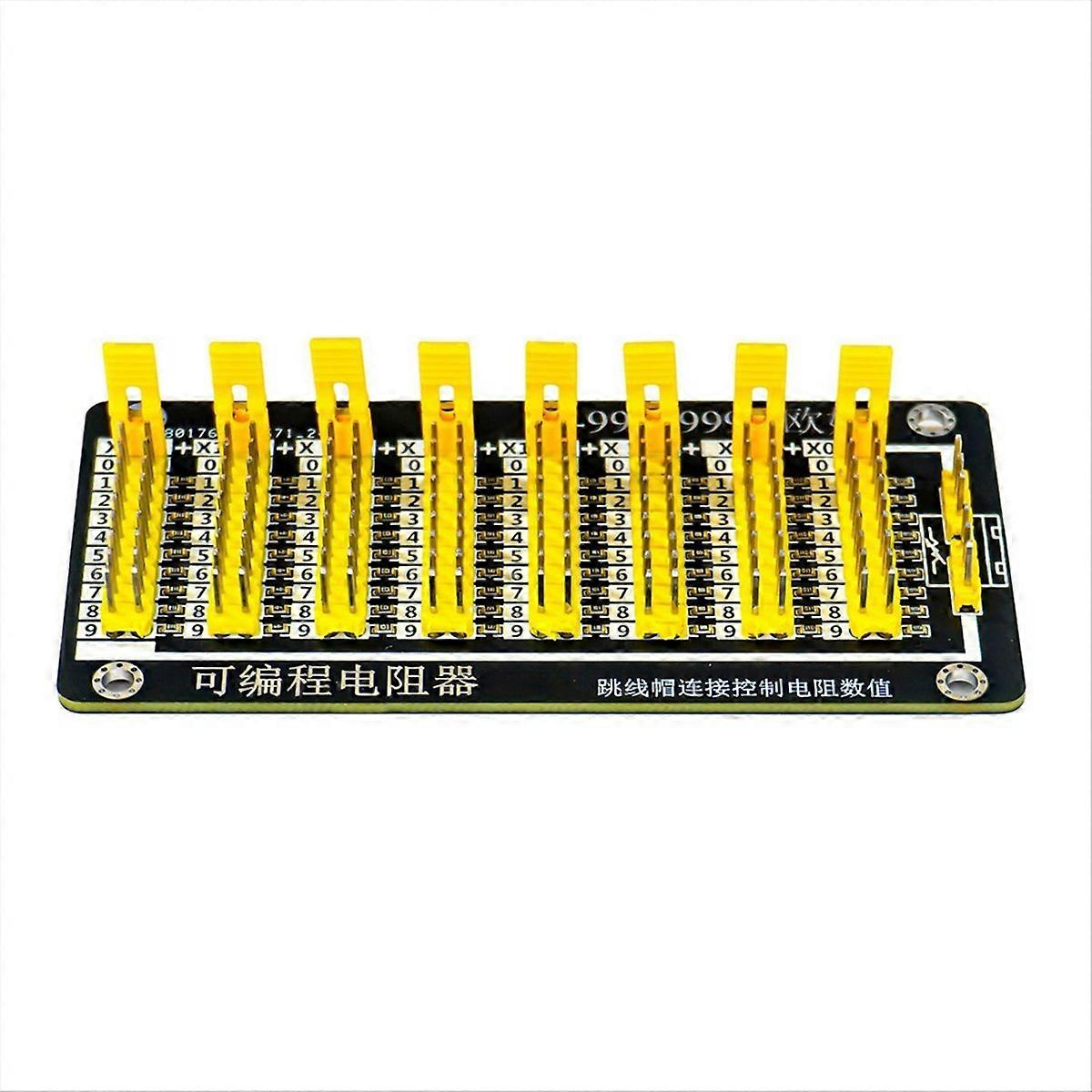

Programmierbarer Widerstand, der einen Schieberegler ersetzen kann. Der Widerstandswert lässt sich frei einstellen und ist somit ein wertvolles Werkzeug für Ihre Experimente. Dieser einstellbare Widerstand besteht aus 8 Widerstandseinheiten unterschiedlicher Stufen, die in Reihe geschaltet sind. Die 8 Werte sind: 0,1 Ω, 1 Ω, 10 Ω, 100 Ω, 1 kΩ, 10 kΩ, 100 kΩ und 1 MΩ. Jeder Wert kann über einen Jumper mit einem Faktor von 0 bis 9 eingestellt werden. Der Gesamtwiderstandswert Rxy des Widerstandsmoduls entspricht der Summe der Einzelwiderstandswerte. Dieser einstellbare Widerstand eignet sich für verschiedene Anwendungen, die variable Widerstände erfordern, wie z. B.: Konfiguration von Verstärkerschaltungen, Einrichtung von Rückkopplungswiderständen für DC/DC-Wandler, Test von Brückenschaltungen und andere Anwendungen mit geringem Stromverbrauch. Dieses Produkt ist präzise, kompakt und praktisch für Experimente. Einfach anschließen und loslegen – ohne ständiges Umrüsten der Versuchsanordnung. Leistung pro Widerstand: 0,1 W 2. Genauigkeit pro Widerstand: ±1 % (±0,5 % in einigen Bereichen) 3. Temperaturkoeffizient pro Widerstand: ±400 ppm/°C (die meisten Messungen weisen eine Genauigkeit von über ±200 ppm/°C auf) 4. Ausgangsbereich: 0,1 Ω bis 9.999.999,9 Ω Funktionsbeschreibung: 1. Ersatz für einen stromsparenden Schieberegler 2. Demonstrationsplatine für Schaltnetzteile, Fehlersuche an Rückkopplungswiderständen 3. Fehlersuche an Operationsverstärkern, Anpassung an den benötigten Widerstandswert. Besonderer Hinweis: 1. Verwenden Sie dieses Modul bitte mit einem Multimeter und ermitteln Sie den gewünschten Widerstandswert durch Kurzschließen des Jumpers (aufgrund werkseitiger Widerstandsfehler kann der Widerstandswert von der Jumperposition abweichen; daher ist die Verwendung eines Multimeters unerlässlich). 2. Da Widerstände mit hohem Wert fehleranfällig sind, dient die 0,1-Ω-Kerbe im Allgemeinen nur zur Feinjustierung des Widerstands. Farbe: Schwarz und Gelb. Material: Kunststoff und Metall. Lieferumfang: 1 programmierbarer Widerstand.
