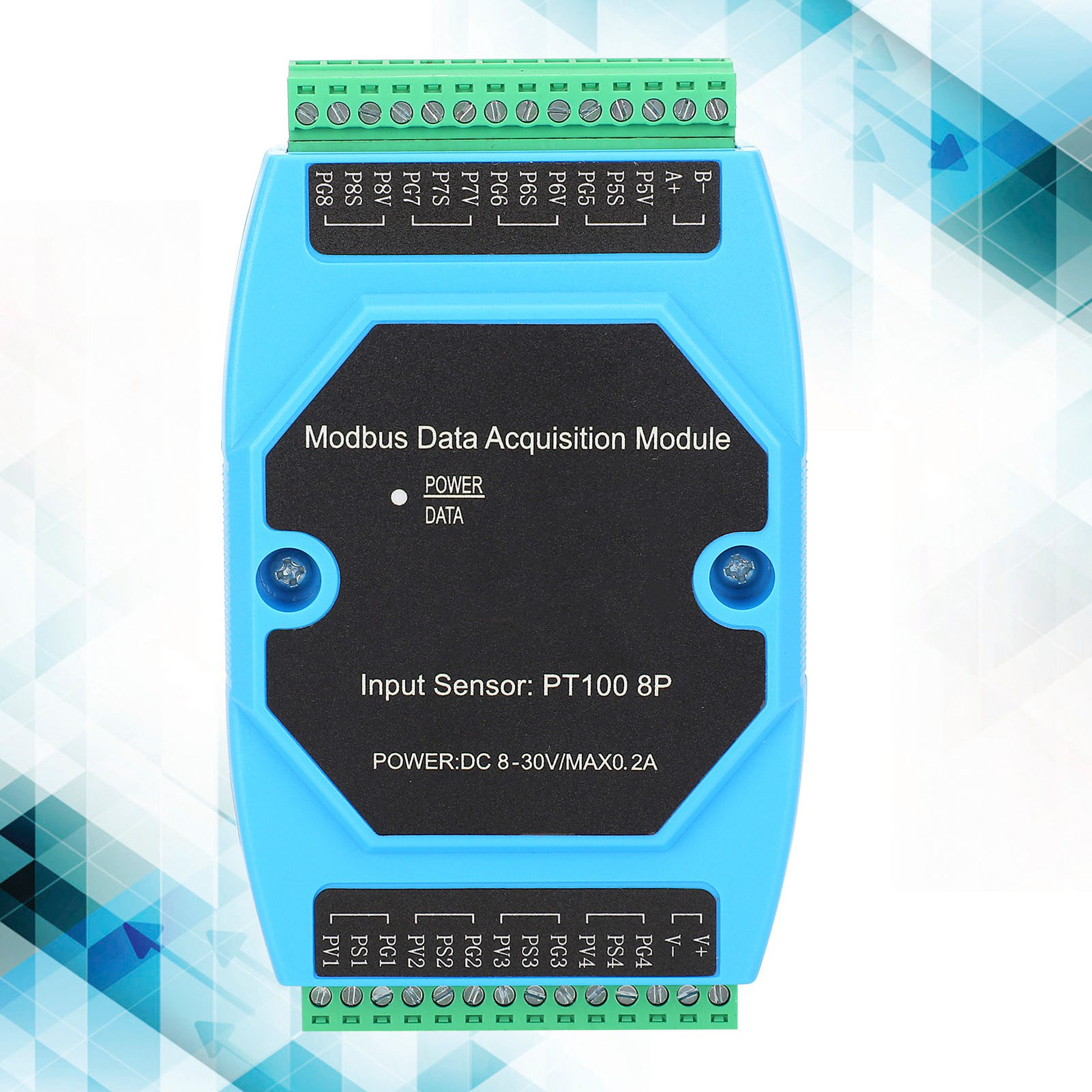

Pt100 Wsm02-2modbus Datenerfassungsmodul 1818400

Willkommen in unserem Shop! Dieses Datenerfassungsmodul kann an bis zu 8 PT100-Temperatursensoren angeschlossen werden und eignet sich daher für eine Vielzahl hochpräziser Temperaturmessgeräte. Der PT100-Temperaturmessbereich liegt zwischen -50 und 450 °C mit einer Genauigkeit von ±1 °C und gewährleistet so eine schnelle und präzise Datenerfassung. Die Standardbaudrate beträgt 9600 und die Stationsnummer 01; beides kann über die Bedienungsanleitung angepasst werden. Das Gehäuse besteht aus technischem Kunststoff und bietet hervorragende mechanische Eigenschaften, Korrosionsbeständigkeit und gute elektrische Isolation. Es kann mit SPSen, Touchscreens, PCs usw. vernetzt werden und wird häufig zur Überwachung von Signalen industrieller Anlagen eingesetzt. Spezifikationen: - Artikeltyp: Datenerfassungsmodul - Modell: WSM02-2 - Material: Technischer Kunststoff - Versorgungsspannung: DC 8-30 V - Maximaler Betriebsstrom: 120 mA - Anwendungsszenario: Arbeitet mit einem Host (SPS, Touchscreen, PC verfügbar) zusammen und erfasst den digitalen Wert nach der Spannungssignalwandlung. Häufig verwendet in der Überwachung industrieller Anlagen, Umweltüberwachung usw. Lieferumfang: - 1 x Datenerfassungsmodul Gebrauchsanweisung: 1. Nach Anschluss des PT100 können die korrekten Temperaturinformationen abgelesen werden; die angezeigte Leerlauftemperatur beträgt ca. 265,7 °C. 2. PT100 PV: angeschlossen an das einpolige Ende des PT100; PS: angeschlossen an einen der Kompensationsdrähte; PG: angeschlossen an den anderen Kompensationsdraht (PS und PG sind an Drähte der gleichen Farbe angeschlossen). Kommunikationsbeschreibung: - Abfrage des ersten Temperatureingangs: Sende Host: 01/04/0010/0001/300F/ (Stationsnummer/Funktionscode/erste Adresse/Menge/Steuercode) Rückgabe Modul: 01/04/02/0122/38B9/ (Stationsnummer/Funktionscode/Bytes/Temperaturdaten/Steuercode) Die zurückgegebenen Registerdaten sind eine vorzeichenbehaftete Ganzzahl, deren Wert dem Zehnfachen der gemessenen Temperatur entspricht. Die zurückgegebenen Daten 0122 ergeben, dezimal umgerechnet, 290, eine gemessene Temperatur von 29 °C. - Abfrage der Temperatureingänge 1 bis 8: Host-Übertragung: 01/04/0010/0008/F009/ (Stationsnummer/Funktionscode/erste Adresse/Menge/Steuercode) Modul-Rückgabe: 01/04/10/00 64 00 64 00 64 00 64 00 64 00 64 00 64 00 64 00 64/DB EA/ (Stationsnummer/Funktionscode/Bytes/Temperaturdaten/Steuercode) Die zurückgegebenen Daten 0064 ergeben, dezimal umgerechnet, 100, eine gemessene Temperatur von 10 °C. Änderung der Modulparameter (Durchflussrate in Baudrate, Station 1. Die Parameter Baudrate und Stationsnummer werden im Datenregister gespeichert und können per Befehl geändert werden. 2. Ändern der Baudrate: Schreiben Sie Daten (00H bis 08H, entsprechend 9 Baudraten) in das Datenregister 19H des Moduls (Adresse entsprechend der Baudrate), um die Baudrate zu ändern. Nach der Antwort des Moduls wird die Baudrate geändert. Dieser Parameter bleibt auch nach dem Ausschalten erhalten. Zuordnung der 9 Bitraten: 00H 600, 01H 1200, 02H 2400, 03H 4800, 04H 9600 (Standard), 05H 19200, 06H 38400, 07H 57600, 08H 115200. Beispiel: Ändern der aktuellen Bitrate auf 1200 bps: Senden an Host: 01 06 00 19 00 01 99 CD, Zurücksenden an Modul: 01 06 00 19 00 01 99 CD. 3. Ändern der Stationsnummer: Schreiben Sie Daten (00H ist die Broadcast-Adresse, 01H ist die Standardadresse des Moduls) in das Datenregister 18H des Moduls (die Adresse, die der Stationsnummer entspricht), um die Stationsnummer zu ändern. Nach der Antwort des Moduls wird die Stationsnummer geändert. Diese Einstellung bleibt auch nach dem Ausschalten erhalten. Beispiel: Um die aktuelle Stationsnummer des Moduls von 01H auf 09H zu ändern: Host-Sendesignal: 01 06 00 18 00 09 C9 CB, Modul-Antwortsignal: 01 06 00 18 00 09 C9 CB. Falls Baudrate und Stationsnummer vergessen wurden, kann ein Reset durch Kurzschließen des TP1-Anschlusses des Moduls gegen Masse durchgeführt werden (Vorsicht!).
