Pulsweitenmodulations-(pwm)-generator-controller

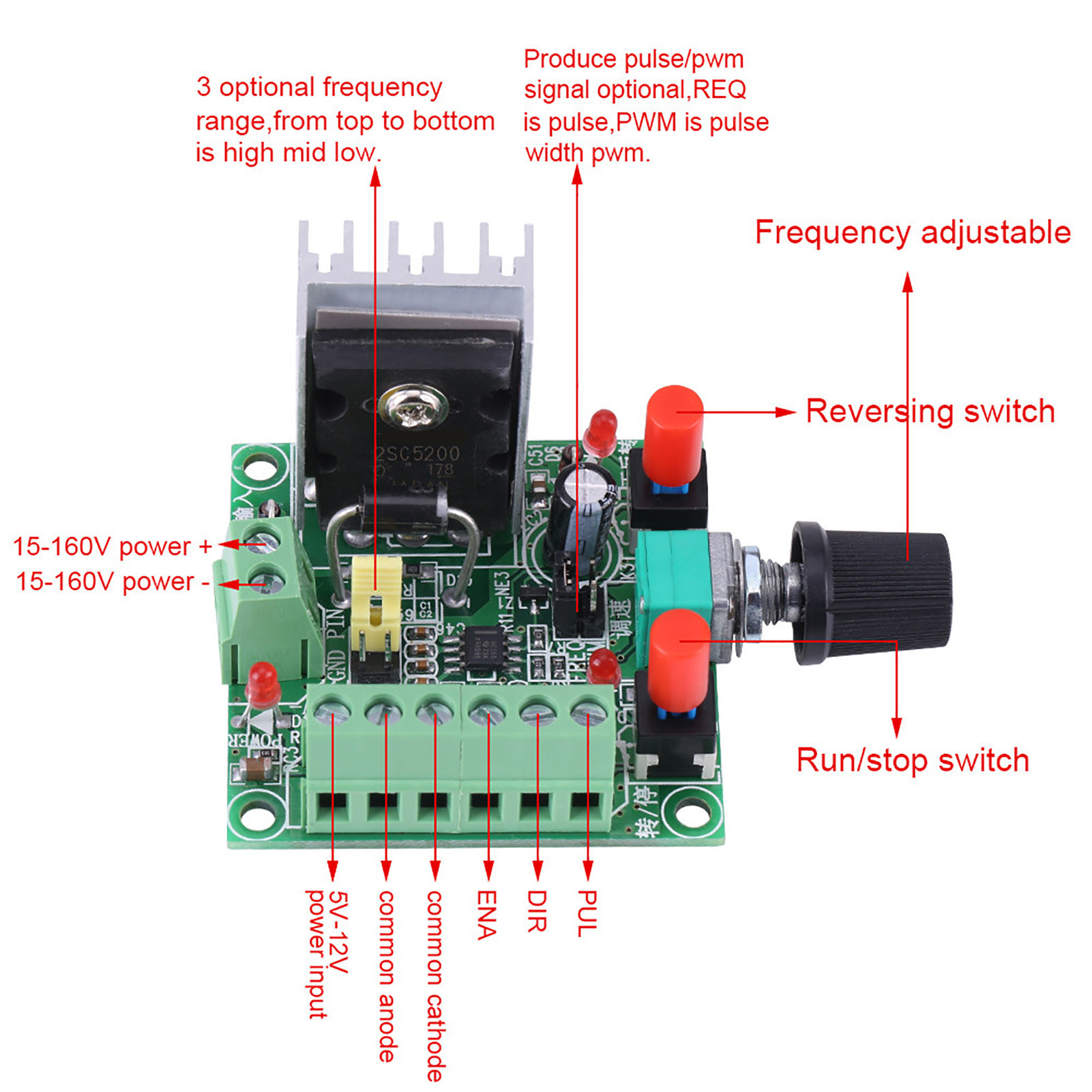

Willkommen in unserem Shop! Dieses Modul dient als Steuersignal für einen Schrittmotortreiber. Zur Ansteuerung des Schrittmotors wird zusätzlich ein Treiber benötigt. Der Controller verfügt über drei Frequenzsignaltypen (hoch, mittel und niedrig), die per Jumper ausgewählt werden können. Die Frequenz kann über die beiden PUL-Anschlüsse und den gemeinsamen Kathodenanschluss (GND) gemessen werden. Die Anschlüsse sind wie folgt: PUL+ und PUL- für positive und negative Impulse; EN+ und EN- für positive und negative Freigabeanschlüsse; DIR+ und DIR- für positive und negative Richtungen. Diese sechs Leitungen müssen für die entsprechenden Impulse, Richtungen und Aktivierungen mit dem Treiber verbunden werden, um den Betrieb aller sechs Anschlüsse zu ermöglichen. Stromversorgung: 15–160 V DC oder 5–12 V DC. Bei Verwendung eines 5-12-V-Gleichstromnetzteils verbinden Sie den Pluspol mit dem 5-12-V-Gleichstromeingang und den Minuspol mit der gemeinsamen Kathode. Funktionen: - Dieses Modul erzeugt ein PWM-Signal und verfügt über einen Jumper zur Einstellung der Standardpulsfrequenz. - Der Controller kann die Vorwärts- und Rückwärtsbewegung des Motors per Knopfdruck steuern. - Die Motordrehzahl kann durch Ändern der Frequenz über das Potentiometer angepasst werden. Spezifikationen: - Versorgungsspannung: 15-160 V / 5-12 V - Frequenzen: Hoch: 5,8 kHz-127 kHz; Mittel: 590 Hz-15,8 kHz; Bass: 82 Hz–2,3 kHz - Abmessungen: ca. 50 x 51 x 37 mm / 1,97 x 2 x 1,45 Zoll - Gewicht: 50 g - Menge: 1 Stück Lieferumfang: - 1 x PWM-Generator Hinweis: 1. Bei Verwendung der Start- oder Stoppfunktion muss der ENA-Anschluss des Controllers mit der gemeinsamen Kathode bzw. Anode des Antriebs verbunden werden. 2. Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
