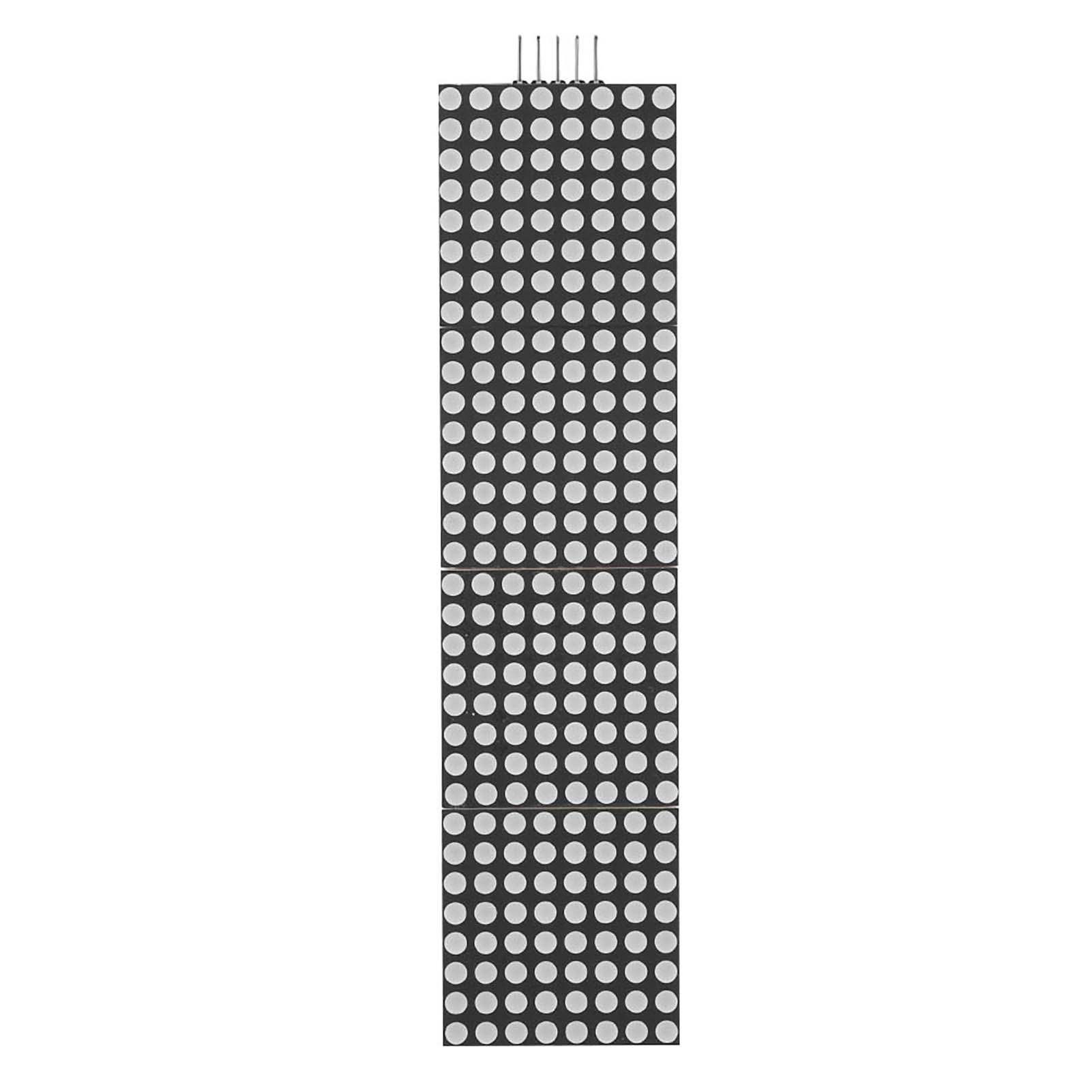

Punktmatrix-steuermodul, 4-in-1-mikrocomputer-led-controller Auf Einem Chip

1. Es handelt sich um einen integrierten seriellen Ein-/Ausgangstreiber für eine Common-Cathode-Anzeige. 2. Dieses Modul ist mit einem Mikroprozessor und einer 8-stelligen 7-Segment-LED-Digitalanzeige verbunden. Alternativ kann es auch an eine Balkenanzeige oder 64 unabhängige LEDs angeschlossen werden. 3. Das Modul enthält einen integrierten BCD-Encoder vom Typ B, eine Mehrkanal-Abtastschleife, einen Segmentworttreiber und ein 8x8-SRAM zur Datenspeicherung. 4. Jedes Datum kann einzeln adressiert werden. Beim Aktualisieren muss die gesamte Anzeige nicht neu beschrieben werden. Der Benutzer kann zudem die Codierung einzelner Daten aktivieren oder deaktivieren. 5. Das Gerät verfügt über einen Energiesparmodus (150 µA), analoge und digitale Helligkeitsregelung, ein Scanlimit-Register zur Anzeige von 1–8 Datenbits sowie einen Detektionsmodus, der alle LEDs aktiviert. 6. Nur 3 I/O-Ports werden benötigt, um eine Punktmatrix anzusteuern. Kein Flimmern bei der Punktmatrixanzeige. Kaskadierbar. Produkttyp: Punktmatrix-Steuermodul. Material: Kunststoffkarton. Ein einzelnes Modul kann eine 8x8-Punktmatrix mit negativer Anzeige ansteuern. Betriebsspannung des Moduls: DC 5 V. Befestigungsschraubenlöcher: 64. Lochdurchmesser: ca. 3 mm. Verdrahtungshinweise: 1. Die linke Seite des Moduls ist der Eingangsport, die rechte Seite der Ausgangsport. 2. Bei Ansteuerung eines einzelnen Moduls muss nur der Eingangsport mit der CPU verbunden werden. 3. Bei Kaskadierung mehrerer Module wird der Eingang des ersten Moduls mit der CPU verbunden, der Ausgang mit dem Eingang des zweiten Moduls, der Ausgang des zweiten Moduls mit dem Eingang des dritten Moduls usw. … Nehmen wir als Beispiel einen 51-Mikrocontroller: VCC → 5 V, GND → GND, DIN → P2.2, CS → P2.1, CLK → P2.0, 1 x Punktmatrix-Steuermodul, 1 x 5-poliges Kabel
