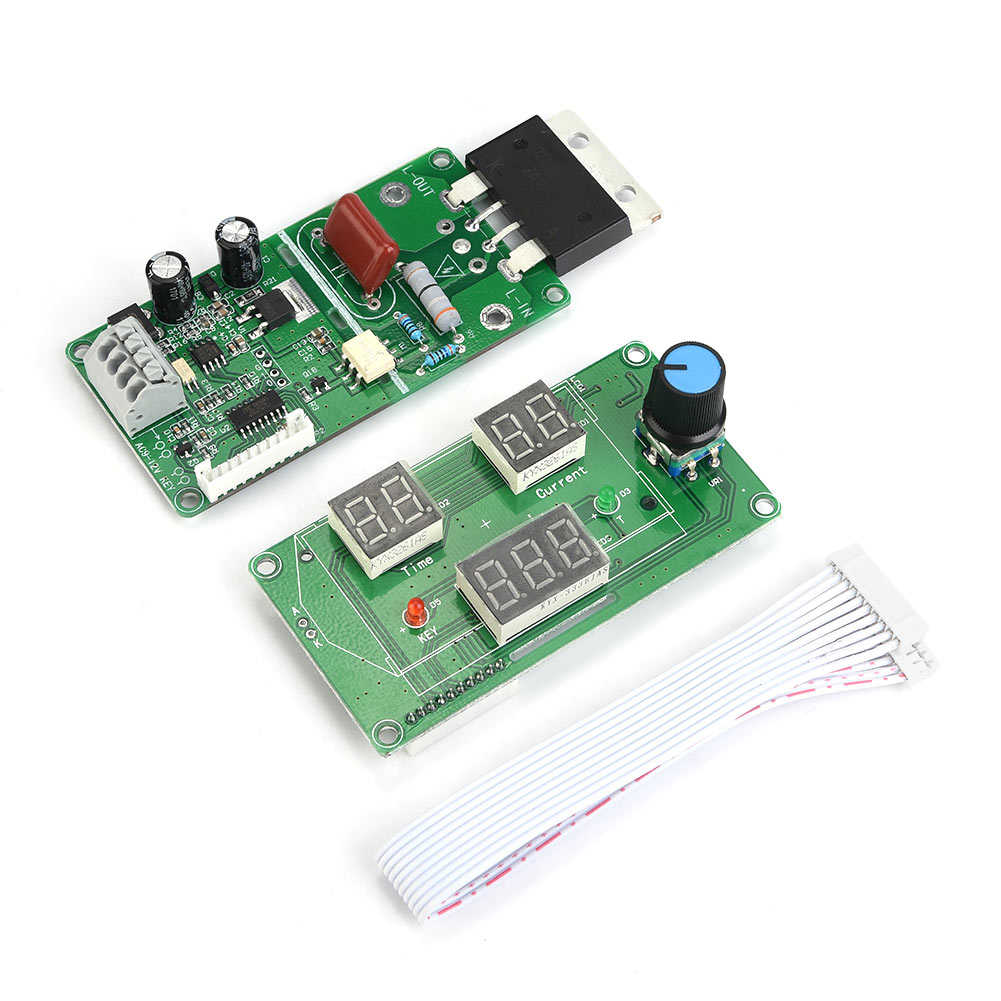

Punktschweißmodul Mit Digitaler Steuerung Und Led-anzeige (100a)

Willkommen in unserem Shop! Punktschweißgerät-Steuermodul, entwickelt für Heimwerkerprojekte oder einfache Akkuschweißgeräte. Ideal zum Schweißen von vernickelten Zellen oder Akkupacks. **Detaillierte Funktionen:** 1. Speicher der letzten Operation: Wird durch einen einzelnen Impuls an diesem Modul ausgelöst. 2. Spannungskompensation: Passt die Ausgangsleistung automatisch an lokale Spannungsschwankungen an und zeigt nach der Auslösung ca. 1 Sekunde lang die lokale Spannung und den Kompensationswert an. 3. Schweißzähler von 0 bis 999: Die Anzahl der Schweißungen ist auf einen Blick sichtbar. Zum Zurücksetzen des Zählers den Encoder 3 Sekunden lang gedrückt halten. 4. Zeiteinstellung von 0 bis 99 Zyklen (1 Zyklus = 20 ms), einstellbare Schweißintensität von 30 % bis 99 %. 5. 9–12 V Wechselstromversorgung, benötigt einen Netztransformator. 6. Bequeme und schnelle externe Stromversorgung und Triggerung ohne Lötanschlüsse. **Technische Daten:** - Versorgungsspannung: 9–12 V AC - Bidirektionaler Thyristor: 40 A oder 100 A (wählbar) - Gewicht: ca. 10 g **Lieferumfang:** - 1 Hauptplatine - 1 Anzeigeplatine - 1 Flachbandkabel **Bedienungsanleitung:** 1. **Spannungskalibrierung**: Führen Sie die Kalibrierung bei der ersten Inbetriebnahme durch. Eine erneute Kalibrierung ist erst nach dem Austausch des Netztransformators des Moduls erforderlich. Sollte die angezeigte Spannung nicht stimmen, können Sie die Kalibrierung erneut durchführen. Vorgehensweise: Drücken Sie den Encoder-Knopf und schalten Sie das Modul ein, um die Kalibrierungsoberfläche aufzurufen. Stellen Sie den blinkenden Wert mit dem Encoder (kurzer Druck) ein. Nach drei Justierungen drücken Sie kurz den Encoder, um in die Bedienoberfläche zu gelangen. Beispiel: Bei einer gemessenen Spannung von 220 V stellen Sie die Kalibrierungsschnittstelle auf 220 ein. 2. **Anzeigeschnittstelle**: Um die Werte anzupassen, drücken Sie kurz den Encoder, bis der entsprechende Wert blinkt. Drücken Sie ihn anschließend erneut kurz, um die Eingabe zu bestätigen und in die Bedienoberfläche zu gelangen. Ist der berechnete Wert in der Bedienoberfläche größer als 0, halten Sie den Encoder ca. 3 Sekunden lang gedrückt, um ihn auf null zurückzusetzen. Bitte beachten Sie, dass das Modul keinen Löttransformator, keine Lötkolben und kein weiteres Werkzeug enthält. Die gelieferte Menge entspricht genau der obigen Liste.
