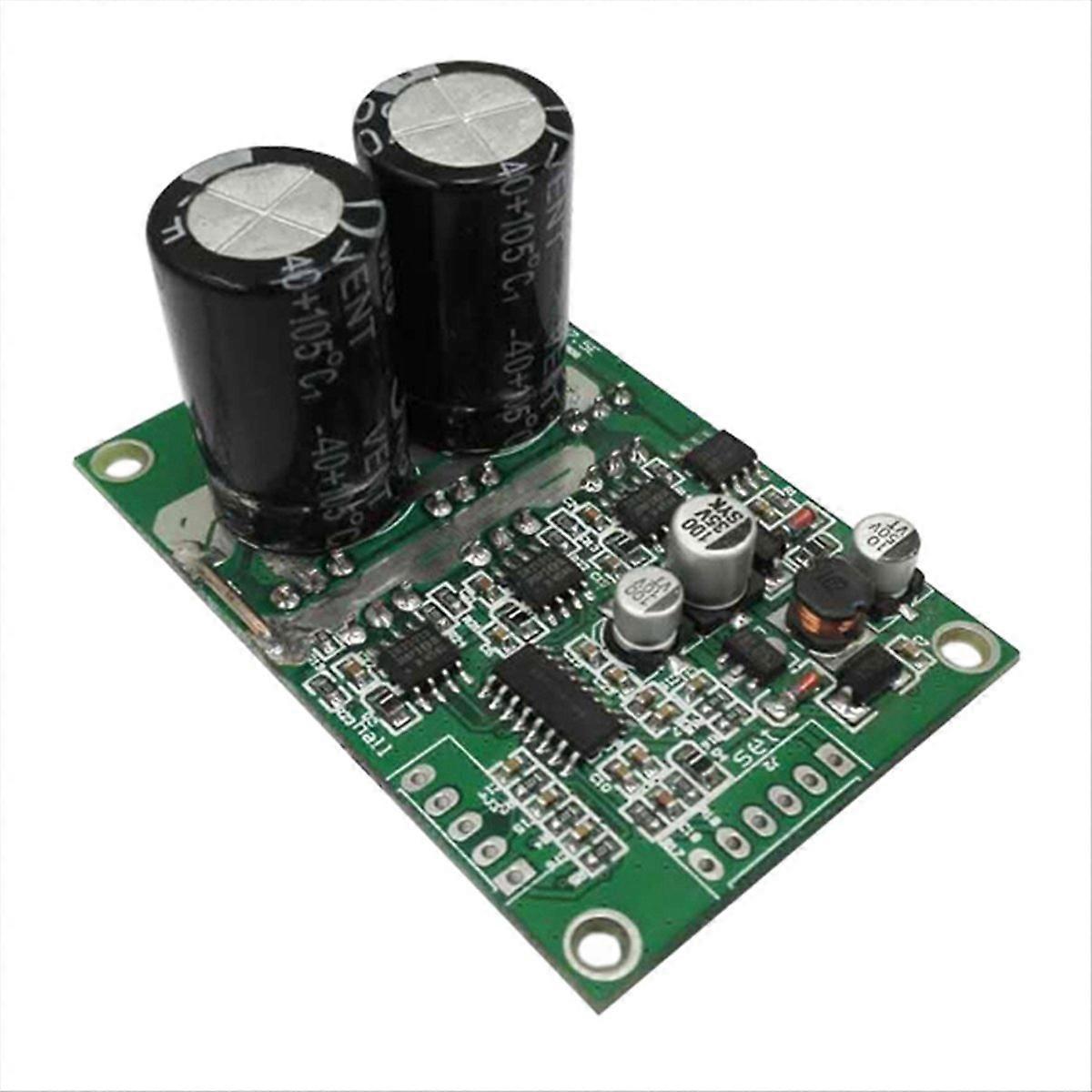

Pwm 36v Bürstenloser Motorregler 700w Bldc Treiberplatine Dc-sensor (a)

Willkommen in unserem Shop! Dieses Motorsteuermodul ohne Hall-Sensor (NO-Hall-Version) bietet zuverlässigen und langlebigen Betrieb. Hier die detaillierten Funktionen: 1. **Überlast- und Überstromschutz**: Das Modul verfügt über eine Schutzfunktion, die den Ausgang bei zu hohem Strom oder abnormaler Last automatisch abschaltet und so die Sicherheit Ihrer Geräte gewährleistet. 2. **Drehzahlregelung über VR-Anschluss**: Die Drehzahl kann durch Anlegen einer Spannung von 0 bis 5 V an den VR-Anschluss eingestellt werden. Zwei Steuermodi stehen zur Verfügung: Spannungsregelung (0–5 V Eingang) für präzise Modulation. 3. **Rotorblockierungsschutz**: Wenn der Motor nicht innerhalb von 5 Sekunden anläuft, schaltet das Modul den Ausgang ab, um Schäden zu vermeiden. Um diesen Schutz zurückzusetzen, legen Sie einfach eine Spannung von 0 V am VR-Anschluss an oder trennen Sie die Stromversorgung. 4. **Drehzahlimpulsausgang**: Anschluss M liefert ein Frequenzsignal proportional zur Motordrehzahl. Die Anzahl der Impulse pro Umdrehung variiert je nach verwendetem Motor und ermöglicht so eine präzise Drehzahlmessung. 5. **Aktivierungsfunktion (EL-Anschluss)**: Ein High-Signal (5 V) aktiviert den Motor, ein Low-Signal (0 V) deaktiviert ihn. Dies ermöglicht eine einfache Ein-/Ausschaltung. **Technische Daten**: - Betriebsspannung: DC 36–72 V - Betriebsstrom: ≤ 15 A - Antriebsleistung: ≤ 700 W - Drehzahlregelungsspannung: 0–5 V - PWM-Regelfrequenz: 1–10 kHz - Betriebstemperatur: -40 °C bis 85 °C - Betriebsfeuchtigkeit: ≤ 90 % rF **Wichtig**: Für Motoren unter 60 W ist kein Kühlkörper erforderlich. Bei Motoren über 60 W ist ein Kühlkörper zwingend erforderlich. Ohne Kühlkörper sinkt die Antriebseffizienz, und Überhitzung kann zu dauerhaften Schäden führen. **Lieferumfang:** - 1 x Steuerplatine (ohne Hall-Effekt-Sensor) Diese Verpackung enthält nur die Steuerplatine; weiteres Zubehör ist nicht enthalten. **Material und Farbe:** Die Platine besteht aus PC-Kunststoff und Metall und ist grün. **Hinweis:** Aufgrund von Lichtreflexionen und unterschiedlichen Bildschirmeinstellungen kann die tatsächliche Farbe des Artikels geringfügig von den Fotos abweichen. Die Messtoleranz beträgt +/- 1–3 cm.
