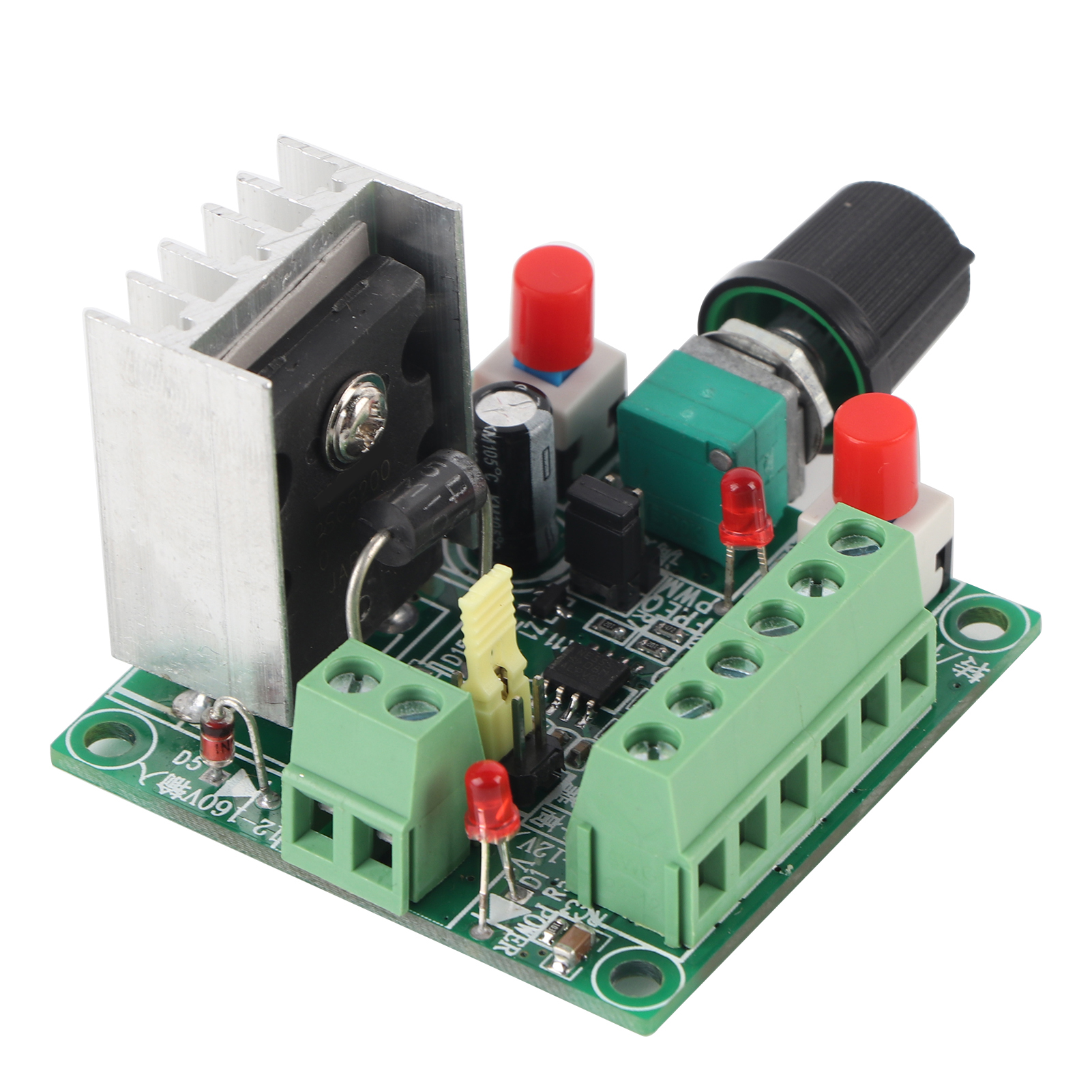

Pwm-signalgenerator Für Schrittmotorsteuerung, Drehzahl- Und Pulsregler

Willkommen in unserem Shop! Dieses Modul dient als Steuersignal für einen Schrittmotortreiber. Zur Ansteuerung des Schrittmotors benötigen Sie außerdem einen kompatiblen Treiber. Der Controller verfügt über drei Frequenzsignaltypen: hoch, mittel und niedrig, die per Jumper ausgewählt werden können. Die Frequenz kann sowohl an den PUL-Anschlüssen als auch am gemeinsamen Kathodenanschluss (GND) gemessen werden. Die Anschlüsse sind wie folgt: PUL+ und PUL- für positive und negative Impulse; EN+ und EN- zur Aktivierung der positiven und negativen Anschlüsse; DIR+ und DIR- für positive und negative Richtungen. Diese sechs Leitungen sind für die entsprechenden Impulse, die Drehrichtung und die Aktivierung mit dem Treiber verbunden und bieten somit sechs mögliche Anschlüsse. Stromversorgung: 15–160 V DC oder 5–12 V DC. Bei Verwendung einer 5–12-V-DC-Stromversorgung verbinden Sie den Pluspol mit dem 5–12-V-DC-Eingang und den Minuspol mit der gemeinsamen Kathode. Funktionen: - Dieses Modul liefert Steuersignale für Schrittmotortreiber. - Der Controller bietet drei Frequenzstufen (hoch, mittel, niedrig), die über Jumper wählbar sind. - Frequenzmessung ist an den Anschlüssen PUL und GND möglich. - Vorwärts- und Rückwärtslauf des Motors über eine Taste. - Drehzahlregelung durch Einstellen der Frequenz über das Potentiometer. Technische Daten: - Versorgungsspannung: 15–160 V / 5–12 V - Frequenzen: Hoch: 5,8 kHz–127 kHz, Mittel: 590 Hz–15,8 kHz, Niedrig: 82 Hz–2,3 kHz - Abmessungen: ca. 50 x 51 x 37 mm / 1,97 x 2 x 1,45 Zoll - Gewicht: 50 g - Menge: 1 Stück Lieferumfang: 1 x PWM-Generator Hinweis: 1. Bei Verwendung der Start- oder Stoppfunktion muss der ENA-Anschluss des Controllers mit der gemeinsamen Kathode bzw. Anode des Treibers verbunden werden. 2. Bitte beachten Sie, dass neue und ältere Modelle dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen.
