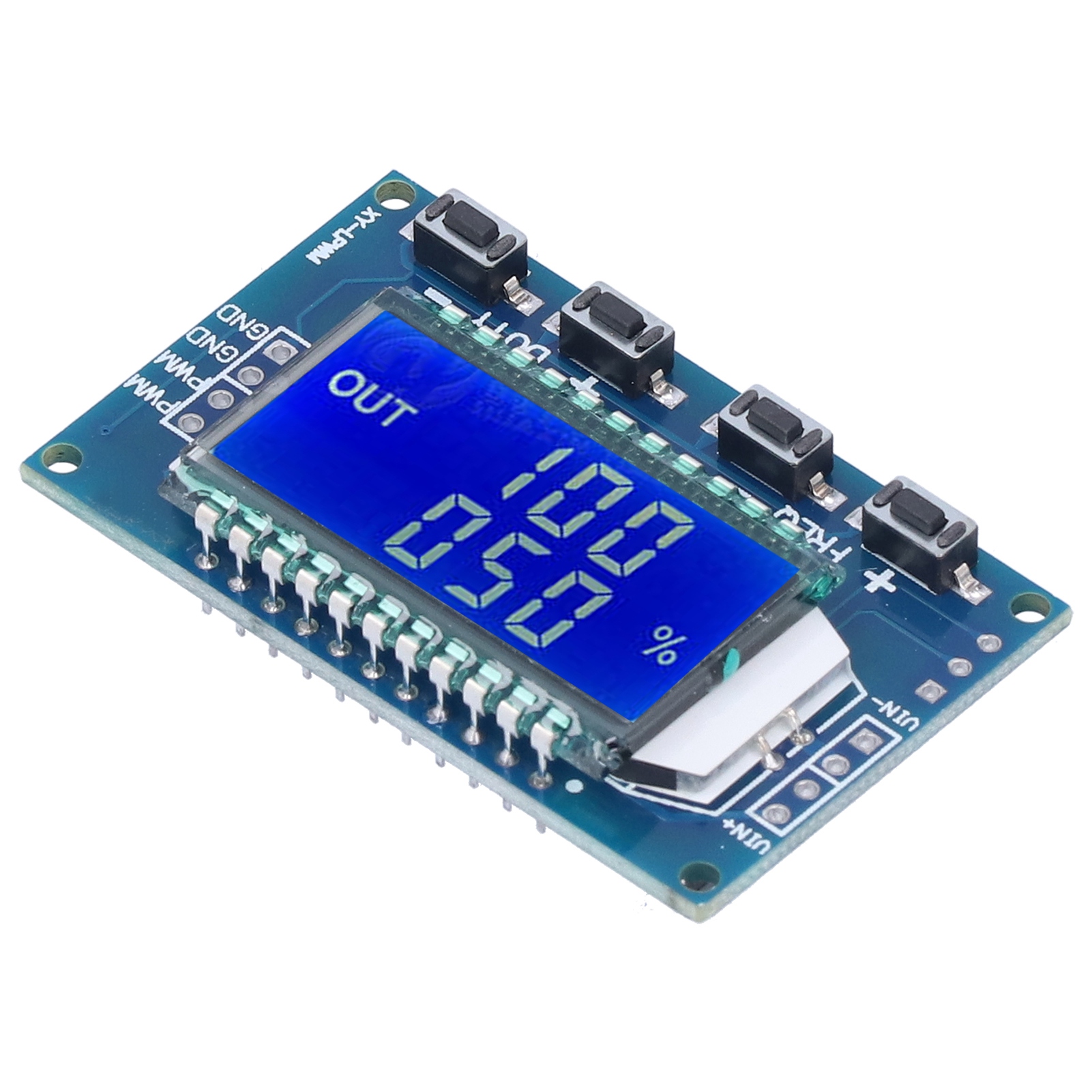

Pwm-signalgeneratormodul, Einstellbare Pulsfrequenz Und Tastverhältnis, Rechteckimpuls, Xylpwm

1. Anwendung: Dieser Rechteckwellengenerator erzeugt Rechteckwellen für experimentelle Entwicklungen und Motorsteuerung. 2. Einstellbare Impulserzeugung: Dieses Modul erzeugt einstellbare Impulse für Mikrocontroller und zugehörige Schaltungen (Anwendungen wie Dimmung und Pulsweitenmodulation [PWM] zur Drehzahlregelung). 3. Benutzerfreundlichkeit: Dank des PWM-Ausgangs ermöglicht dieses Modul die separate Einstellung von Frequenz und Tastverhältnis mit einem großen Frequenzbereich und hoher Präzision. 4. LCD-Anzeige: Die LCD-Anzeige von Frequenz und Tastverhältnis ist sehr gut lesbar. Das Modul kommuniziert über eine serielle Schnittstelle. Alle Parameter bleiben nach dem Ausschalten erhalten. 5. Vier Frequenzbereiche mit automatischer Umschaltung: XXX (ohne Dezimalpunkt): kleinste Einheit 1 Hz, Bereich 1 Hz bis 999 Hz; X,XX (Hunderter): kleinste Einheit 0,01 kHz, Bereich 1,00 kHz bis 9,99 kHz; XX,X (Zehner): kleinste Einheit 0,1 kHz, Bereich 10,0 kHz bis 99,9 kHz; XXX (Zehner und Hunderter): Minimale Einheit 1 kHz, Bereich 1 kHz bis 150 kHz. Produkttyp: Signalgeneratormodul. Material: Kunststoff. Der Frequenzbereich ist in vier Bereiche unterteilt, automatische Umschaltung: 1.XXX (ohne Dezimalpunkt): Minimale Einheit 1 Hz, Bereich 1 Hz bis 999 Hz; 2.X.XX (Hunderter): Minimale Einheit 0,01 kHz, Bereich 1,00 kHz bis 9,99 kHz; 3.XX.X (Zehner): Minimale Einheit 0,1 kHz, Bereich 10,0 kHz bis 99,9 kHz; 4.XXX (Zehner und Hunderter): Minimale Einheit 1 kHz, Bereich 1 kHz bis 150 kHz. Beispiele für die Frequenzanzeige: 100 steht für einen 100-Hz-PWM-Ausgangsimpuls; 1,01 steht für einen 1,01-kHz-PWM-Ausgangsimpuls; 54,1 steht für einen 54,1-kHz-PWM-Ausgangsimpuls; 1,2,4 steht für einen 124-kHz-PWM-Ausgangsimpuls. Tastverhältnisbereich: 0 bis 100 %. Alle Konfigurationseinstellungen bleiben beim Ausschalten erhalten. Modulparameter: Betriebsspannung: 3,3 ~ 30 V; Frequenzbereich: 1 Hz ~ 150 kHz; Frequenzgenauigkeit: ca. 2 % innerhalb jedes Bereichs; Signalbelastbarkeit: Ausgangsstrom ca. 5 ~ 30 mA; Ausgangsamplitude: PWM-Amplitude entspricht der Versorgungsspannung; Umgebungstemperatur: -20 ~ +70 ℃; Serielle Schnittstellensteuerung (Mikrocontroller-TTL-Pegel-Kommunikation); Kommunikationsstandard: 9600 bps; Datenbits: 8; Stoppbits: 1; Paritätsbit: keines; Flusssteuerung: keines; 1. PWM-Frequenz: „F101“: Frequenz auf 101 Hz (001 ~ 999) einstellen; „F1.05“: Frequenz auf 1,05 kHz (1,00 ~ 9,99) einstellen; „F10.5“: Frequenz auf 10,5 kHz (10,0 ~ 99,9) einstellen. "F1.0.5": Stellen Sie die Frequenz auf 105 kHz (1,00 ~ 1,50) ein. 2. PWM-Tastverhältnis "DXXX": Stellen Sie das PWM-Tastverhältnis auf XXX (001 ~ 100) ein. Beispielsweise entspricht D050 einem PWM-Tastverhältnis von 50 %. 3. Parameter lesen: Senden Sie die Zeichenkette "read", um die Parameter zu lesen. Rückgabewert bei Erfolg: DOWN; Rückgabewert bei Fehler: FALL. 1 Signalgeneratormodul
