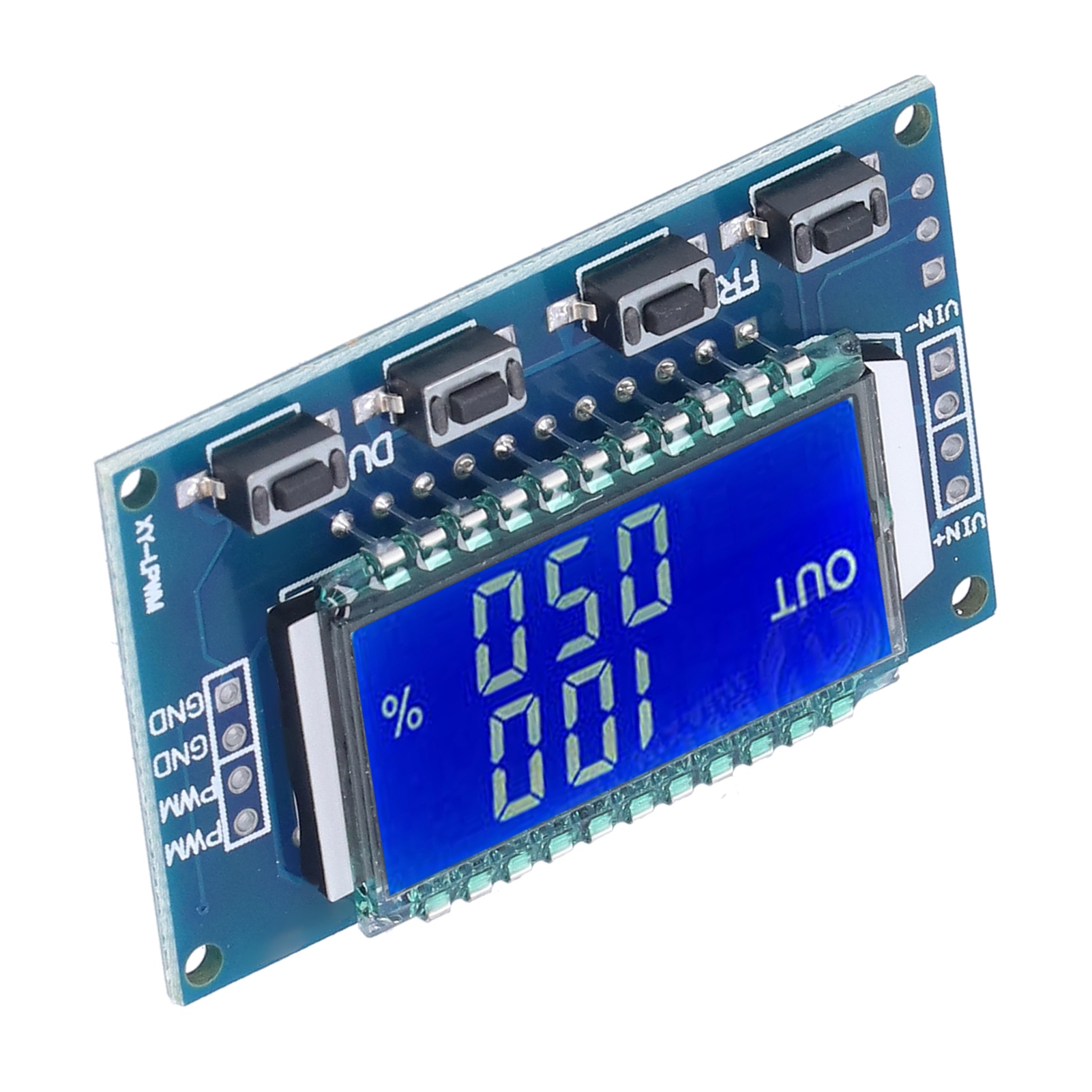

Pwm-signalgeneratormodul Mit Einstellbarer Frequenz Und Tastverhältnis, Rechteckwellen-xylpwm

Willkommen in unserem Shop! Dieses Signalgeneratormodul erzeugt Rechtecksignale und eignet sich ideal für experimentelle Entwicklungen und die Ansteuerung von Motortreibern. Es generiert einstellbare Impulse für den Einsatz mit Mikrocontrollern (MCUs) und zugehörigen Schaltungen, wie z. B. Pulsweitenmodulation (PWM) zum Dimmen oder zur Drehzahlregelung. Das benutzerfreundliche Modul ermöglicht die unabhängige Einstellung von Frequenz und Tastverhältnis. Diese Parameter werden übersichtlich auf dem LCD-Display angezeigt. Serielle Kommunikation wird unterstützt, und alle Einstellungen bleiben nach dem Ausschalten erhalten. Die Frequenz ist in vier Bereiche mit automatischer Umschaltung unterteilt: - Ohne Dezimalpunkt: kleinste Einheit 1 Hz, von 1 Hz bis 999 Hz. - Mit einem Dezimalpunkt (Hunderter): kleinste Einheit 0,01 kHz, von 1,00 kHz bis 9,99 kHz. - Mit einem Dezimalpunkt (Zehner): kleinste Einheit 0,1 kHz, von 10,0 kHz bis 99,9 kHz. - Mit zwei Dezimalpunkten: kleinste Einheit 1 kHz, von 1 kHz bis 150 kHz. Beispiele für die Anzeige: „100“ bedeutet eine PWM-Ausgabe von 100 Hz; „1,01“ steht für 1,01 kHz; „54,1“ entspricht 54,1 kHz; „1,2,4“ bedeutet 124 kHz. Das Tastverhältnis variiert von 0 bis 100 %. Alle Einstellungen bleiben nach einem Stromausfall erhalten. Technische Daten: - Betriebsspannung: 3,3 ~ 30 V - Frequenzbereich: 1 Hz ~ 150 kHz - Frequenzgenauigkeit: Ca. 2 % innerhalb jedes Bereichs - Belastbarkeit: Ausgangsstrom von ca. 5 ~ 30 mA - Ausgangsamplitude: Entspricht der Versorgungsspannung - Umgebungstemperatur: -20 ~ +70 °C Serielle Kommunikation (TTL-Logikpegel für MCU): - Standard: 9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung. Serielle Befehle: - PWM-Frequenz: "F101" (101 Hz), "F1.05" (1,05 kHz), "F10.5" (10,5 kHz), "F1.0.5" (105 kHz) - PWM-Tastverhältnis: "DXXX" (001 bis 100), z. B. "D050" für 50 % - Parameterauslesung: Senden Sie "read", um die aktuellen Einstellungen zu erhalten. Erfolgreiche Antwort: "DOWN"; nicht erfolgreiche Antwort: "FALL". Lieferumfang: 1 x Signalgeneratormodul.
