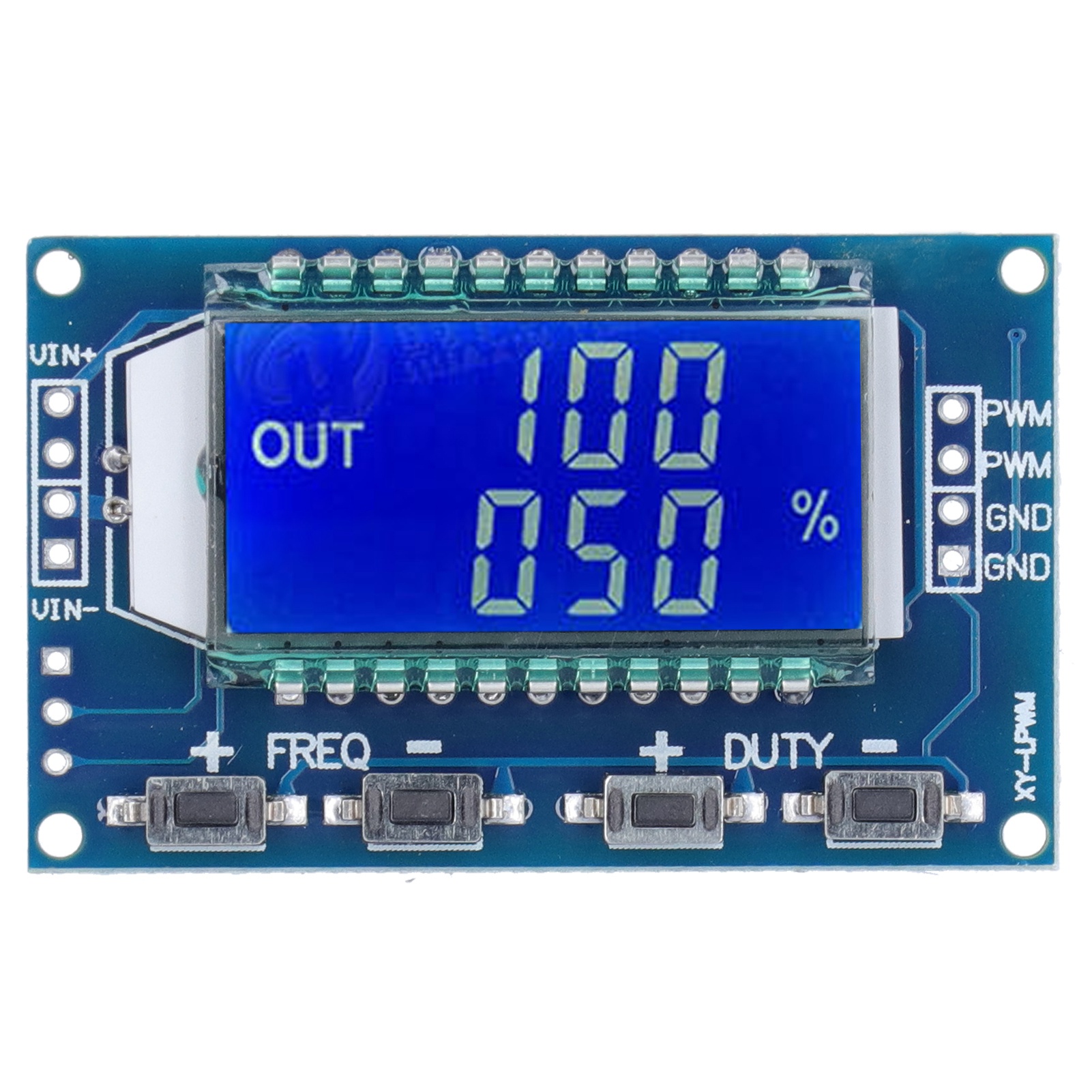

Pwm-signalgeneratormodul Mit Frequenzeinstellung Und Tastverhältnis Für Rechteck- Und Rechteckwellen (xylpwm)

Willkommen in unserem Shop! Dieses Signalgeneratormodul ist ein vielseitiges und präzises Werkzeug für Ihre Entwicklungs- und Experimentierprojekte. Es eignet sich ideal zur Erzeugung von Rechteckwellen und ist perfekt für die Ansteuerung von Motortreibern oder für alle Anwendungen geeignet, die Pulsweitenmodulation (PWM) erfordern, wie z. B. Drehzahlregelung oder Helligkeitsdimmung. Dieses Modul ist für eine einfache und intuitive Bedienung konzipiert und ermöglicht Ihnen die hochpräzise, unabhängige Einstellung von Frequenz und Tastverhältnis über einen weiten Bereich. Alle Ihre Einstellungen bleiben im Speicher erhalten, auch nach dem Ausschalten. Das Ablesen wird durch ein übersichtliches LCD-Display erleichtert, das Frequenz und Tastverhältnis in Echtzeit anzeigt. Das Modul bietet serielle Schnittstellenkommunikation (TTL-Pegel) für die erweiterte Steuerung über einen Mikrocontroller. **Hauptmerkmale:** * **Einstellbare Frequenz:** Erweiterter Bereich von 1 Hz bis 150 kHz, unterteilt in vier Bereiche mit automatischer Umschaltung für optimale Genauigkeit: * **1 Hz ~ 999 Hz** (kleinste Einheit: 1 Hz, Anzeige: z. B. 100 = 100 Hz) * **1,00 kHz ~ 9,99 kHz** (kleinste Einheit: 0,01 kHz, Anzeige: z. B. 1,01 = 1,01 kHz) * **10,0 kHz ~ 99,9 kHz** (kleinste Einheit: 0,1 kHz, Anzeige: z. B. 54,1 = 54,1 kHz) * **1 kHz ~ 150 kHz** (kleinste Einheit: 1 kHz, Anzeige: z. B. 1,2,4 = 124 kHz) * **Einstellbares Tastverhältnis:** Bereich von 0 % bis 100 %. * **Genauigkeit:** Ungefähr ±2 % in jedem Frequenzbereich. * **Breiter Versorgungsspannungsbereich:** Betrieb mit einer Spannung von 3,3 V bis 30 V. * **Ausgangssignal:** PWM-Amplitude entspricht der Versorgungsspannung. Belastbarkeit: Ausgangsstrom von ca. 5 mA bis 30 mA. * **Robust:** Ausgelegt für den Betrieb in einem Temperaturbereich von -20 °C bis +70 °C. * **Serielle Kommunikation:** Standard 9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität oder Flusssteuerung. Einfache Befehle (z. B. "F101" für 101 Hz, "D050" für 50 % Tastverhältnis). **Lieferumfang:** * 1 x Signalgeneratormodul
