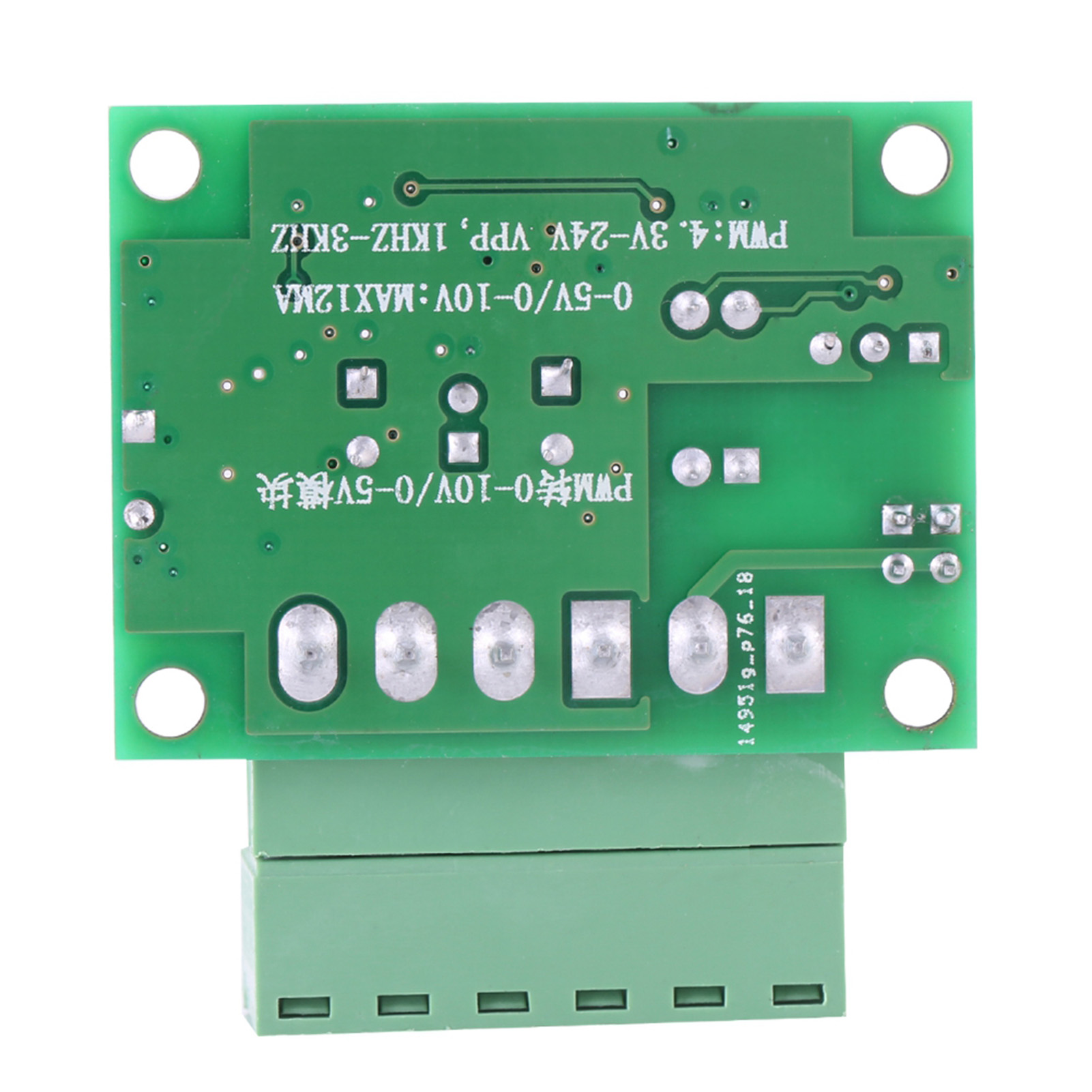

Pwm-signalwandler 1-3 Khz Auf Spannung 0-10 V Digital-analog-modul

Willkommen in unserem Shop! Dieses Modul wandelt digitale PWM-Signale in analoge Signale (0 bis 10 V) um. Es akzeptiert digitale Eingangssignale mit 5 V oder 24 V und einem Tastverhältnis von 0 bis 100 %. Der analoge Ausgang liefert eine Spannung von 0 bis 10 V und eignet sich ideal für industrielle Schaltschränke, SPSen oder andere Signalschnittstellen. Das Modul ist einfach zu verdrahten und komfortabel in der Anwendung. Technische Daten: - PWM-zu-Analog-Signalumwandlung (0 bis 10 V) - Digitaler Eingang: 5 V oder 24 V, 0–100 % PWM-Signal - Analoger Ausgang: 0–10 V Spannung - Geeignet für industrielle Schaltschränke, SPSen oder andere Schnittstellen - Einfache Verdrahtung und komfortable Anwendung Spezifikationen: - Zustand: 100 % neu und hochwertig - Stromstärke: max. 12 mA - Versorgungsspannung: 12–30 V - Abmessungen: ca. 5 x 4,5 cm (1,97 x 1,77 Zoll) - Gewicht: 20 g - Menge: 1 Stück Anwendung: - PWM-Eingangsfrequenzbereich: 1 kHz bis 3 kHz - PWM-Eingangspegel: - 4,5 V bis 10 V Spitze-Spitze, mit Jumper auf 5 V (für Standard-Industriesteuerplatinen, z. B. MACH3, 5-V-CPU-Schnittstellen) - 12 V bis 24 V Spitze-Spitze, mit Jumper auf 24 V (für Standard-SPS-Schnittstellen) - Erläuterung des 0–10-V-Analogausgangs: Wenn der Signaleingang nicht angeschlossen ist, Der Ausgang beträgt 0 V. Nach der ersten Inbetriebnahme wird eine Kalibrierung des Moduls empfohlen: Verbinden Sie ein Signal mit einem Tastverhältnis von 50 % mit den Klemmen DIN- und DIN+ und stellen Sie die Amplitude mithilfe des entsprechenden Jumpers ein. Prüfen Sie mit einem Multimeter bei einer Frequenz von 1 kHz bis 3 kHz die Anschlüsse AO und GND. Das Multimeter sollte ca. 5,4 V anzeigen. Stellen Sie das Potentiometer am Modul so ein, dass Sie ca. 5,4 V erhalten. Anschließend ist das Modul kalibriert und an das PWM-Signal angepasst. Das Modul hat eine Auflösung von 0,1 V und einen Ausgangsstrom von 10 mA. Falls das Tastverhältnis im Vergleich zur Spannung umgekehrt ist, können Sie in der MACH3-Software den PWM STEP LOW/ACTIVE-Ausgangspin auswählen. Lieferumfang: 1 x PWM-Signal-zu-Spannungs-Wandler Hinweis: Nach dem Einschalten beträgt der Ausgang ohne Eingangssignal 0 V. Es gibt nur dann einen Ausgang, wenn ein Signal anliegt.
