SIOKS

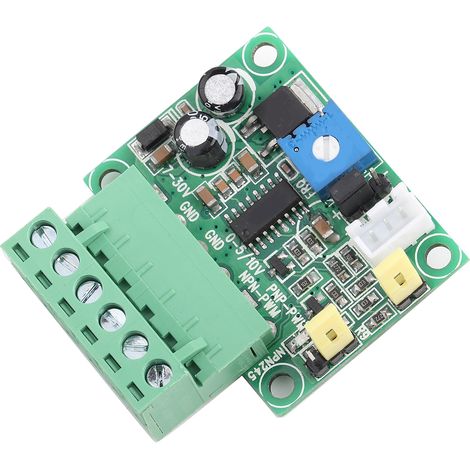

Pwm-spannungswandler, Elegantes Und Perfektes Geschenk, Exquisites Geschenk Für Jede Aktivität
55,67 €
ab 61,66 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 8 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 55,67 € | 5,99 € | 61,66 € | Zum Shop |
| Funktionen | 1. Dieses Modul wandelt eine analoge Eingangsspannung von 0–5 V oder 0–10 V in ein PWM-Signal (0–100 %) um. 2. Der Frequenzbereich des PWM-Signals liegt zwischen 2 kHz und 20 kHz, mit einem Maximum von 20 kHz und einem Standardminimum von 2 kHz. 3. Standardmäßig wandelt das Modul 0–10 V in ein 2-kHz-PWM-Signal (0–100 %) um. Die Ausgangsfrequenz kann bei Bedarf über das Potentiometer eingestellt werden. 4. Das PWM-Signal und die Spannung können in Durchlassrichtung (positive Phasenlage) oder in Sperrrichtung (negative Phasenlage) vorgespannt sein. 5. Es gibt zwei Arten von PWM-Signalausgängen: PNP-PWM und NPN-PWM. Der PNP-PWM-Ausgang liegt nur bei 5 V, der NPN-PWM-Ausgang bei 5 V und 24 V. Spezifikationen: Funktionen: Dieses Modul wandelt eine analoge Eingangsspannung von 0–5 V oder 0–10 V in ein 0–100 % PWM-Signal um. Der Frequenzbereich des PWM-Signals liegt zwischen 2 kHz und 20 kHz, mit einem Maximum von 20 kHz und einem Standardminimum von 2 kHz. Standardmäßig wird 0–10 V in ein 2-kHz-PWM-Signal (0–100 %) umgewandelt. Die Ausgangsfrequenz kann bei Bedarf über das Potentiometer eingestellt werden. Das PWM-Signal und die Spannung können in Durchlassrichtung (positive Phasenlage) oder in Sperrrichtung (negative Phasenlage) vorgespannt sein. Es gibt zwei Arten von PWM-Signalen: PNP-PWM- und NPN-PWM-Ausgänge. Der PNP-PWM-Ausgang liefert 5 V, während der NPN-PWM-Ausgang sowohl 5 V als auch 24 V liefert. Der NPN-PWM-Signalausgang unterstützt sowohl gemeinsame Kathoden- als auch gemeinsame Anodenanschlüsse und kann mit 5 V oder 24 V ausgegeben werden. Für einen 24-V-Ausgang ist eine 24-V-Stromversorgung erforderlich. Der PNP-PWM-Ausgang liefert 5 V und kann nur über eine gemeinsame Kathodenverbindung an einen Mikrocontroller (MCU) usw. angeschlossen werden. Die PWM-Ausgangsfrequenz ist von 2 kHz bis 20 kHz einstellbar; es gibt elf Positionen (2 kHz, 4 kHz, 6 kHz, 8 kHz und bis zu 20 kHz). Die Standardfrequenz beträgt 2 kHz. Die PWM-Ausgangsfrequenz wird für PWM-Motordrehzahlregelungsschaltungen, AD-Wandler für Messgeräte und andere Anwendungen verwendet, die eine Spannungs-zu-PWM-Signalumwandlung erfordern. Spezifikationen: Typ: Spannungs-zu-PWM-Signalmodul Modell: V-PWM Eingangsspannung: 7–30 V (15–30 V DC empfohlen) Eingangsstrom: >200 mA Größe: ca. 45 x 47 x 18 mm Gewicht: ca. 20 g Lieferumfang: 1 x Konvertermodul Hinweis: Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. |
