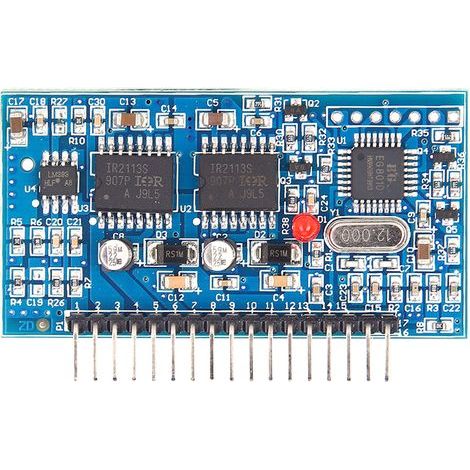

Pwm-treiberplatine, Voll Funktionsfähige Tragbare Wechselrichter-schutzschaltung In Cmos-technologie Für Die Industrie
40,89 €
ab 46,88 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 9 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 40,89 € | 5,99 € | 46,88 € | Zum Shop |
| Merkmale | 1. Der EG8010 ist ein voll funktionsfähiger digitaler Sinus-Wechselrichter-Generator-Chip mit Totzonensteuerung. Er wird in zweistufigen DC/DC/AC-Leistungswandlerarchitekturen oder einstufigen DC/AC-Frequenzwandlern eingesetzt. 2. Der Chip basiert auf CMOS-Technologie und integriert einen SPWM-Sinusgenerator, eine Totzeitsteuerung, einen Amplitudenfaktor-Multiplikator, eine Sanftanlaufschaltung, eine Schutzschaltung, eine serielle RS232-Schnittstelle und ein serielles 12832-LCD-Treibermodul. 3. Die Totzonensteuerung ermöglicht die Einstellung von vier Totzeiten: 300 ns, 500 ns, 1,0 µs und 1,5 µs. 4. Über die serielle Schnittstelle werden Ausgangsspannung, Frequenz und weitere Parameter definiert. Das externe serielle LCD-Modul 12832 zeigt Spannung, Frequenz, Temperatur und Strom des Wechselrichters an. Spezifikationen: Der EG8010 ist ein voll funktionsfähiger, digitaler Sinus-Wechselrichter-Generator-Chip mit Totzeitsteuerung. Er wird in zweistufigen DC/DC/AC-Leistungswandlerarchitekturen oder einstufigen DC/AC-Frequenztransformatoren eingesetzt. Die Architektur mit ihrem externen 12-MHz-Quarzoszillator erzeugt einen 50-Hz- oder 60-Hz-Sinus-Wechselrichter mit hoher Genauigkeit, geringer Verzerrung und niedrigen Oberwellen. Der Chip basiert auf CMOS-Technologie und integriert einen SPWM-Sinusgenerator, eine Totzeitsteuerung, einen Amplitudenfaktormultiplikator, eine Sanftanlaufschaltung, eine Schutzschaltung, eine RS232-Schnittstelle und ein serielles 12832-LCD-Treibermodul. EGS002 EG8010 Sinus-Wechselrichter-Treiberplatine IR2110 Treibermodul Unipolare und bipolare Modulation mit Totzonensteuerung. Vier Totzeiten (300 ns, 500 ns, 1,0 µs und 1,5 µs) sind über die Pins einstellbar. Echtzeitverarbeitung von Spannung, Strom und Temperaturrückmeldung. Sanftanlauf-Modus per Pin einstellbar. Reaktionszeit: 1 s. Ausgangsspannung, Frequenz und weitere Parameter werden über die serielle Schnittstelle eingestellt. Das externe 12832-LCD-Modul zeigt Spannung, Frequenz, Temperatur und Strom des Wechselrichters an. Spezifikation: Modell: EG8010 PWM-Trägerfrequenz: 23,4 kHz Stromversorgung: 5 V Pinbelegung: 4 Arten von reinen Sinuswellen Ausgangsfrequenz: Reine Sinuswelle 50 Hz Feste Frequenz Reine Sinuswelle 60 Hz Feste Frequenz 0-100 Hz Einstellbare Frequenz Reine Sinuswelle 0-400 Hz Einstellbare Frequenz Reine Sinuswelle Schutz: Überspannungs-, Unterspannungs-, Überstrom- und Überhitzungsschutz Lieferumfang: 1 * Modul Hinweis: Die tatsächliche Farbe des Produkts kann aufgrund der Beleuchtung vom Bild abweichen. Es kann zu geringfügigen Abweichungen bei den Produktmessungen kommen. Bitte beachten Sie, dass neue und ältere Versionen dieses Produkts nach dem Zufallsprinzip versendet werden. Bitte stellen Sie sicher, dass Sie damit einverstanden sind, bevor Sie bestellen. |
