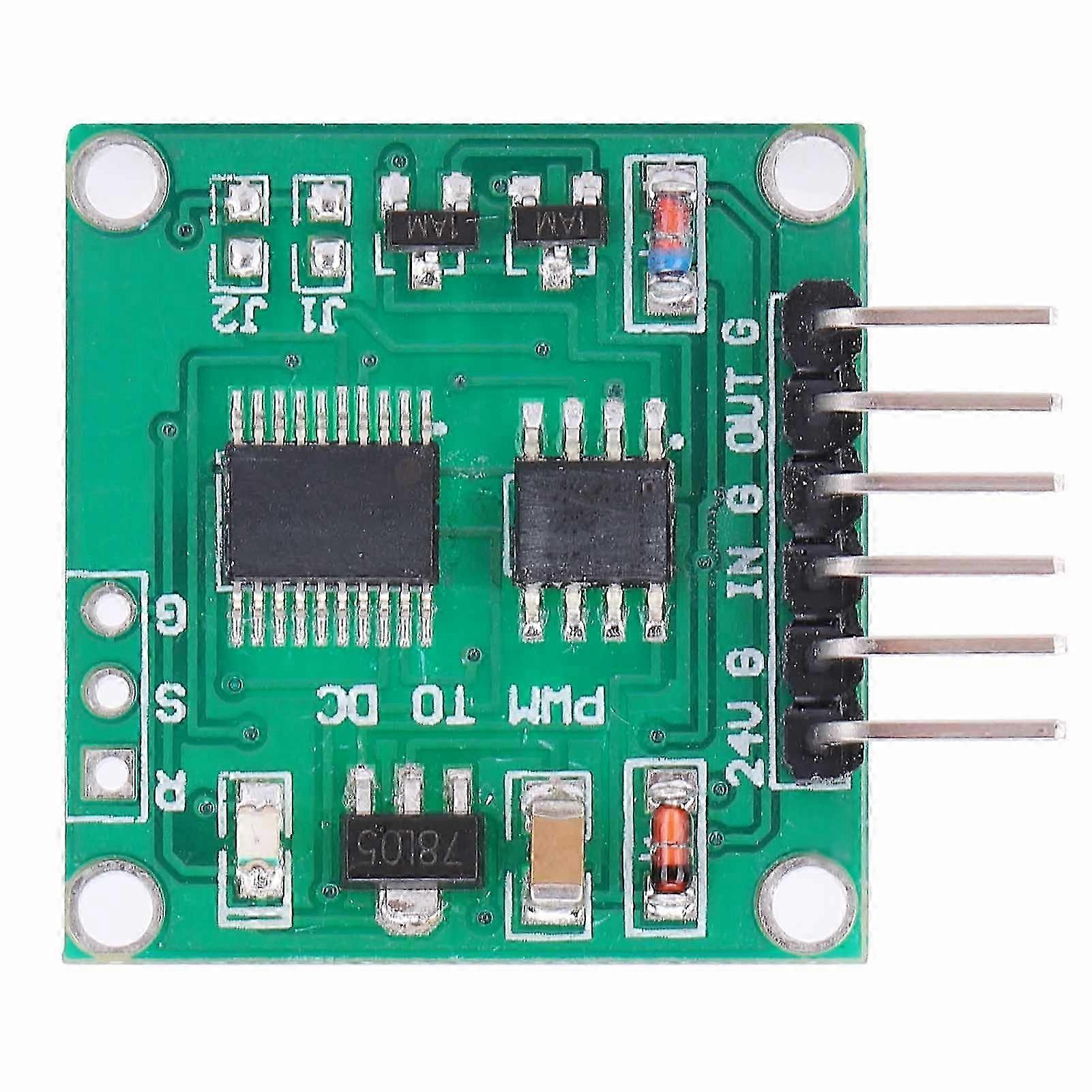

Pwm-zu-linear-spannungswandlermodul, Sender 5–500 Hz, Industrielle Hochpräzisions-wandlerplatine

Willkommen in unserem Shop! Dieses Sendermodul dient der Datenerfassung und Fernsteuerung. Es ist mit einer hochwertigen Leiterplatte ausgestattet und arbeitet mit einer Versorgungsspannung von 9 V bis 24 V. Der Eingangsspannungsbereich liegt zwischen 4 V und 24 V, die Signalfrequenz zwischen 5 Hz und 500 Hz und das Tastverhältnis zwischen 0 % und 100 %. Der Ausgang ist in zwei Modi verfügbar: 0,00 V bis 5,00 V oder 0,00 V bis 10,00 V, abhängig von der Konfiguration des Anschlusses J2 auf der Leiterplatte (Standard: offener Stromkreis für 0–5 V, kurzgeschlossener Stromkreis für 0–10 V). Anschluss J1 ist standardmäßig offen und wird nicht verwendet. Das Modul verfügt über folgende Schnittstellen: - 24V: Pluspol der Stromversorgung (9V-24V) - G: Masseanschluss der Stromversorgung - IN: Pluspol des Signaleingangs - G: Minuspol des Signaleingangs - OUT: Signalausgang (0,00V-5,00V oder 0,00V-10,00V) - G: Masseanschluss des Ausgangs. Die Auflösung beträgt 0,050V/D im 0-5V-Modus und 0,100V/D im 0-10V-Modus. Zur Berechnung des Tastverhältnisses verwenden Sie die Formel: (Ausgangsspannung (V) / Auflösung) = Tastverhältnis (%). Beispiel: Bei einer Ausgangsspannung von 2,5V im 0-5V-Modus beträgt das Tastverhältnis (2,5 / 0,05) = 50%. Dieses Produkt wird als Einzelmodul geliefert und ist sofort einsatzbereit für Ihre Mess- und Steuerungssysteme.
