Pwm-zu-spannungs-modul

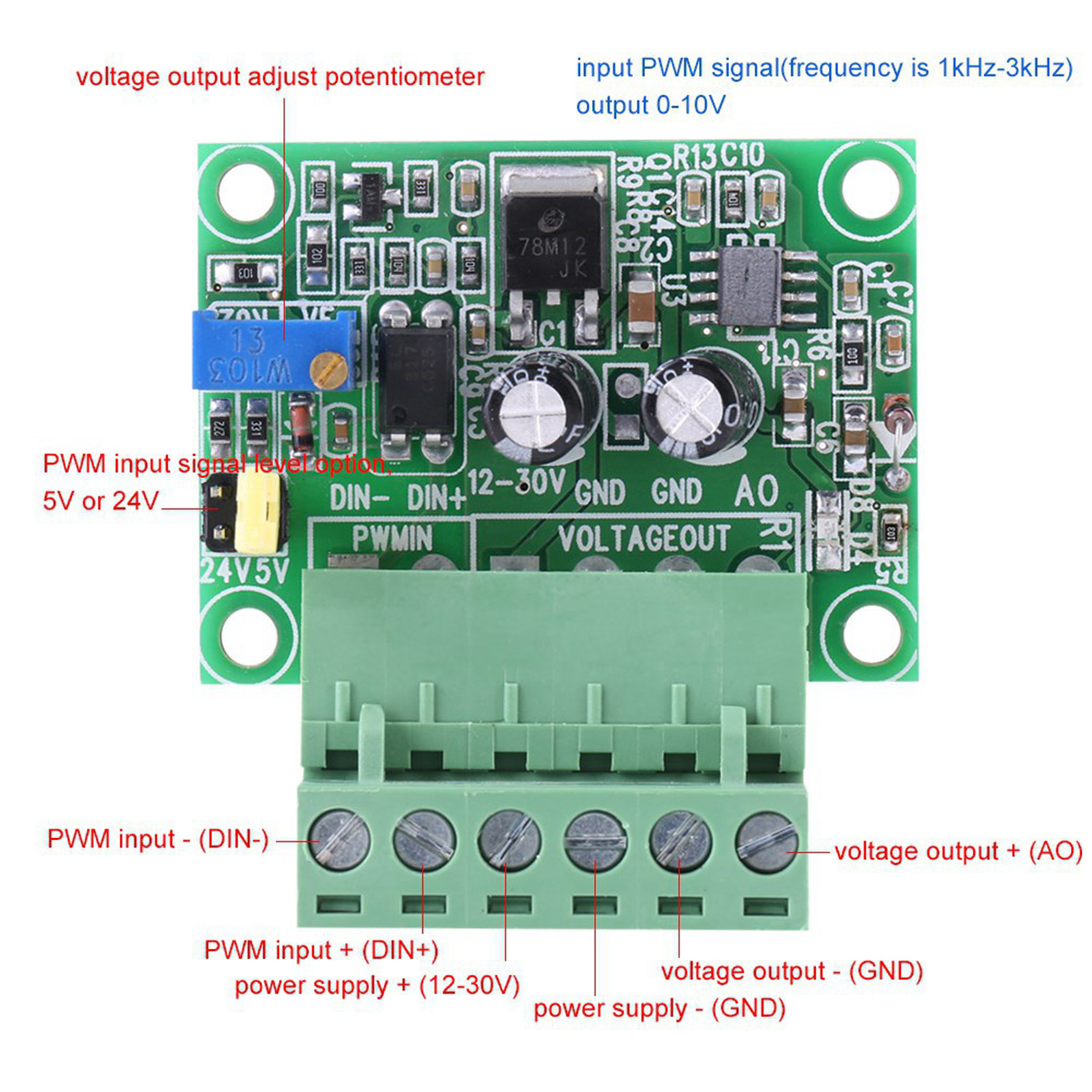

Willkommen in unserem Shop! Dieses Modul wandelt digitale PWM-Signale in analoge 0-10-V-Signale um. Es verarbeitet digitale Eingangssignale mit 5 V oder 24 V und einem Tastverhältnis von 0-100 %. Der analoge Ausgang liefert eine Spannung von 0-10 V und eignet sich ideal für industrielle Schaltschränke, speicherprogrammierbare Steuerungen (SPS) oder andere Signalschnittstellen. Dieses Modul ist einfach zu verdrahten und sehr benutzerfreundlich. Technische Daten: - PWM-Analog-Wandlung (0 bis 10 V) - Digitaler Eingang: 5 V oder 24 V, 0–100 % Tastverhältnis - Analoger Ausgang: 0–10 V - Anwendungen: Industrielle Schaltschränke, SPS, Signalschnittstellen - Einfache Verdrahtung und komfortable Bedienung Spezifikationen: - Zustand: 100 % neu und hochwertig - Maximalstrom: 12 mA - Eingangsspannung: 12–30 V - Abmessungen: ca. 5 x 4,5 cm (1,97 x 1,77 Zoll) - Gewicht: 20 g - Menge: 1 Stück Anwendungsmethode: - PWM-Signal-Eingangsfrequenz: 1 kHz bis 3 kHz - PWM-Eingangsspannungspegel: * 4,5 V bis 10 V Spitze-Spitze mit einem Jumper auf 5 V. Dieser Signaltyp ist hauptsächlich für herkömmliche industrielle Steuerplatinen (z. B. für MACH3-Platinen) mit einer 5-V-CPU-Schnittstelle vorgesehen. * 12 V bis 24 V Spitze-Spitze mit einem Jumper auf 24 V. Dieser Signaltyp ist hauptsächlich für herkömmliche SPS-Schnittstellen vorgesehen. Erläuterung des 0-10-V-Analogausgangs: Wenn der Signaleingang nicht angeschlossen ist, beträgt der Ausgang 0 V. Nach der ersten Inbetriebnahme wird empfohlen, das Modul zu kalibrieren: Suchen Sie ein Signal mit einem Tastverhältnis von 50 %, schließen Sie es an DIN- und DIN+ an und stellen Sie sicher, dass die Amplitude dem Wert des ausgewählten Jumpers entspricht. Prüfen Sie mit einem Multimeter bei einer Frequenz von 1 kHz bis 3 kHz die Anschlüsse AO und GND. Das Multimeter sollte ca. 5,4 V anzeigen. Stellen Sie das Potentiometer am Wandlermodul so ein, dass Sie ca. 5,4 V erhalten. Anschließend ist das Modul kalibriert und an das Pulssignal angepasst. Das Modul hat eine Auflösung von 0,1 V. Der Ausgangsstrom beträgt 10 mA. Wenn das Tastverhältnis im Verhältnis zur Spannung umgekehrt ist, können Sie den PWM STEP LOW / ACTIVE-Ausgangspin in der MACH3-Software auswählen. Lieferumfang: 1 x PWM-Signal-Spannungs-Wandler Hinweis: Nach dem Einschalten beträgt die Ausgangsspannung 0 V, wenn kein Eingangssignal anliegt. Der Ausgang ist nur aktiv, wenn ein Eingangssignal anliegt.
