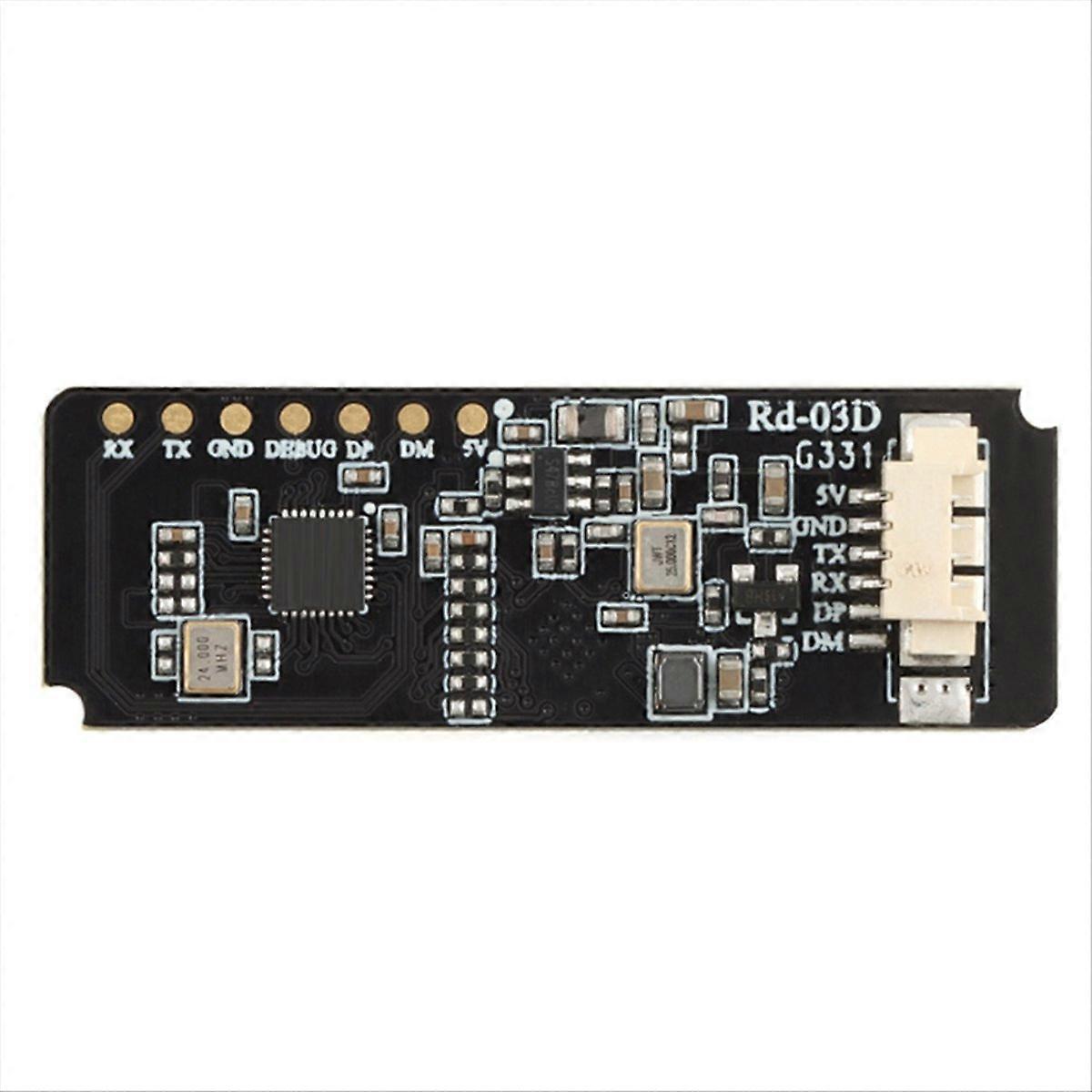

Rd-03d 24g Multi-target- Und Radar-basierte Leiterplatte Zur Lokalisierung Menschlicher Bewegungstrajektorien (modul)

Das Rd-03D ist ein Radarmodul mit dem S5KM312CL-Chip von Silicon Microelectronics. Der S5KM312CL ist ein mikrocontrollerintegrierter Millimeterwellen-Sensor-System-on-Chip (SoC) auf Basis der FMCW-Radar-Transceiver-Technologie. Er arbeitet im 24-GHz-K-Band mit einer maximalen Bandbreite von 0,25 GHz. Dieses Modul nutzt die FMCW-Wellenform und die proprietäre, fortschrittliche Signalverarbeitungstechnologie des S5-Chips in Kombination mit der proprietären Radarsignalverarbeitung des Mikrocontrollers und einem integrierten intelligenten Positionierungsalgorithmus, um mehrere Ziele in einem definierten Bereich zu erkennen und die Ergebnisse in Echtzeit zu übertragen. Dies ermöglicht Anwendern die schnelle Entwicklung maßgeschneiderter Zielerfassungssysteme. Das Rd-03D-Modul erkennt präzise die Bewegung von Personen und die Umgebung. Es verfügt über einen intelligenten Algorithmus zur Trajektorienerkennung und kann Geschwindigkeit und Entfernung von Zielen messen. Die Erkennungsgeschwindigkeit ist hoch, der Stromverbrauch gering. Das Modul ist einfach zu konfigurieren und für vielfältige Anwendungen geeignet. Dieses Modul kann intelligent zwischen sich bewegenden menschlichen Körpern, Mikrobewegungen und Stillstand unterscheiden und Geräteschalter steuern. Es ist unempfindlich gegenüber externen Störungen und wird durch drahtlose Signale wie WLAN nicht beeinträchtigt. Abmessungen: 15,0 x 44,0 (±0,2) mm. Antenne: Integrierte Leiterplattenantenne. Frequenz: 24 GHz – 24,25 GHz. Betriebstemperatur: -40 °C bis 85 °C. Lagertemperatur: -40 °C bis 125 °C, relative Luftfeuchtigkeit unter 90 %. Stromversorgung: 5 V, 200 mA. UART-Schnittstelle: Standard-Datenrate 256.000 bps. Aufgrund unterschiedlicher Produktionschargen kann das Aussehen variieren, ohne die Funktionalität zu beeinträchtigen. Farbe: Siehe Abbildung. Material: PC. Lieferumfang: 1 Radarmodul zur Verfolgung von menschlichen Bewegungsbahnen. Nur die oben genannten Komponenten sind enthalten. Hinweis: Lichtreflexionen und Unterschiede in der Bildschirmdarstellung können die Bildqualität beeinträchtigen.
