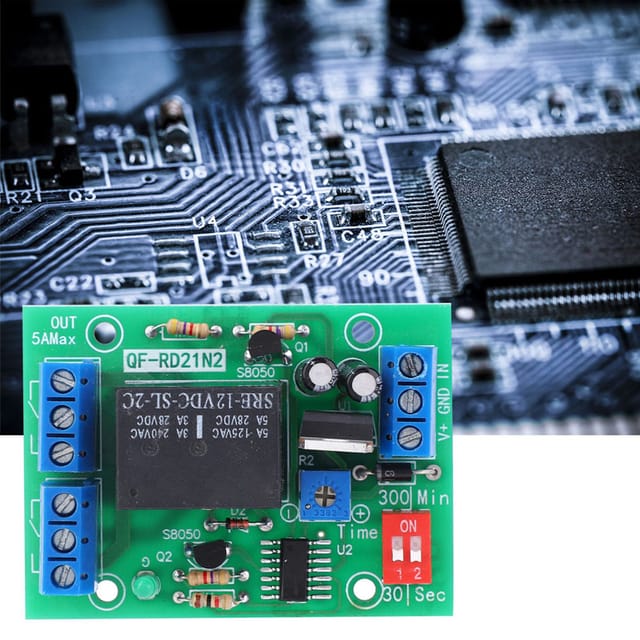

Rd21n2 Bipolares Bidirektionales Dual-output-abschaltverzögerungsrelaismodul

Willkommen in unserem Shop! Verzögertes Abschaltrelaismodul, entwickelt für die zeitgesteuerte Trennung nach dem Verschwinden des Signals. Wenn ein Signal anliegt, wird das Relais aktiviert; Bei fehlendem Signal wird die Abschaltung entsprechend der eingestellten Zeit verzögert. Hauptmerkmale: - Zwei unabhängige Ausgangskontakte. - Maximalstrom pro Kanal: 5 A. - Einstellbarer Zeitbereich: 0 bis 30 oder 0 bis 300, Einheit: Sekunden oder Minuten. - Zeiteinstellung durch Drehen eines einstellbaren Widerstands. Technische Daten: - Produkttyp: Abschaltverzögerungsrelaismodul. - Versorgungsspannung: 12 V DC (Bereich 10 bis 16 V). - Leistungsaufnahme: weniger als 1,0 W. - Ausgang: Passiver Ausgang (potentialfreier Kontakt), zwei Sätze von Öffner- und Schließerkontakten. Maximal 5 A pro Gruppe. - Lebensdauer: 100.000 Schaltzyklen. Funktionen. - Eingang: Spannungssignal, gültiges Signal über 1,5 V, Mindeststrom: 0,1 mA. Anschlüsse: - V+: positive Versorgungsspannung. - GND: negative Versorgungsspannung, auch Bezugsmasse für die Signalspannung. - IN: Signalspannungseingang. Niedrigpegel unter 1 V, hoher Pegel über 1,5 V, Zwischenbereich nicht definiert. Unterstützt bis zu 30 V. - NO1: Öffnerkontakt von Relais 1. - NC1: Schließerkontakt von Relais 1. - COM1: Gemeinsamer Anschluss von Relais 1. - NO2: Öffnerkontakt von Relais 2. - NC2: Schließerkontakt von Relais 2. - COM2: Gemeinsamer Anschluss von Relais 2. Zeitbereich einstellen: - Wahlschalter bei 30: Einstellbereich von 0 bis 30. - Wahlschalter bei 300: Einstellbereich von 0 bis 300. Zeitwert einstellen: Drehen Sie den einstellbaren Widerstand gegen den Uhrzeigersinn, um die Zeit zu verringern, und im Uhrzeigersinn, um sie zu erhöhen. Zeiteinstellung: - Wahlschalter Sek.: Einheit in Sekunden. - Wahlschalter Min.: Einheit in Minuten. Beispiel: So erreichen Sie eine Verzögerung von 50 Minuten: 1. Stellen Sie den Zeitbereich auf 300 ein. 2. Stellen Sie die Zeiteinheit auf Min. ein. 3. Stellen Sie den einstellbaren Widerstand auf die Position 50 ein. Anwendungen: Verwendung mit einem Endschalter oder einem Induktionsschalter für: 1. Automatisches Schließen einer Tür nach einer Zeitverzögerung. 2. Überwachung von Produktionsunterbrechungen in einer Montagelinie. 3. Überwachung auf Unterbrechung des Wasser- oder Luftstroms. Lieferumfang: 1 x Verzögerungsrelaismodul.
