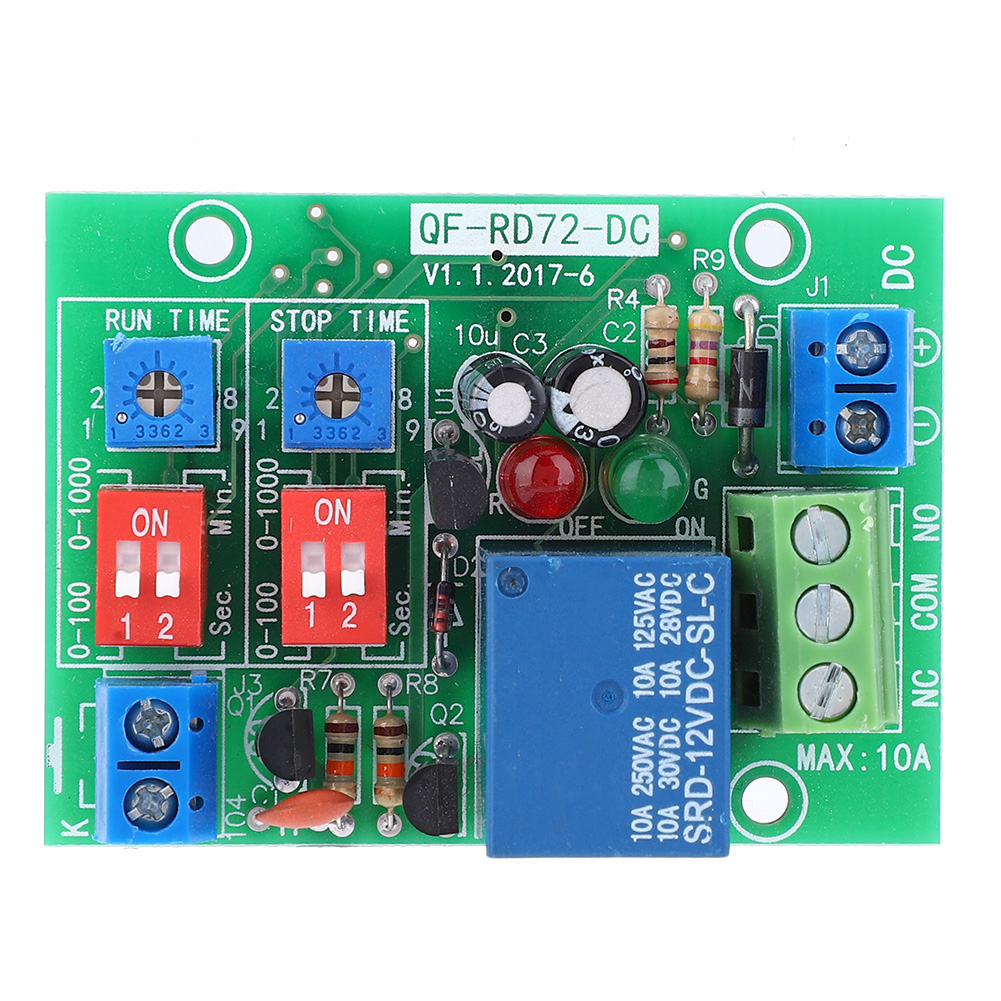

Rd72-dc-12v Endlos-ein/aus-relaismodul, Schaltschleife Mit Triggerzeitverzögerung
EAN 7292152900809
24,65 €
ab 24,65 € inkl. Versand bei ManoMano DE
1 Händler2 AngeboteNeu
Affiliate-Links
2 Angebote gesamt
Einige Händler führen dieses Produkt mehrfach, etwa in unterschiedlichen Packungsgrößen. Die Tabelle zeigt je Händler das günstigste Angebot; weitere lassen sich dort aufklappen — achte auf die Angebotstitel.
Billigster Preis inkl. Versand
Angebote1 Händler · 2 Angebote
Preise zuletzt aktualisiert: heute
ManoMano DE
Rd72-dc-12v Endlos-ein/aus-relaismodul, Schaltschleife Mit Triggerzeitverzögerung
Bester PreisAuf Lager
Preis
24,65 €
Versand
Gratis
Gesamt
24,65 €
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE Rd72-dc-12v Endlos-ein/aus-relaismodul, Schaltschleife Mit Triggerzeitverzögerung Bester Preis | 24,65 € | Gratis | 24,65 € | Zum Shop |
| Funktionen | 1. Mit der Start/Stopp-Funktion wechselt das Modul nach dem Start in den Endloszyklusmodus, wobei das Relais entsprechend der eingestellten Zeit ein- und ausgeschaltet wird. 2. Endloszyklus-Ein-/Ausschaltmodule; die Verzögerungszeit ist separat einstellbar, mit einer maximalen Verzögerung von 1000 Minuten. 3. Geringer Stromverbrauch der Steuerplatine, weniger als 1 W. 4. Externer Startknopf: passiver Schaltereingang. Die grüne Kontrollleuchte leuchtet nach dem Start und bleibt nach dem Ausschalten rot. 5. Der Knopf muss entriegelt sein (d. h. selbstzurücksetzend). Er kann auch an externe Spannungssignale angeschlossen werden. Bei einer Spannung unter 2 V ist er auf niedrigem Pegel, bei einer Spannung über 2 V auf hohem Pegel. Die maximale Eingangsspannung darf 30 V nicht überschreiten. Spezifikationen: Artikeltyp: Zyklisches Ein/Aus-Relaismodul Spannung: 12 V DC Stromaufnahme: Ausgang: Passiver Ausgang (d. h. potentialfreier Kontakt), eine Gruppe aus Öffner und Schließer. Maximal 10 A. Lebensdauer: 100.000 Schaltzyklen Zeitbereich: 0,5 Sekunden bis 1.000 Minuten Zeitgenauigkeit: Maximalwert des Bereichs * 0,001, d. h. eine Auflösung von 1.000 Stufen Verdrahtung des externen Starttasters: Passiver Schaltereingang. Die grüne LED leuchtet nach dem Start und bleibt nach dem Stopp rot. Der Taster muss entriegelt sein (d. h. selbstrückstellend). Er kann auch an externe Spannungssignale angeschlossen werden. Bei einer Spannung unter 2 V ist der Pegel niedrig. Bei einer Spannung über 2 V ist der Pegel hoch. Die maximale Eingangsspannung sollte 30 V nicht überschreiten. Anschlussklemmen: COM Gemeinsamer Anschluss des Relais -->NO Normalerweise geschlossener Kontakt des Relais, üblicherweise nicht angeschlossen. Anleitung: Die Zeit kann sowohl im eingeschalteten als auch im ausgeschalteten Zustand eingestellt werden. Eine detaillierte Erklärung mit Fotos und Abbildungen zur besseren Veranschaulichung der Funktionsweise finden Sie weiter unten. 1. Einstellen der Zeit (EIN): Das Potentiometer unter der Markierung „RUN TIME“ dient zur Zeiteinstellung. Drehen Sie es im Uhrzeigersinn, um die Dauer zu erhöhen, und gegen den Uhrzeigersinn, um sie zu verringern. Der linke Drehknopf des Potentiometers dient zur Einstellung des Zeitbereichs. Der einstellbare Widerstandsbereich reicht von 0 bis 100 Ω nach der Nummerierung; der Bereich reicht von 0 bis 1000 Ω nach der Nummerierung. Der rechte Drehknopf des Potentiometers dient zur Einstellung der Zeiteinheit. Drehen Sie den Knopf bis „Sek.“ und geben Sie einige Sekunden ein. Stellen Sie die Zeit für einige Minuten auf „Min.“ ein. 2. Einstellen der Ausschaltzeit: Mit dem Potentiometer unter der Markierung „AUS-ZEIT“ stellen Sie die Zeit ein. Drehen im Uhrzeigersinn verlängert die Zeit, Drehen gegen den Uhrzeigersinn verkürzt sie. Der linke Drehknopf des unteren Potentiometers dient zur Einstellung des Zeitbereichs. Der einstellbare Widerstandsbereich reicht von 0 bis 100 Ω, der Bereich von 0 bis 1000 Ω. Der rechte Drehknopf des unteren Potentiometers dient zur Einstellung der Zeiteinheit. Stellen Sie die Zeit für einige Sekunden auf „Sek.“ und für einige Minuten auf „Min.“ ein. 3. Startknopf: Verbinden Sie den Selbstreset-Knopf und drücken Sie ihn einmal. Die Kontrollleuchte leuchtet grün und zeigt den Betriebszustand an. Das Modul arbeitet automatisch gemäß den eingestellten Betriebs- und Stoppzeiten in einer Endlosschleife. Drücken Sie an diesem Punkt den Startknopf erneut. Die Kontrollleuchte leuchtet rot und zeigt damit den Stoppzustand an. 4. Beispiel für die Zeiteinstellung: Anforderungen: 20 Sekunden an, 30 Minuten aus, Endlosschleife. Parameter: (1) Reduzieren Sie den Betriebszeitbereich auf 0–100; (2) Stellen Sie die Betriebszeiteinheit auf Sekunden ein; (3) Drehen Sie das Betriebszeitpotentiometer um 20 Positionen (20/100 Positionen von links); (4) Reduzieren Sie den Ausschaltzeitbereich auf 0–100; (5) Stellen Sie die Ausschaltzeiteinheit auf Minuten ein; (6) Drehen Sie das Ausschaltzeitpotentiometer auf Position 30 (30/100 Positionen von links); Hinweis: Die Potentiometerposition kann auch schnell durch Spannungsmessung ermittelt werden. Die minimale Einstellung für den mittleren Hebel beträgt 0 V, die maximale 5 V. Um beispielsweise 20 einzustellen, entspricht dies 20/100 * 5 V = 1,0 V. Um den Wert auf 30 einzustellen, entspricht dies 30/100 * 5 V = 1,5 V. Optionsbeschreibung: Betriebsmodus: (1) RD72-DC-A / Standard: Drücken Sie die Starttaste einmal, um den Zyklus zu starten, und drücken Sie die Starttaste erneut, um den Betrieb zu beenden. Der Startzyklusmodus ist: Ein-Aus-Ein-Aus. (2) RD72-DC-AS / Aktivierte Version: Halten Sie die Taste gedrückt, um die Endlosschleife zu starten. Lassen Sie die Taste los, um die Schleife zu beenden und in den getrennten Zustand zurückzukehren. Der Startzyklusmodus ist: Ein--Aus--Ein--Aus-- Lieferumfang: 1 x Relaismodul |
