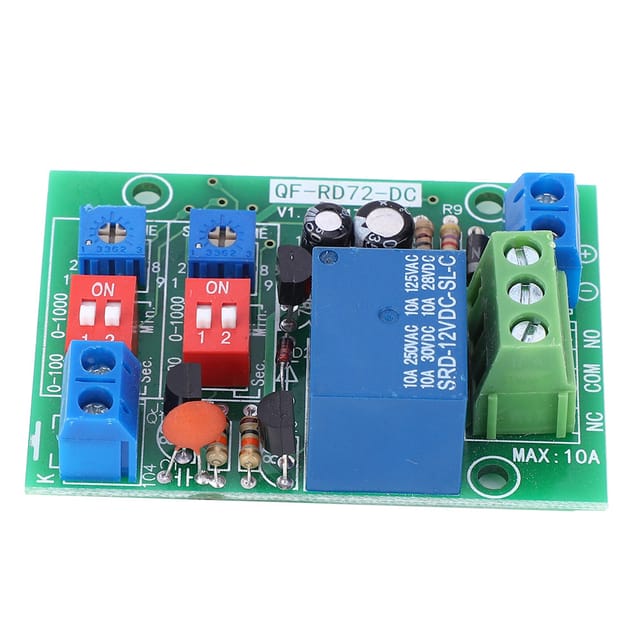

Rd72-dc-12v Zyklisches Ein/aus-relaismodul

Willkommen in unserem Shop! Dieses zyklische Ein/Aus-Relaismodul, betrieben mit 12 V DC, verbraucht weniger als 1,0 W. Nach dem Start ermöglicht es einen Endloszyklus: Das Relais schaltet sich gemäß den eingestellten Zeiten ein und aus. Die Ein- und Ausschaltzeiten sind unabhängig voneinander einstellbar, von 0,5 Sekunden bis 1000 Minuten. Die Zeitgenauigkeit entspricht dem Maximalwert des Bereichs multipliziert mit 0,001, was eine Auflösung von 1000 ergibt. Hauptmerkmale: - Start/Stopp-Funktion: Nach dem Start wechselt das Modul in den Endloszyklusmodus und das Relais arbeitet gemäß den programmierten Zeiten. - Endloszyklus-Ein/Aus-Modul: Verzögerungszeiten sind unabhängig einstellbar, bis zu 1000 Minuten. - Geringer Stromverbrauch der Steuerplatine: weniger als 1 W. - Startknopf über externe Verdrahtung: Eingang über passiven Schalter. Die grüne Leuchte leuchtet nach dem Start auf, die rote Leuchte bleibt nach dem Stopp an. - Der Taster muss nicht rastend sein, d. h. selbstrückstellend. Er kann auch an ein externes Spannungssignal angeschlossen werden. Bei einer Spannung unter 2 V ist der Pegel niedrig, bei über 2 V hoch. Die maximale Eingangsspannung darf 30 V nicht überschreiten. Spezifikationen: - Produkttyp: Zyklisches Ein/Aus-Relaismodul - Spannung: 12 V DC - Leistungsaufnahme: < 1,0 W - Ausgang: Passiver Ausgang, d. h. potentialfreier Kontakt, ein Öffner- und ein Schließerkontakt. Nicht über 10 A. - Lebensdauer: 100.000 Schaltvorgänge - Zeitbereich: 0,5 Sekunden bis 1000 Minuten - Zeitgenauigkeit: Maximalwert des Bereichs × 0,001, d. h. eine Auflösung von 1000er-Schritten - Starttaste über externe Verdrahtung: Eingang über passiven Schalter. Die grüne LED leuchtet nach dem Start, die rote LED bleibt nach dem Ausschalten an. Die Taste muss nicht verriegelnd sein, d. h. selbstrückstellend. Sie kann auch an ein externes Spannungssignal angeschlossen werden. Bei einer Spannung unter 2 V ist der Pegel niedrig, bei über 2 V hoch. Die maximale Eingangsspannung darf 30 V nicht überschreiten. Anschlussklemmen: - DC +: Positiver Eingang der Modulstromversorgung - DC -: Negativer Eingang der Modulstromversorgung - NO: Öffnerkontakt - COM: Gemeinsamer Kontakt des Relais - NC: Schließerkontakt des Relais, normalerweise nicht angeschlossen Anleitung: Die Zeit kann sowohl im EIN- als auch im AUS-Zustand eingestellt werden. Für ein besseres Verständnis der Funktionsweise beachten Sie bitte die beigefügten Fotos und Detailbilder. 1. Einstellen der Laufzeit: Das Potentiometer unter der Markierung „Laufzeit“ dient zur Einstellung der Laufzeit: Im Uhrzeigersinn wird die Laufzeit erhöht, gegen den Uhrzeigersinn verringert. Mit dem Schiebeschalter links unter dem Potentiometer wird der Zeitbereich eingestellt. Der Einstellbereich des Potentiometers beträgt 0–100, wenn der Schalter unten ist, und 0–1000, wenn er oben ist. Mit dem Schiebeschalter rechts unter dem Potentiometer wird die Einheit eingestellt. Nach unten auf „Sek.“ für Sekunden, nach oben auf „Min.“ für Minuten. 2. Einstellen der Ausschaltzeit: Das Potentiometer unter der Markierung „Ausschaltzeit“ dient zur Einstellung der Ausschaltzeit: Im Uhrzeigersinn wird die Dauer erhöht, gegen den Uhrzeigersinn verringert. Mit dem Schiebeschalter links unter dem Potentiometer wird der Zeitbereich eingestellt. Der Einstellbereich des Potentiometers beträgt 0–100, wenn der Schalter unten ist; 0–1000, wenn er oben ist. Mit dem Schiebeschalter rechts unter dem Potentiometer wird das Gerät eingestellt. Stellen Sie den Schalter auf „Sek.“ für Sekunden und auf „Min.“ für Minuten. 3. Startknopf: Schließen Sie einen Selbstreset-Knopf an. Einmal drücken: Die Kontrollleuchte leuchtet grün und zeigt den Betriebszustand an. Das Modul arbeitet dann automatisch gemäß den eingestellten Ein- und Ausschaltzeiten in einer Endlosschleife. Wenn Sie jetzt den Startknopf erneut drücken, leuchtet die Kontrollleuchte des Moduls rot und zeigt damit den Stopp an. 4. Beispiel für die Zeiteinstellung: Anforderung: 20 Sekunden an, 30 Minuten aus, Endlosschleife. Einstellungen: (1) Stellen Sie den Einschaltzeitbereich auf 0–100 in der unteren Position ein; (2) Stellen Sie die Einschaltzeiteinheit auf Sekunden in der unteren Position ein; (3) Drehen Sie das Potentiometer für die Einschaltzeit auf Position 20 (20/100 von links); (4) Stellen Sie den Ausschaltzeitbereich auf 0–100 in der unteren Position ein; (5) Stellen Sie die Ausschaltzeiteinheit auf Minuten in der oberen Position ein; (6) Drehen Sie das Potentiometer für die Ausschaltzeit auf Position 30 (30/100 von links). Hinweis: Die Potentiometerposition kann auch schnell durch Spannungsmessung ermittelt werden. Die minimale Einstellung des Mittelpunkts beträgt 0 V, die maximale 5 V. Beispielsweise entspricht eine Einstellung von 20 einer Spannung von 20/100 × 5 V = 1,0 V; eine Einstellung von 30 entspricht einer Spannung von 30/100 × 5 V = 1,5 V. Optionsbeschreibung: Betriebsmodus: (1) RD72-DC-A / Standard: Drücken Sie die Starttaste einmal, um
