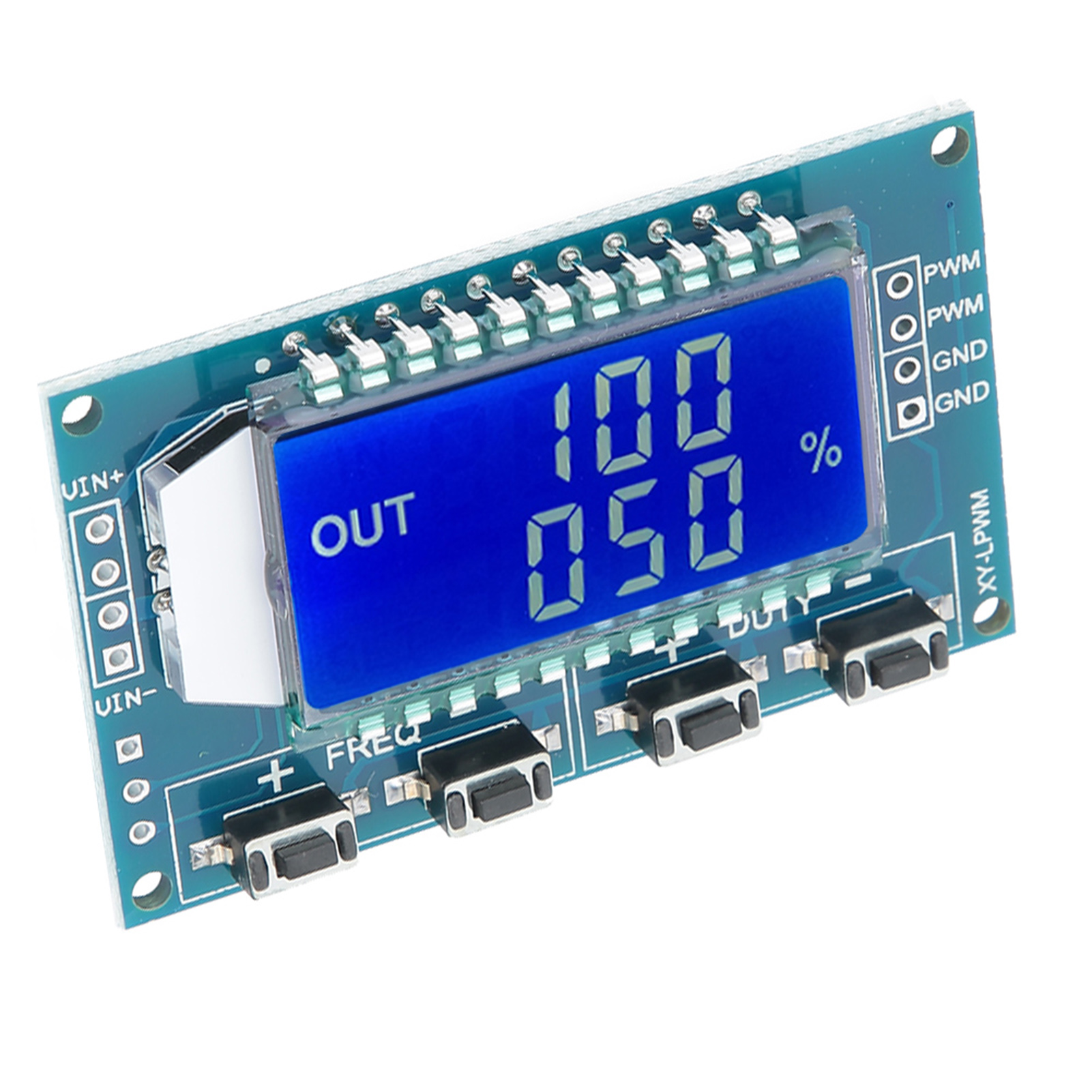

Rechtecksignalgenerator Mit Pwm-impuls, Einstellbarem Tastverhältnis Und Lcd-anzeige

1. Das LCD-Display zeigt Frequenz und Tastverhältnis sehr gut lesbar an. PWM-Ausgangsfrequenz und Tastverhältnis lassen sich separat einstellen. 2. Breiter Frequenzbereich und hohe Genauigkeit. 3. Serielle Kommunikation für mehr Bedienkomfort. 4. Das Modul verfügt über vier unabhängige Tasten zur Einstellung von Frequenz und Tastverhältnis. Kurzes Drücken erhöht oder verringert den Wert um eine Einheit, langes Drücken ermöglicht eine schnelle Erhöhung oder Verringerung. Die Bedienung ist sehr einfach. Die Parameter werden nach der Einstellung automatisch gespeichert und gehen nicht verloren. 5. Breites Anwendungsspektrum, z. B. als Rechtecksignalgenerator, zur Erzeugung von Rechtecksignalen zur Ansteuerung von Motortreibern, zur Erzeugung von einstellbaren Impulsen und zur Ansteuerung entsprechender Schaltungen. Artikeltyp: Signalgenerator Betriebsspannung: 3,3–30 V Frequenzband: 1 Hz–150 kHz Frequenzgenauigkeit: 2 % in jedem Bereich Signalbelastbarkeit: 5–30 mA Ausgangsamplitude: PWM-Amplitude entspricht der Versorgungsspannung Umgebungstemperatur: -20 bis +70 °C Gewicht: 14 g / 0,49 oz (ca.) Modulbeschreibung 1. XXX (ohne Dezimalpunkt): Die kleinste Einheit ist 1 Hz, der Wertebereich liegt zwischen 1 Hz und 999 Hz. 2. Die kleinste Einheit von X,XX (mit Dezimalpunkt an der Hunderterstelle) ist 0,01 kHz, der Wertebereich liegt zwischen 1,00 kHz und 9,99 kHz. 3. XX,X (Dezimalpunkt bei 10): Die kleinste Einheit ist 0,1 kHz; der Wertebereich liegt zwischen 10,0 kHz und 99,9 kHz. 4. XXX (Dezimalpunkt zwischen 10 und 100): Die kleinste Einheit ist 1 kHz; der Wertebereich liegt zwischen 1 kHz und 150 kHz. Frequenzanzeige: 100 bedeutet einen PWM-Ausgangsimpuls von 100 Hz; 1,01 bedeutet einen PWM-Ausgangsimpuls von 1,01 kHz; 54,1 bedeutet einen PWM-Ausgangsimpuls von 54,1 kHz; 1,2,4 bedeutet einen PWM-Ausgangsimpuls von 124 kHz. Das Tastverhältnis reicht von 0 bis 100 %. Alle Einstellungsparameter werden nach dem Ausschalten gespeichert. Anwendungsbereich: 1. Verwendung als Rechtecksignalgenerator zur Erzeugung eines Rechtecksignals für experimentelle Entwicklungen; 2. Verwendung zur Erzeugung eines Rechtecksignals zur Ansteuerung des Motortreibers. 3. Erzeugen von einstellbaren Impulsen für die Verwendung durch den Mikrocontroller; 4. Erzeugen von einstellbaren Impulsen und Steuern zugehöriger Schaltungen (Anwendungen wie z. B. PWM-Dimmgeschwindigkeitsregelung). Serielle Schnittstellensteuerung (Mikrocontroller-TTL-Pegel-Kommunikation) Kommunikationsstandard: 9600 bps Datenbits: 8 Stoppbits: 1 Prüfziffer: keine Flusssteuerung: keine 1. PWM-Frequenz einstellen „F101“: Frequenz auf 101 Hz (001–999) einstellen „F1.05“: Frequenz auf 1,05 kHz (1,00–9,99) einstellen „F10.5“: Frequenz auf 10,5 kHz (10,0–99,9) einstellen „F1.0.5“: Frequenz auf 105 kHz (1,00–1,50) einstellen 2. Tastverhältnis des PWM einstellen „DXXX“: Tastverhältnis des PWM auf XXX einstellen; (001~100) Beispiel: D050, PWM-Tastverhältnis auf 50 % einstellen. 3. Einstellparameter lesen: Senden Sie eine "read"-Zeichenkette und lesen Sie die eingestellten Parameter. Bei Erfolg: DOWN; bei Fehler: FALL. .we-text table td,.we-text table th,.wang-edit-text table td, .wang-edit-text table th ;.we-text table,.wang-edit-text table 1 x Signalgenerator
