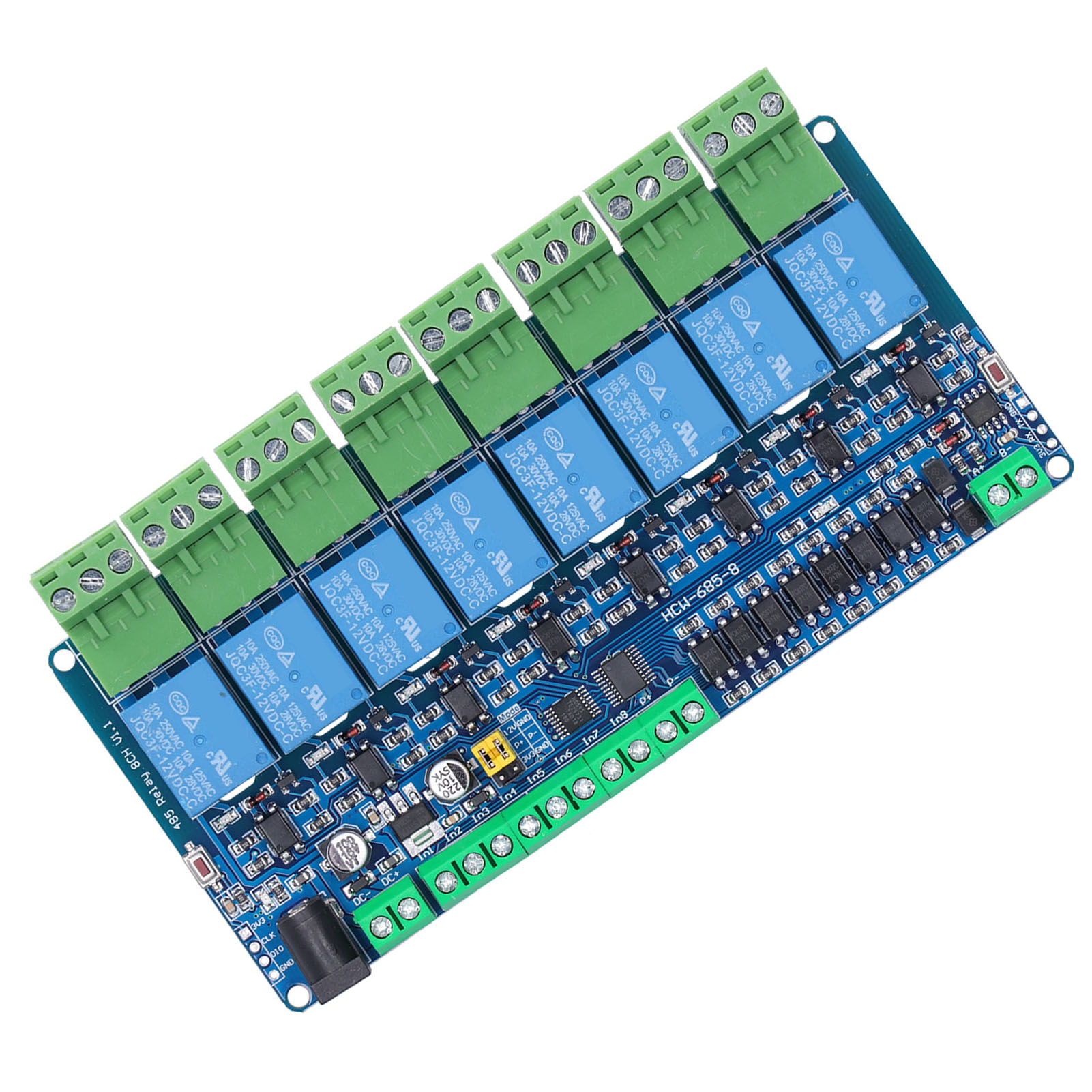

Relais-ausgangsplatinenmodul Aus Kunststoff, 8 Kanäle, Tragbar, Geringer Stromverbrauch, Elektronisches Bauteil

1. Dies ist ein 8-Kanal-12V-Relaisausgangsmodul mit 8 optoentkoppelten Ein- und Ausgängen. 2. Das Relais zeichnet sich durch geringen Stromverbrauch, hohe Genauigkeit und eine RS485-TTL-Kommunikationsschnittstelle aus. 3. Das 8-Kanal-12V-Relais ist tragbar, einfach zu bedienen und leicht zu installieren. 4. Die Stromversorgung erfolgt über einen 12V-Anschluss und ist somit im Alltag sehr praktisch. 5. Es kann zur Steuerung von Smart-Home-Geräten sowie zur Fernsteuerung von Lampen per Mobiltelefon oder Computer verwendet werden. Artikeltyp: Relaisausgangsmodul. Größe: ca. 143 x 67 mm / 5,6 x 2,6 Zoll Kommunikationsschnittstelle: RS485, TTL Ein- und Ausgang: 8-Kanal Optokoppler-Isolation Tasten: Reset-Taste, Benutzertaste Statusanzeige: Benutzer-LED, Betriebsanzeige MCU: STM8S103K Relais-Statusanzeige-LEDs: 8 DC-Stromanschluss: 12-V-Netzteil Stromanschluss: 12-V-Netzteil RTU-Befehlsbaudrate: 9600 8 NONE 1 Hexadezimal senden Hex empfangen Schritte: 1. Die Software stellt die Kommunikationsbaudrate ein. 2. Die Adresse einstellen (die für die Kommunikation verwendete Geräteadresse, die Standardadresse ist 01). Adresse einstellen als: 09 01 10 00 00 00 01 02 00 09 66 56 / Adresse 01 wird in 09 geändert. Adresse einstellen als: 01 01 10 00 00 00 01 02 00 01 66 56 // Ändern in 01 Leseadresse 00 03 00 00 00 01 85 db Rückgabe: 00 03 02 00 01 44 44 // 01 ist die Adresse Die Bedeutung jedes Bytes: 【Nummer Adresse】 1 Elektrische Geräte sind eingeschaltet: 01 05 00 01 01 00 9d 9a Byte 1: Adresse Byte 2: Funktion? Byte 3 4: Registeradresse Byte 56: Registerdaten Byte 78: CRC-Prüfung [Adresse Nr. 1] 0 Geräte sind eingeschaltet: 01 05 00 00 FF 00 8C 3A Relais Nr. 0 ist aus: 01 0500 0000 00 CD Relais Nr. 1 ist ein: 01 05 00 01 FF 00 DD FA Relais Nr. 1 ist geschlossen: 01 05 00 01 00 00 9C OA Relais Nr. 2 ist ein: 01 05 00 02 FF 00 2D FA Relais Nr. 2 ist geschlossen: 01 05 00 02 00 00 6C OA Relais Nr. 3 ist ein: 01 0500 03 FF 00 7C 3A Relais Nr. 3 ist aus: 01 05 00 03 00 00 Relais Nr. 4 ist eingeschaltet: 01 05 00 04 FF 00 CD FB Relais Nr. 4 ist geschlossen: 01 05 00 04 00 00 8C Relais Nr. 5 ist eingeschaltet: 01 05 00 05 FF 00 9C 3B Relais Nr. 5 ist geschlossen: 01 05 00 05 00 00 DD CB Relais Nr. 6 ist eingeschaltet: 01 05 00 06 FF 00 6C 3B Relais Nr. 6 ist geschlossen: 01 05 00 0600 00 2D CB Relais Nr. 7 ist eingeschaltet: 01 05 00 07 FF 00 30 FB Relais Nr. 7 ist geschlossen: 01 05 00 07 00 00 7C 0B Alle aus: 01 0F 00 00 00 08 01 00 FE 95 Alle an: 01 0F 00 00 00 08 01 FF BE D5 1 x Relaismodul
