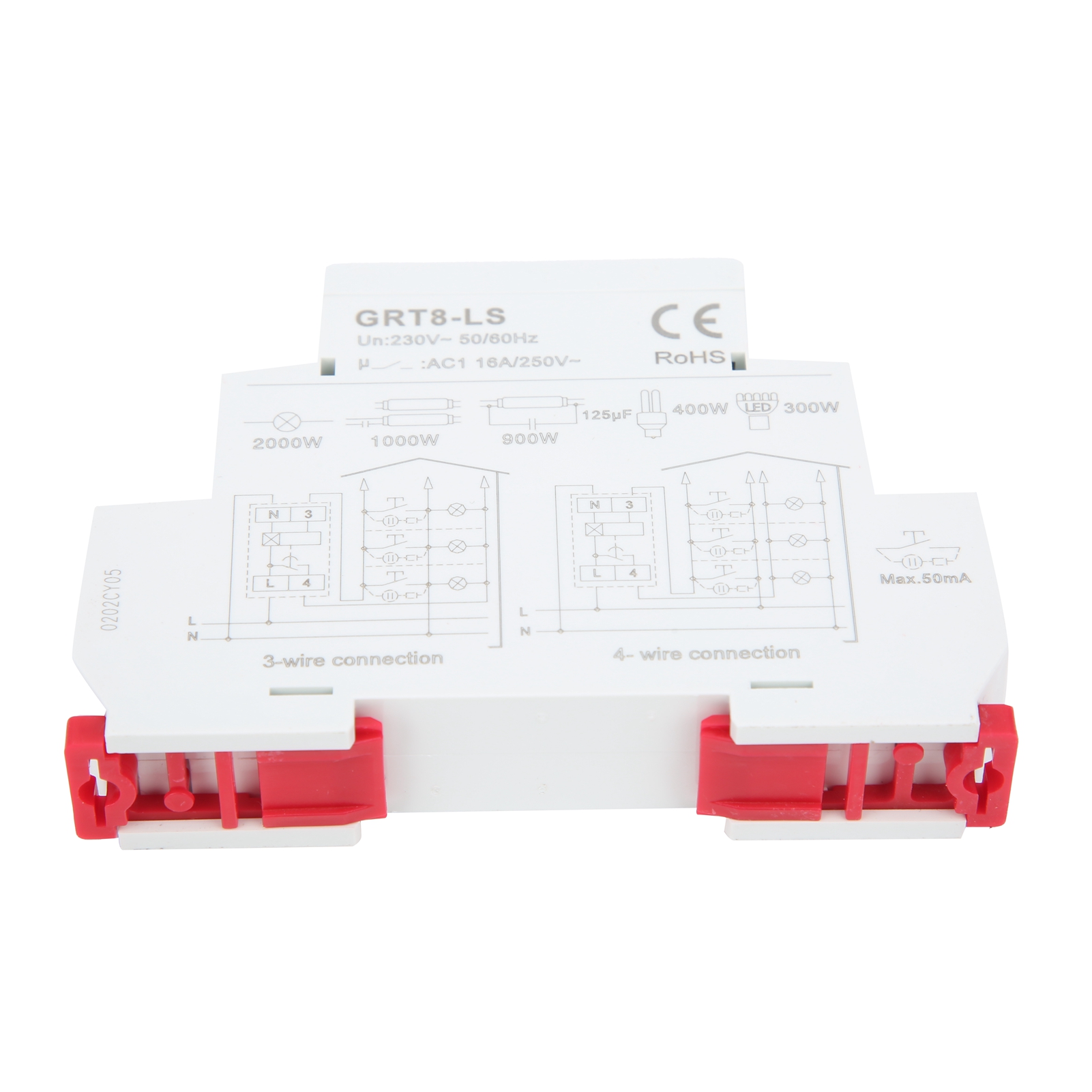

Relais Temporisé À Commutation En Escalier, Équipement De Commande De Distribution Électrique Grt8-ls Ac230v

1. Trois modes de fonctionnement sont disponibles : ON (contact de sortie toujours activé), AUTO (contrôle automatique du délai) et OFF (contact de sortie toujours désactivé). 2. Le délai de 0,5 à 20 minutes est réglable par bouton rotatif, offrant une grande flexibilité. 3. L'état de fonctionnement du relais est indiqué par une LED. Son format ultra-compact (seulement 18 mm de large) permet une installation sur rail de 35 mm. 4. Résistance aux impulsions : 2,5 kV ; tension d'isolement : 250 V ; sécurité renforcée. 5. Possibilité de connecter jusqu'à 75 néons, pour une utilisation quotidienne pratique. Type d'article : Relais temporisé. Fonction : Interrupteur de commande d'escalier temporisé. Borne d'alimentation : LN. Tension d'alimentation nominale : 230 V CA, 50 Hz. Consommation électrique : 6 VA/1,3 W maximum. Plage de fluctuation admissible de l'alimentation : -15 %. Tension de tenue aux impulsions (+10 %) : 2,5 kV Tension d'isolation nominale : 250 V Indicateur d'alimentation : LED verte Plage de temporisation : AUTO : 0,5 à 20 min Méthode de réglage : Bouton rotatif Précision de réglage : 10 % Répétabilité : 0,2 % Connexion pour lampe néon : Oui (N-3 ou L-3) Nombre maximal de connexions pour lampes néon : 230 V, jusqu'à 75 (courant de la lampe néon : environ 0,68 mA/230 V CA) Erreur de fluctuation de température : 0,05 %/°C, à 20 °C Relais de sortie : 1 jeu de contacts normalement ouverts (une extrémité est connectée en interne à L) Puissance de commutation minimale : 500 mW Indication du relais de sortie : LED rouge Durée de vie mécanique : 10 000 000 Durée de vie électrique (charge résistive) : 100 000 Temps de réinitialisation : 200 ms Température maximale de fonctionnement : -20 °C à +55 °C Stockage et transport Température ambiante : -35 °C à +75 °C Méthode d'installation : Montage sur rail de 35 mm environ Indice de protection : IP20 Emplacement d'installation : Tous emplacements Altitude d'installation : < 2000 mètres Degré de pollution : 2 Capacité de câblage : 1 x 2,5 mm² ou 2 x 1,5 mm² 0,8 N·m 1 x Relais temporisé 1 x Manuel d'utilisation
