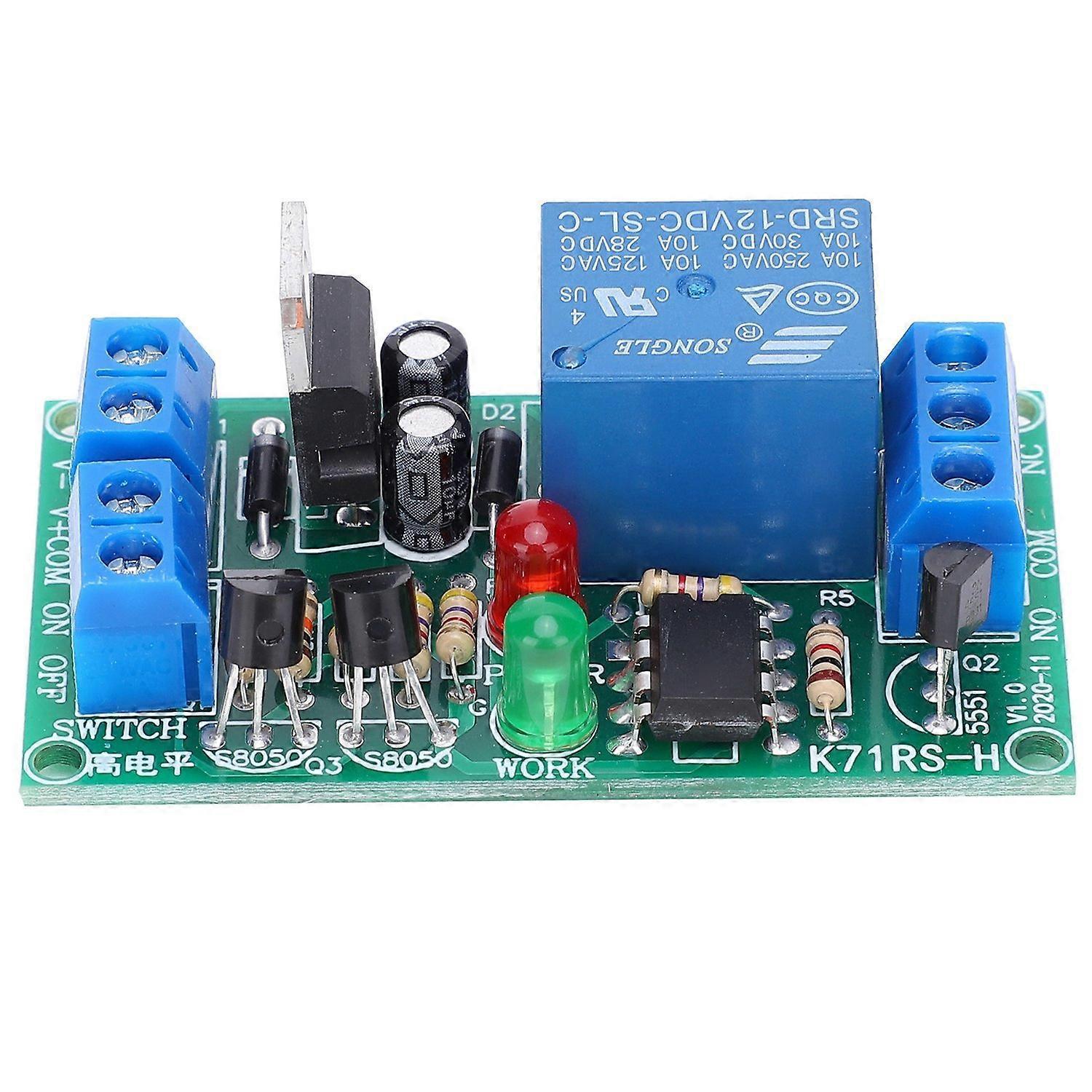

Relaismodul 2-tasten-schaltersteuerung Elektronische Bauteilplatine K71rsh12v 45ma

1. In Kombination mit dem Fahrschalter wird die Drehrichtung des Motors (im Uhrzeigersinn und gegen den Uhrzeigersinn) realisiert, sodass der Fahrweg in einem festgelegten Bereich bleibt. 2. Das Signal für schwache Ströme wird erweitert, um Geräte mit hohem Stromverbrauch zu steuern. Starke Ströme werden durch schwache Ströme kontrolliert, was einen sicheren und stabilen Betrieb gewährleistet. 3. Die Kombination aus Ein-/Ausschalter und Vibrationssensor löst einen Alarm aus und beugt so Unfällen effektiv vor. 4. Der Eingang ist für hohe Eingangsspannungen ausgelegt: Ab 1,0 V ist das Gerät eingeschaltet. Der Ausgangsspannungsbereich des Schaltsignals liegt zwischen 1,0 V und 30 V. 5. Das Gerät ist kompakt, leicht zu transportieren und zu lagern, benutzerfreundlich und bietet eine hohe Leistung. Spezifikation: Artikeltyp: Relaismodul. Betriebsspannung: 12 V DC. Ruhestrom: 2 mA (mit Betriebsanzeige, 0,5 mA ohne Betriebsanzeige). Betriebsstrom: 45 mA. Entstörfestigkeit: Die Entstörzeit des Eingangsschalters beträgt 20 Millisekunden. Schaltvorgänge unter 20 Millisekunden werden als Störsignale gewertet und ignoriert. Ausgangsmodus: Relaiskontakt, nicht geladen (auch als potentialfreier Kontakt bekannt). COM: Gemeinsamer Anschluss. NO: Normalerweise offen, d. h. das Modul ist von COM getrennt, wenn es nicht an die Stromversorgung angeschlossen ist (geschlossen). NC: Normalerweise geschlossen, d. h. das Modul ist mit COM verbunden, wenn es nicht an die Stromversorgung angeschlossen ist (geschlossen). Ausgangsleistung: Maximal 10 A bei 250 V AC oder 10 A bei 30 V DC. Modulgröße: Ca. 58 x 32 mm. Höhe: Ca. 18 mm / 0,7 Zoll Befestigungslöcher: Ca. 54 x 28 mm / 2,1 x 1,1 Zoll Lochdurchmesser: Ca. 2,6 mm / 0,1 Zoll Anschluss V+COM: Der positive Eingang der Modulstromversorgung, gleichzeitig die gemeinsame Leitung der beiden Schalter. V-: Der negative Eingang der Modulstromversorgung. EIN: Schalter einschalten, Relais durch Drücken sofort anziehen lassen und gedrückt halten (bis der AUS-Schalter gedrückt wird). AUS: Schalter ausschalten, Relais durch Drücken sofort abschalten. Lieferumfang: 1 x Relaismodul
