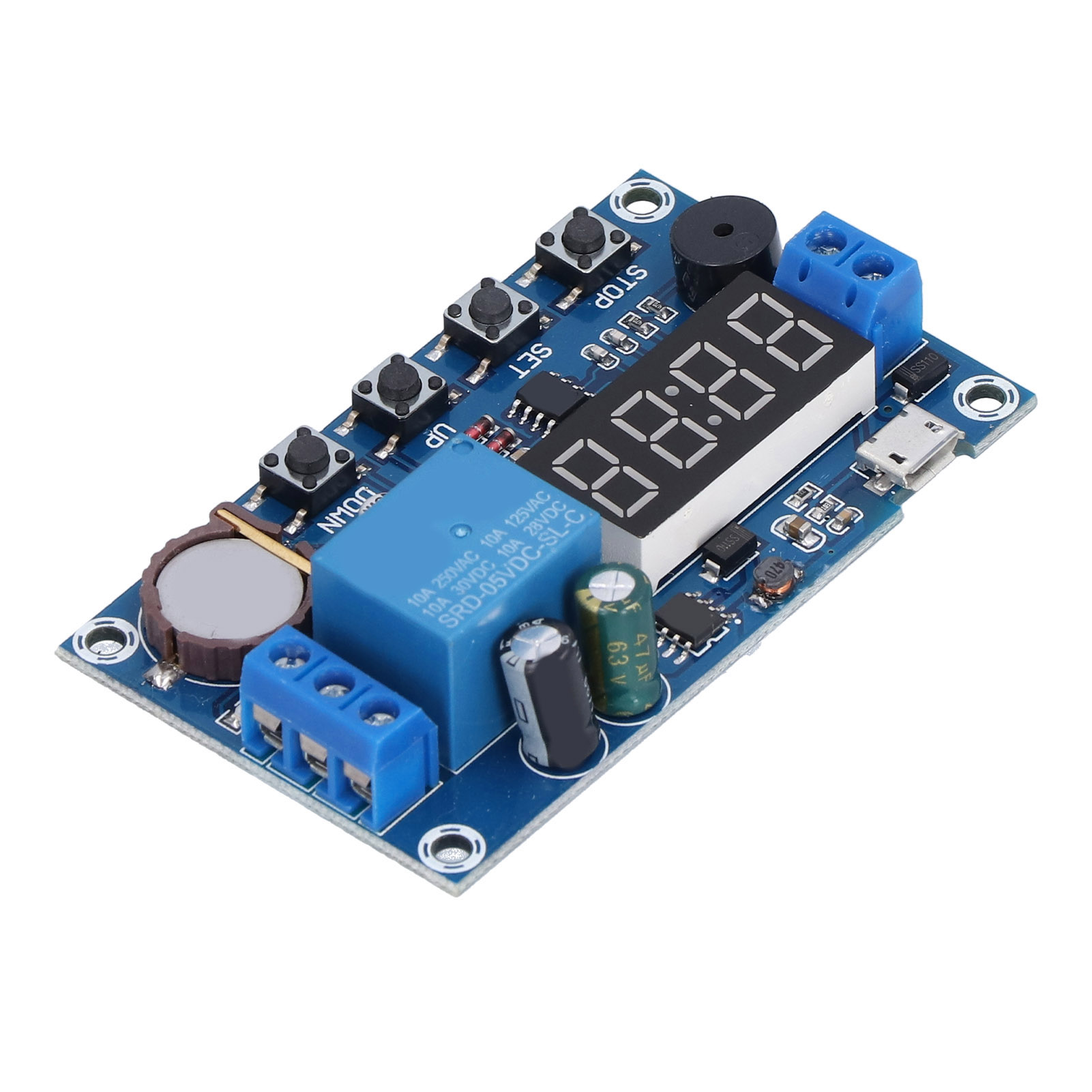

Relaismodul, Echtzeit-zeitmessung (5 Zeitperioden), 24-stunden-verzögerungstimer, Verpolungsschutz, Summer, Warnschalter, Steuerplatine

1. Das Relaismodul verfügt über eine Zeitsteuerungsfunktion mit Ein- und Ausschaltverzögerung (24 Stunden). 2. Das Multifunktions-Zeitrelais unterstützt einen Weitbereichsspannungsbereich von 5,0 V bis 60 V und eignet sich für Smart-Home-Anwendungen, Schutzgeräte usw. 3. In einem Modus können bis zu fünf Zeiträume individuell eingestellt werden. 4. Das Modul ist mit einem akustischen Alarm und einem Verpolungsschutz ausgestattet, der ein Durchbrennen bei falscher Verpolung verhindert. 5. Schlafmodus: Innerhalb von fünf Minuten ohne Bedienung schaltet sich die Digitalanzeige automatisch ab, das Programm läuft normal weiter. Funktionsmodus-Übersicht: OPE: Relais-Schließzeit; CLE: Relais-Ausschaltzeit; Zeiträume: PE-1 bis PE-5, 5 Zeiträume "----": Funktionsabschirmung; P-1: Tägliches Schließen des OPE-Relais/Ausgangsimpuls; Ausschalten des CLE-Relais/Ausgangsimpuls; P-2: Schließen des OPE-Relais/Ausgangsimpuls am selben Tag; Ausschalten des CLE-Relais/Ausgangsimpuls; P-3: Tag des Monats und Wochentags: Schließen des OPE-Relais/Ausgangsimpuls; Ausschalten des CLE-Relais/Ausgangsimpuls; P-4: Zeitraum des Monats, Beginn und Ende: Schließen des OPE-Relais/Ausgangsimpuls; Ausschalten des CLE-Relais/Ausgangsimpuls; P-5: Zeitraum des Monats, Beginn und Ende: Schließen des OPE-Relais/Ausgangsimpuls; Ausschalten des CLE-Relais/Ausgangsimpuls; Batterieinformationen: 3V-Knopfzelle CR1220, 200 mAh (Eingebaute Batterie im Lieferumfang enthalten) Hinweis: Stoppzeit/-datum (CLE) > Startzeit/-datum (OPE) 2. So stellen Sie die Parameter ein: Halten Sie im Zeitlauf-Interface die SET-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Das System gelangt in das Parametereinstellungs-Interface: 1. Wählen Sie den Zeitraum: PE-1 bis PE-5 durch kurzes Drücken der AUF- und AB-Tasten; 2. Wählen Sie den Modus: „----“ P-1 bis P-5 (d. h. der Zeitraum ist auf den entsprechenden Modus eingestellt) durch kurzes Drücken der AUF- und AB-Tasten; („----“ bedeutet, dass dieser Zeitraum gesperrt ist) Hinweis: Der Wiederholungsmodus für jeden Zeitraum kann aus „----“, P-1 bis P-5 ausgewählt werden; zum Beispiel: 5 Zeiträume können gleichzeitig im P-1-Modus arbeiten, oder Zeitraum 1 läuft im P-1-Modus, Zeitraum 2 läuft im P-2-Modus usw.; Es ist sehr praktisch und flexibel und kann je nach Bedarf beliebig kombiniert werden. 3. Nach Auswahl des Modus drücken Sie kurz die SET-Taste, um die Zeitzoneneinstellung aufzurufen. Dort können Sie durch kurzes Drücken der SET-Taste die Parameter umschalten: „OPE“ Startzeitpunkt, „CLE“ Endzeitpunkt, „dAE“ Datumsinformationen. 4. Nach Abschluss der Parametereinstellungen verlassen Sie die Einstellungen, indem Sie die SET-Taste 2 Sekunden lang gedrückt halten und dann loslassen. Überprüfen Sie die Parametereinstellungen. Speichern Sie die Parameter, falls sie korrekt sind, und kehren Sie zur Zeitanzeige zurück. Bei fehlerhaften Parametern wird eine Fehlermeldung („ERR“) angezeigt (Stoppzeitpunkt/-datum Startzeit/Datum (OPE) Zusätzliche Funktionen: Jeder Zeitraum kann individuell eingestellt werden. In der spezifischen Parametereinstellungsschnittstelle (nach dem zweiten Schritt) kann durch kurzes Drücken der STOP-Taste der Ausgabemodus umgeschaltet werden: OUT1: Startpunkt schaltet das Relais ein, Endpunkt schaltet das Relais aus. OUT2: 1-Sekunden-Impulsausgabe zum festgelegten Zeitpunkt. In der spezifischen Parametereinstellungsschnittstelle (nach dem zweiten Schritt) kann durch langes Drücken der STOP-Taste der Klingelmodus umgeschaltet werden: bLL0: Klingeln deaktiviert. bLL1: Klingeln aktiviert. Hinweis: Nach dem Klingeln kann das Klingeln durch Drücken einer beliebigen Taste gestoppt werden. Funktionserweiterung der STOP-Taste: Relais-Aktivierungsmodus: 1. EIN: Das Relais ist während der Einschaltzeit eingeschaltet. 2. AUS: Das Relais ist gesperrt und immer ausgeschaltet. Durch kurzes Drücken der STOP-Taste auf der Zeitanzeige kann zwischen EIN und AUS umgeschaltet werden. Der aktuelle Status blinkt, anschließend kehrt die Hauptschnittstelle zurück. (Diese Funktion ist eine Not-Aus-Funktion; ein Tastendruck öffnet und schließt das Relais.) Nach der Sperrung des Relais fungiert es nach der entsprechenden Moduseinstellung als Wecker. Schlafmodus: 1. CP-Schlafmodus: Nach fünf Minuten ohne Bedienung schaltet sich die Digitalanzeige automatisch ab, das Programm läuft normal weiter. 2. OD-Normalmodus: Die Digitalanzeige ist permanent eingeschaltet. Um zwischen CP- und OD-Modus zu wechseln, halten Sie im Zeitanzeige-Interface die STOP-Taste 2 Sekunden lang gedrückt und lassen Sie sie dann los. Der aktuelle Status blinkt, anschließend kehren Sie zur Hauptoberfläche zurück. 1 x Relaismodul
