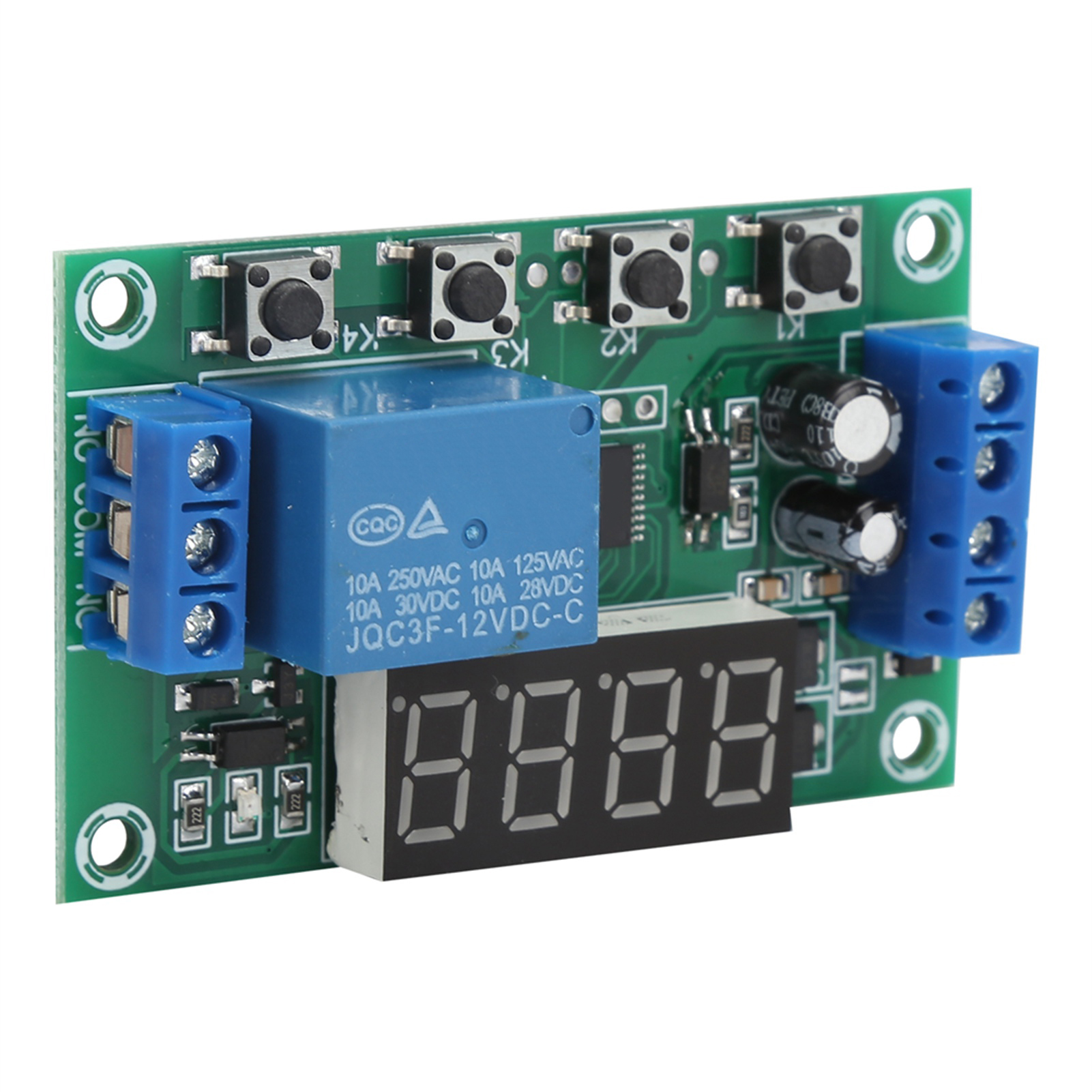

Relaismodul-einkanal-zyklus-triggerverzögerungssteuerungs-erweiterungsplatine Yyc-2s Dc12v

1. Das Relaismodul ist einkanalig, wird im Betrieb nicht durch zusätzliche Schaltungen gestört und arbeitet sicher und stabil. 2. Die Versorgungsspannung beträgt 12 V DC. Es kann DC- oder AC-Lasten bis 5 A steuern und deckt somit ein breites Anwendungsspektrum ab. 3. Das Relaismodul eignet sich als DIY-Entwicklungsboard zur Ansteuerung von Magnetventilen, Wasserpumpen, Motoren, LED-Streifen usw. 4. Als Abschaltverzögerungsschalter ist die Zeit von 0,01 Sekunden bis 999 Minuten einstellbar. 5. Kompakte Bauweise mit Befestigungslöchern für einfache Montage und Demontage. Artikeltyp: Relaismodul Material: Harz Versorgungsspannung: DC12V Modell: YYC-2S DC12V Tastenansteuerung: (Positive Ansteuerung: DC- und IN- sind kurzgeschlossen, DC+ und IN+ sind mit der Taste verbunden) 1. Funktionsliste: P-11: Tippbetrieb (Zieht das Signalrelais an, das Signal verschwindet und das Relais stoppt) P-12: Selbstverriegelung (Schaltet das Signalrelais einmal ein und stoppt es dann wieder) P-13: Signal geben, das Relais stoppt automatisch nach einer Sekunde; Ansteuerung während der Verzögerungszeit ungültig P-14: Signal geben, das Relais stoppt automatisch für eine Sekunde; Ansteuerung zur erneuten Zeitmessung während der Verzögerungszeit P-15: Signal geben, das Relais stoppt automatisch für eine Sekunde; während der Verzögerungszeit wird der Überlagerungstimer ausgelöst P-16: Signal geben, das Relais stoppt automatisch für eine Sekunde; Trigger-Reset während der Verzögerungszeit P-17: Signal wird gesendet, das Relais schließt, das Eingangssignal wird getrennt und die Stromzufuhr wird nach Beginn der Zeitmessung A Sekunde abgeschaltet. Das Signal bleibt während der Verzögerungszeit ausgegeben, die Zeitmessung stoppt. P-18: Nach dem Einschalten schließt das Relais sofort und schaltet die Stromzufuhr nach einer Verzögerung von A Sekunden ab; bis zum nächsten Einschalten. P-21: Signal wird gesendet, nach einer Verzögerung von A Sekunde schließt das Relais. P-22: Signal wird gesendet, nach mehr als A Sekunde schließt das Relais, das Signal verschwindet und das Relais stoppt. P-23: Nachdem das Signal länger als A Sekunden verschwunden ist, schließt das Relais, ein Signal wird empfangen und das Relais stoppt. P-24: Es wird ein Signal empfangen. Nach A Sekunde schließt das Relais. Nachdem das Signal länger als A Sekunde verschwunden ist, stoppt das Relais. P-25: Es wird ein Signal empfangen. Nach A Sekunde schließt das Relais. Sobald ein weiteres Signal länger als A Sekunde empfangen wird, stoppt das Relais. P-26: Bei einem Signal schließt das Relais nach einer Sekunde. Sobald das Signal verschwindet, schließt das Relais erneut nach einer Sekunde. P-27: Bei einem Impulssignal schließt das Relais. Ohne Impulssignal bleibt das Relais für eine Sekunde geschlossen. (Das Vorhandensein oder Verschwinden eines Signals wird als fehlendes Impulssignal gewertet.) P-28: Nach dem Einschalten bleibt das Relais nach einer Verzögerung von A Sekunden geschlossen, bis die Stromversorgung unterbrochen wird. P-31: Nach dem Einschalten ist das Relais für eine Sekunde geschlossen, für B Sekunden geöffnet usw. (Endlosschleife). Bei Stromausfall wird die Schleife beendet. P-32: Bei einem Signal wird die Endlosschleife P-31 gestartet. Sobald das Signal verschwindet, wird die Schleife beendet. P-33: Ein Signal startet die Endlosschleife P-31. Ein weiteres Signal beendet die Schleife P-34: Nach dem Einschalten schließt das Relais nach einer Verzögerung von A Sekunden und stoppt nach B Sekunden. P-35: Bei einem Signal schließt das Relais nach einer Verzögerung von A Sekunden und bleibt nach B Sekunden geschlossen. P-36: Bei einem Signal schließt das Relais nach A Sekunden und stoppt nach B Sekunden. Das Signal verschwindet, und der Timer wird zurückgesetzt. P-37: Bei einem Signal stoppt das Relais automatisch für A Sekunden, sobald es geschlossen ist, und zählt anschließend B Sekunden. Innerhalb der Zeitspanne A+B ist die Signalauslösung ungültig. P-38: Bei einem Signal stoppt das Relais automatisch nach A Sekunden, stoppt nach B Sekunden und stoppt erneut automatisch, sobald es wieder für A Sekunden geschlossen wird. P-41: Keine Aktion bei einem Signal; Auslösung beim Verschwinden des Signals. Das Relais wird nach einer Verzögerung von Zeit A getrennt. P-42: Das Signal verschwindet. Nach einer Verzögerung von Zeit A schaltet das Relais; die Arbeitszeit B endet. P-43: Das Signal verschwindet. Nach Ablauf von Zeit A schaltet das Relais; die Arbeitszeit B endet. P-44: Nach dem Einschalten schaltet das Relais für Zeit A und dann für Zeit B. Es schaltet sich nach C Zyklen automatisch ab. P-45: Keine Aktion beim Einschalten. Nach dem Anlegen des Signals schaltet das Relais für Zeit A, dann für Zeit B. Nach C Zyklen schaltet es sich automatisch ab. Bei erneutem Anlegen des Signals wird der Vorgang wiederholt. P-46: Nach mehr als A Signalimpulsen schließt das Relais. Es bleibt geschlossen. Beim Ausschalten schaltet es sich ab. P-47: Nach mehr als A Signalimpulsen schli
