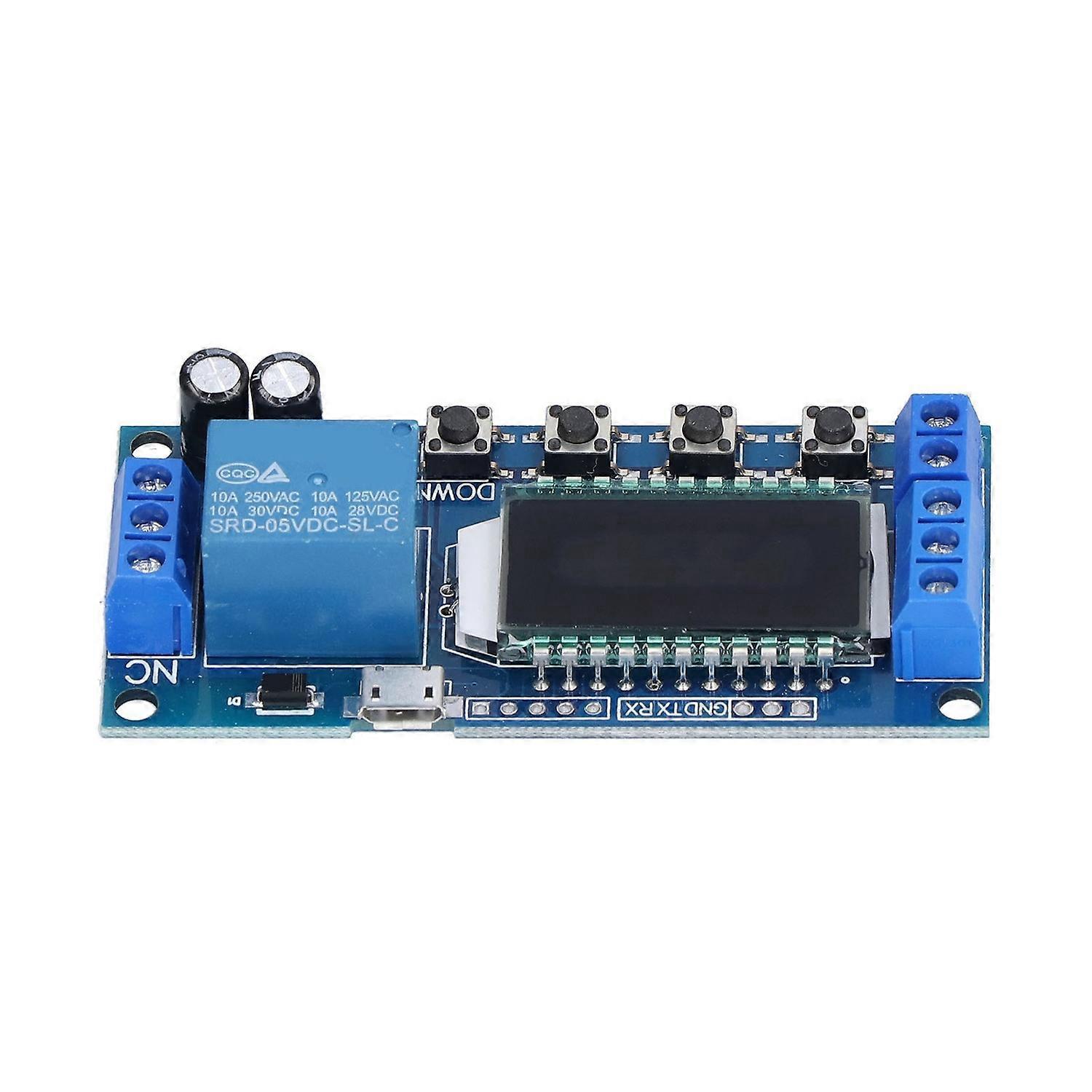

Relaismodul Lcd-verzögerung Stromausfall Zyklische Zeitsteuerung Elektronische Bauteile Xylj02

1. Mit flüssigem LCD-Display: Der aktuelle Modus ist klar, übersichtlich und benutzerfreundlich dargestellt. 2. Alle Schaltverzögerungen des Relaismoduls sind stufenlos von 0,01 Sekunden (minimal) bis 9999 Minuten (maximal) einstellbar. 3. Ausgestattet mit einer Stopptaste (STOP-Taste) und Verpolungsschutz. 4. Im Schlafmodus schaltet sich die LCD-Hintergrundbeleuchtung nach 3 Minuten Inaktivität automatisch ab. Durch Drücken einer beliebigen Taste wird das Display wieder aktiviert. 5. Verschiedene OP-, CL- und LOP-Parameter können unabhängig voneinander eingestellt und gespeichert werden. Die Parameter bleiben erhalten und müssen nach einem Neustart nicht neu eingestellt werden. Spezifikationen: Produkttyp: Relaismodul; Ausgangsleistung: Steuerung/Kommunikation bis 220 V/5 A; Ruhestrom: 15 mA; Betriebsstrom: 50 mA; Lebensdauer: 100.000 Schaltzyklen; Betriebstemperatur: 40 bis 85 °C; Größe: ca. 8,0 x 3,8 x 1,8 cm / 3,1 x 1,5 x 0,7 Zoll Parametereinstellungen 1. Halten Sie die Set-Taste gedrückt, um die Setup-Oberfläche aufzurufen; 2. Stellen Sie zuerst den Arbeitsmodus ein. Der Arbeitsmodus blinkt und wird durch kurzes Drücken der Auf-/Ab-Taste eingestellt; 3. Drücken Sie die Set-Taste, wählen Sie den Arbeitsmodus aus und rufen Sie die Systemparametereinstellungen auf; 4. Die Systemparameter blinken. Ändern Sie die Parameter durch kurzes Drücken der Auf-/Ab-Taste; (Hinweis: Kurzes Drücken der Set-Taste im Modus P-1 ~ P-3); 5. Drücken Sie die Set-Taste kurz, um die entsprechende Parameterwert-Einstellungsoberfläche aufzurufen. Drücken Sie die Auf-/Ab-Taste kurz oder lang, um die Wertgröße zu ändern. Ändern Sie die Werte in der Oberfläche im Parameter Op / Cl. Sie können die Dezimalpunktposition durch kurzes Drücken der Stopp-Taste ändern. Ändern Sie die Zeiteinheit (1 s / 0,1 / 0,015 / 1 min). 6. Alle Parametereinstellungen sind abgeschlossen. Drücken Sie die Set-Taste, um die Parametereinstellungen zu speichern und die Einstellungsoberfläche zu verlassen. Hauptfunktionen: 1. Automatischer Schlafmodus: Im Betriebsmodus kann der automatische Schlafmodus durch langes Drücken der Stopp-Taste aktiviert oder deaktiviert werden. Nach 3 Sekunden wird „Ein“ oder „Aus“ angezeigt, und die Oberfläche wird automatisch verlassen. 2. Die Relaisfunktion wird im Betriebsmodus ausgewählt. Durch kurzes Drücken der Stopp-Taste wird die Relaisfunktion gestartet oder deaktiviert. Wenn die Relaisfunktion deaktiviert wird, blinkt das System. 3. Umschalten des Anzeigeinhalts im P-5- oder P-6-Modus: Durch kurzes Drücken der Abwärtstaste kann der Anzeigeinhalt (Laufzeit/Schleife) umgeschaltet werden. 4. Es gibt sieben Betriebsmodi: P1. Nach Auslösung des Signals schaltet das Relais für die gewünschte Zeit ein und dann wieder aus. Innerhalb dieser Zeit wird das Signal erneut ausgelöst (sofern das Signal bereits einmal ausgelöst wurde). P2. Nachdem das Signal ausgelöst wurde, schaltet das Relais für die Betriebszeit ein und anschließend wieder aus. Innerhalb dieser Betriebszeit wird das Signal erneut ausgelöst. (Wenn das Signal bereits einmal ausgelöst wurde, geschieht dies nur einmal.) P3. Nachdem das Signal ausgelöst wurde, schaltet das Relais für die Betriebszeit ein. Da das Signal zwischenzeitlich unterbrochen ist, wird es erneut ausgelöst, das Relais schaltet aus und die Zeitmessung wird gestoppt. (Wenn das Signal bereits einmal ausgelöst wurde, geschieht dies nur einmal.) P4. Nach dem Auslösesignal wird das Relais unterbrochen, schaltet für die Betriebszeit ein und nach Ablauf der Zeitmessung wieder aus. (Wenn das Signal bereits einmal ausgelöst wurde, geschieht dies nur einmal.) P5. Durch das Auslösesignal wird das Relais eingeschaltet, unterbricht die Zeitmessung und wiederholt den oben beschriebenen Vorgang. Anschließend wird der Schleife erneut ein Signal zugeführt, das Relais schaltet aus und der Zähler wird gestoppt. Die Anzahl der Zyklen (Zähler) kann eingestellt werden. P6. Nach dem Einschalten ohne Triggersignal schaltet das Relais für die Op-Zeit ein und für die Cl-Zeit wieder aus. Dieser Vorgang wird wiederholt. Die Anzahl der Zyklen (lop) ist einstellbar. P7. Signalhaltefunktion: Bei Anliegen eines Triggersignals erfolgt eine Zeitverzögerung. (Wenn ein Triggersignal empfangen wurde, schaltet das Relais ein.) Lieferumfang: 1 x Relaismodul
