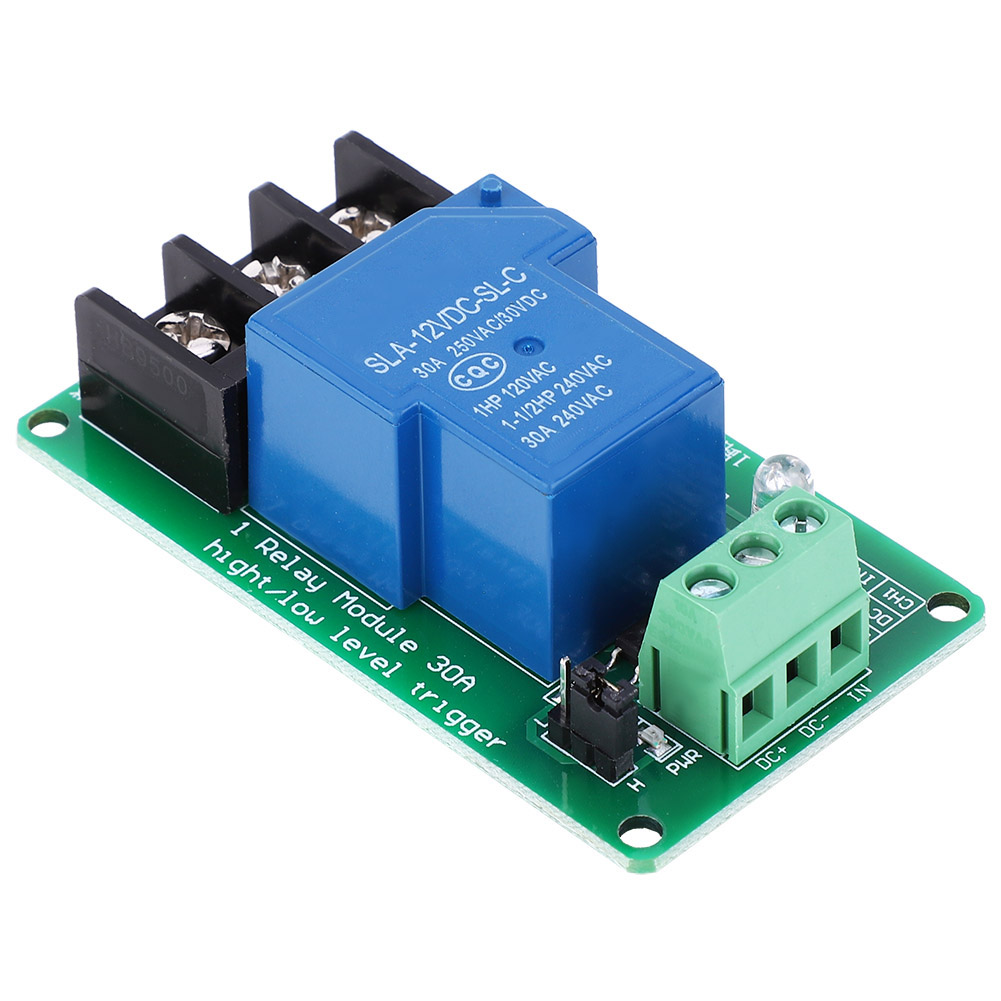

Relaismodul Mit 1 Kanal Und Optokoppler-isolation, Unterstützt High- Und Low-pegel-triggerschalter, 30 A, 12 V

1. Das Modul verwendet ein hochwertiges 30-A-Relais. Die maximale Belastung der Öffner-Schnittstelle beträgt: AC 250 V / 30 A, DC 30 V / 30 A. 2. SMD-Optokoppler-Isolation sorgt für hohe Ansteuerleistung und stabile Performance. Der Triggerstrom beträgt 5 mA. 3. Die Betriebsspannung des Moduls beträgt wahlweise 5 V oder 12 V. 4. Die Triggerspannung des Moduls kann per Jumper auf High- oder Low-Pegel eingestellt werden. 5. Benutzerfreundliches Schnittstellendesign: Alle Schnittstellen können direkt über Klemmenblöcke herausgeführt werden. Artikeltyp: Relaismodul. Optionale Ausführung: 5-V- oder 12-V-Relaisversion. Ruhestrom: 5 V: 5 mA: 190 mA: 2–4 mA: Maximalstrom: Triggerstrom: 12 V: 5 mA: 80 mA: 2–4 mA: Modulschnittstellenbeschreibung: 1. DC+: Pluspol der Gleichstromversorgung des Moduls (positive Spannung am Triggeranschluss). 2. DC-: Minuspol der Gleichstromversorgung des Moduls. (Triggerspannung am Minuspol) 3. IN: Signaltriggeranschluss (Standardtriggerspannung entspricht der Versorgungsspannung) 4. Auswahl des Triggermodus (High/Low-Pegel): Wie in der Abbildung dargestellt, ist der IN-Anschluss bei Verbindung mit dem L-Anschluss ein Low-Pegel-Trigger, bei Verbindung mit dem H-Anschluss ein High-Pegel-Trigger. 5. Schließer (NC): Normalerweise geschlossener Relaisanschluss 6. Gemeinsamer Anschluss (COM): Gemeinsamer Relaisanschluss 7. Öffner (NO): Normalerweise geöffneter Relaisanschluss 1 x Relaismodul
