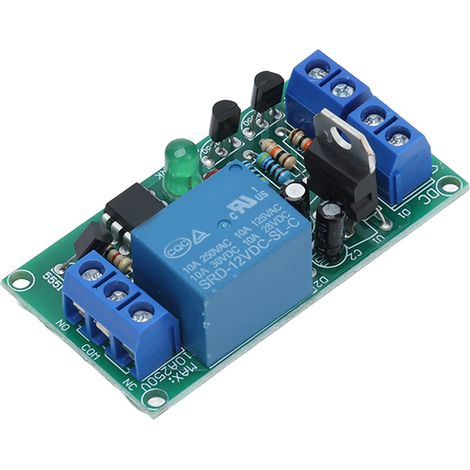

Relaismodul Mit 2 Tasten, Ein/aus-schalter, Hochpegel-triggerschaltung, Stromversorgungsplatine, 12 V Dc, K71rs

1. [2-Tasten-Steuerung] Relaismodul mit 2 Tasten, geeignet für verschiedene Anwendungen, bei denen zwei Tasten zum Ein- und Ausschalten verwendet werden.2.[Für Motoren] In Kombination mit einem Wegschalter ermöglicht es die Drehung des Motors im Uhrzeigersinn (CW) und gegen den Uhrzeigersinn (CCW) innerhalb eines festgelegten Bereichs.3.[Alarmauslöser] Der Netzschalter ist mit einem Vibrationssensor gekoppelt, der den Alarm auslöst. Er kann automatisch ausgelöst oder manuell gestoppt werden.4.[Verpolungsschutz] Das Relaismodul verfügt über einen Verpolungsschutz und wird bei falscher Stromversorgung nicht beschädigt.5.[Anzeigen] Die rote LED leuchtet, wenn das Modul eingeschaltet ist. Die grüne LED leuchtet, wenn das Relais anzieht.6.[HOCHLEISTUNGS-Trigger] Der Hochpegel-Trigger-Eingangsmodus kann zur Ansteuerung von Geräten mit hohem Stromverbrauch verwendet werden, um schwache Stromsignale zu verstärken. Produkttyp: 12-V-Relaismodul. Betriebsspannung: 12 V DC (10–15 V). Ruhestrom: 2 mA (mit Betriebsanzeige), 0,5 mA (ohne Betriebsanzeige). Betriebsstrom: 45 mA bei 12 V. Eingangsmodus: Hochpegel-Trigger, d. h. ab 2,0 V wird ein Signal als verbunden betrachtet. Der Schaltspannungsbereich beträgt bis zu 30 V. Störungsunterdrückung: Die Eingangsschaltzeit beträgt 20 ms. Schaltvorgänge unter 20 ms werden als Störungen erkannt und ignoriert. Ausgangsmodus: Relaiskontakt, potentialfreier Kontakt. COM: Öffner. NO: Normalerweise offen, d. h. das Modul ist im spannungslosen Zustand (geschlossen) von COM getrennt. NC: Normalerweise geschlossen, d. h. das Modul ist im spannungslosen Zustand (geschlossen) mit COM verbunden. Ausgangsleistung: Maximal 10 A bei 250 V AC oder 10 A bei 30 V DC. Die Ansteuerleistung für ohmsche Lasten unter 220 V beträgt 2200 W. Für Motorlasten wird eine Leistung unter 1200 W empfohlen. Modulgröße: ca. 58 x 32 mm, Höhe: ca. 18 mm. Montagebohrung: ca. 54 x 28 mm, Öffnung: ca. 2,6 mm. Anschlussbeschreibung: V+COM: Der positive Eingang der Modulstromversorgung und gleichzeitig die gemeinsame Leitung der beiden Schalter. V-: Der negative Eingang der Modulstromversorgung. EIN: Einschalttaste. Durch Drücken dieser Taste wird das Relais sofort angezogen und bleibt angezogen (bis die AUS-Taste gedrückt wird). AUS: Ausschalttaste. Durch Drücken dieser Taste wird das Relais sofort abgeschaltet. Lieferumfang: 1 x Relaismodul
