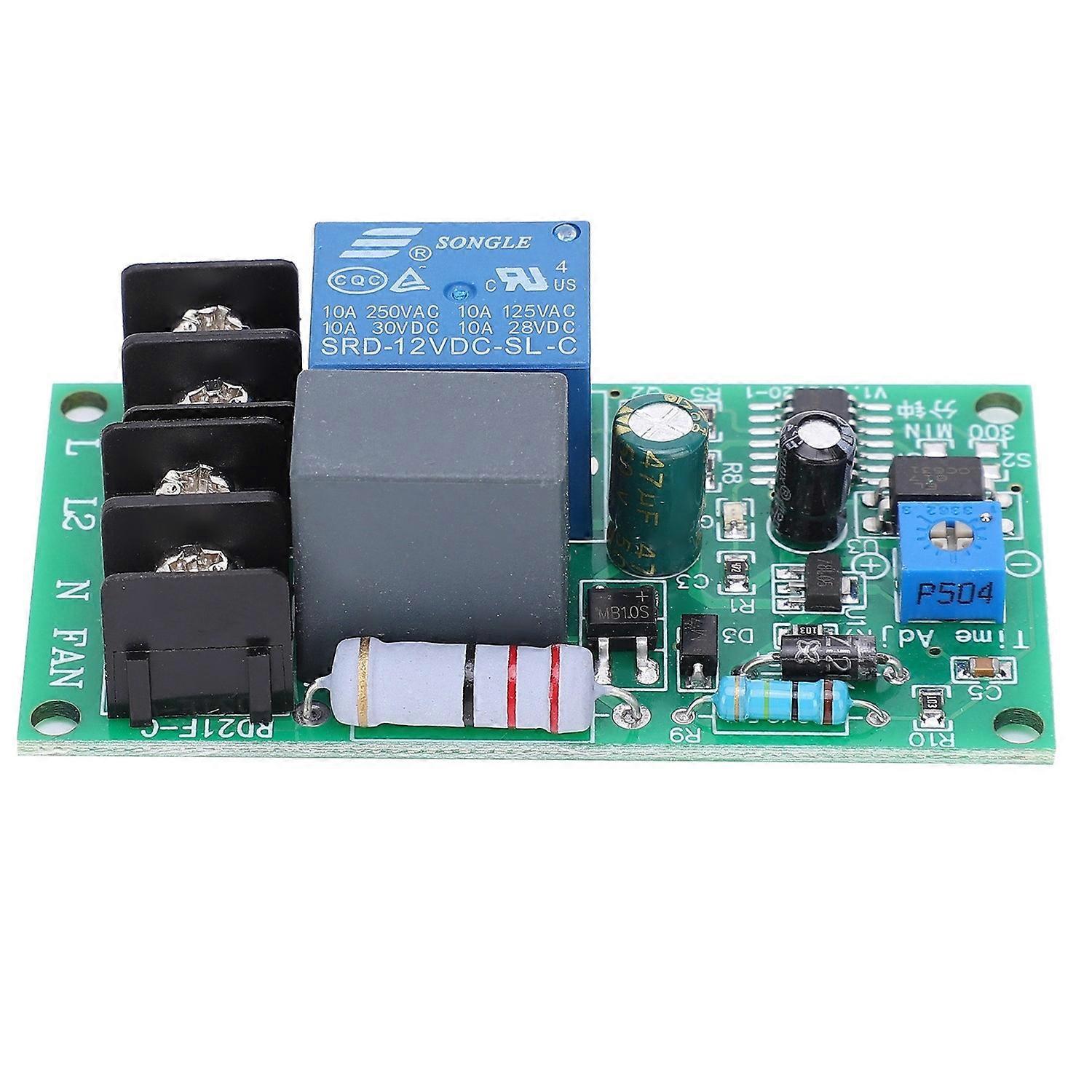

Relaismodul Verzögerungs-ausschalter Steuerplatine Elektronisches Bauteil Rd21f-c 220v

1. Der Hauptsteuerchip ist ein industrietauglicher Mikrocomputer mit präziser Zeitmessung und hoher Störfestigkeit. 2. Die Stromversorgung erfolgt über einen RC-Abwärtswandler mit direktem Wechselstromanschluss. Dadurch entfällt die separate Abwärtswandlerschaltung und der Verdrahtungsaufwand wird reduziert. 3. Das Relais verfügt über einen großen Verzögerungsbereich, einstellbar von 0,2 Sekunden bis 5 Stunden. 4. Kompakte Bauweise, leicht zu transportieren und zu lagern, komfortabel in der Anwendung und leistungsstark. 5. Strenge Qualitätskontrolle und -sicherung, hohe Sicherheit – sorgenfreier Einsatz. Spezifikationen: Produkttyp: Relaismodul; Versorgungsspannung: 220 V AC (Spannungsbereich 100–250 V); Leistungsaufnahme: 0,8 W (0 W im Standby-Modus); Belastbarkeit: 10 A; Ausgangsform: Aktiver Ausgang; Lebensdauer: > 100.000 Schaltzyklen (Volllast), > 10 Millionen Schaltzyklen (Leerlauf); Abmessungen (mm): ca. 68 x 36 x 22 mm / 2,7 x 1,4 x 0,9 Zoll Schraubenloch: Mittenabstand: ca. 63 x 31 mm / 2,5 x 1,2 Zoll Lochdurchmesser: ca. 3,2 mm / 0,1 Zoll Anschluss: 1. Schließen Sie den stromführenden Leiter an L und den Neutralleiter an N an. 2. Der Schalter wird an L und L2 angeschlossen. 3. Die Last wird an den Lüfteranschluss N angeschlossen. Zeitbereichseinstellung: Mit S2 wird der Zeitwert eingestellt. S2 ist nicht stufenlos regelbar, d. h. 0–30 s einstellbar. S2 ist stufenlos regelbar, d. h. 0–300 s einstellbar. Mit S1 wird die Einheit eingestellt. S1 ist nicht stufenlos regelbar, d. h. die Einheit ist Sekunde. S1 ist stufenlos regelbar, d. h. die Einheit ist Minute. S1 S2 Bereich Genauigkeit Trennen Trennen 0–30 s 0,1 s Trennen Verbinden 0–300 s 0,5 s Verbinden Trennen 0–30 Minuten 2,0 s Verbinden Verbinden 0–300 Minuten 20 s Das Potentiometer hat 10 Teilungen, die den Zeitbereich gleichmäßig unterteilen. Typische Anwendungen: 1. Verzögertes Abschalten des Abluftventilators 2. Verzögertes Abschalten des Kühlventilators der Heizungsanlage 3. Verzögertes Abschalten der Treppenhausbeleuchtung 4. Weitere industrielle Steuerungsanwendungen. Lieferumfang: 1 x Relaismodul
