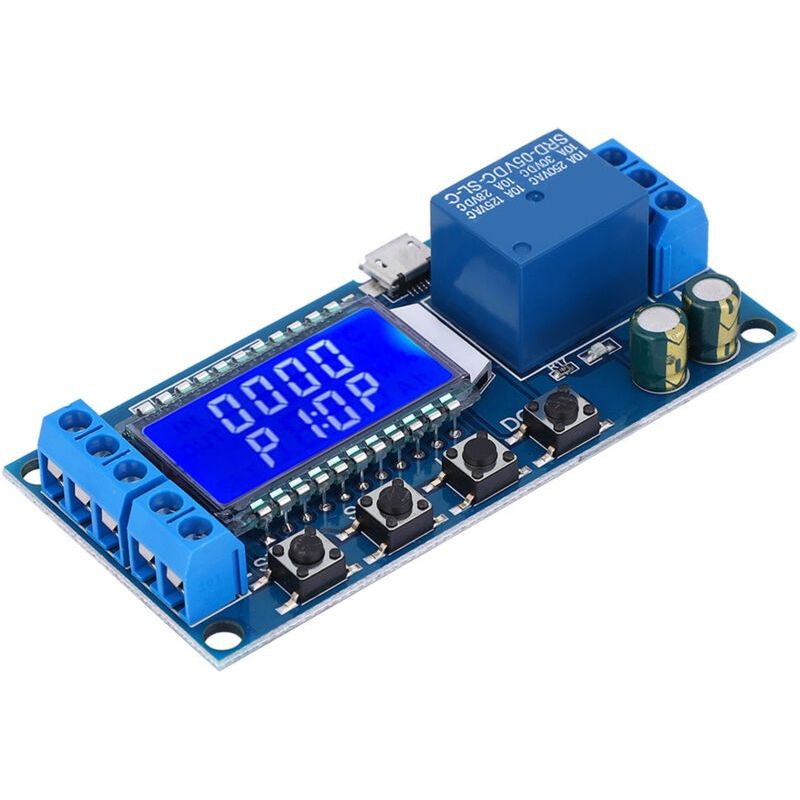

Relaismodul. Verzögerungsrelaismodul. 5-v-, 12-v- Und 24-v-verzögerungszyklus-timermodul. 0,01 S Bis 9.999 Min Mit Lcd-display.

Allgemeine Beschreibung Das Verzögerungsrelaismodul ist ein vielseitiges Gerät zur hochpräzisen Steuerung elektrischer Geräte. Es bietet einen einstellbaren Zeitbereich von 0,01 Sekunden bis 9.999 Minuten und ermöglicht so einen flexiblen Einsatz in verschiedenen Anwendungen. Ausgestattet mit einem LCD-Bildschirm zeigt es den aktuellen Modus und die Parameter übersichtlich an und ist daher einfach zu bedienen. Dieses Modul unterstützt High- und Low-Pegel-Triggerung und ist für Lasten bis zu 30 V 5 A oder 220 V 5 A geeignet. Technische Daten Artikeltyp: Verzögerungsrelaismodul; Betriebsspannung: 6–30 V; Zeitbereich: 0,01 s – 9.999 min, stufenlos einstellbar; Triggersignalquelle: High-Pegel (3,0 V ~ 24 V). Low-Pegel (0,0 V ~ 0,2 V) Ausgangsleistung: 30 V 5 A oder 220 V 5 A Ruhestrom: 15 mA Betriebsstrom: 50 mA Lebensdauer: > 100.000 Zyklen Betriebstemperatur: -40 ~ 85 °C Abmessungen: 88 x 38 x 19 mm Installation So installieren Sie das Modul. Gehen Sie wie folgt vor: 1. Rufen Sie die Einstellungsoberfläche auf, indem Sie die SET-Taste gedrückt halten. Stellen Sie den Betriebsmodus mit den AUF/AB-Tasten ein. Drücken Sie die SET-Taste, um den Betriebsmodus auszuwählen und die Parametereinstellungen aufzurufen. Ändern Sie die Parameter durch kurzes oder längeres Drücken der AUF/AB-Tasten. Anwendung Das Modul ist für verschiedene Anwendungen mit zeitverzögerter Steuerung konzipiert. Es ermöglicht die Einstellung verschiedener Parameter wie: OP: Einschaltzeit, CL: Ausschaltzeit, LOP: Zyklusanzahl (1–9999, mit Endlosschleifenoption). Es verfügt außerdem über eine Not-Aus-Funktion (STOP-Taste) und Verpolungsschutz. Weitere Informationen LCD-Bildschirm mit Energiesparmodus. Unterstützt Micro-USB 5,0 V Stromversorgung. Automatische Parameterspeicherung bei Stromausfall. UART-Daten-Download-Funktion. Industrielle Leiterplatte mit Optokoppler-Isolation für verbesserte Störfestigkeit.
