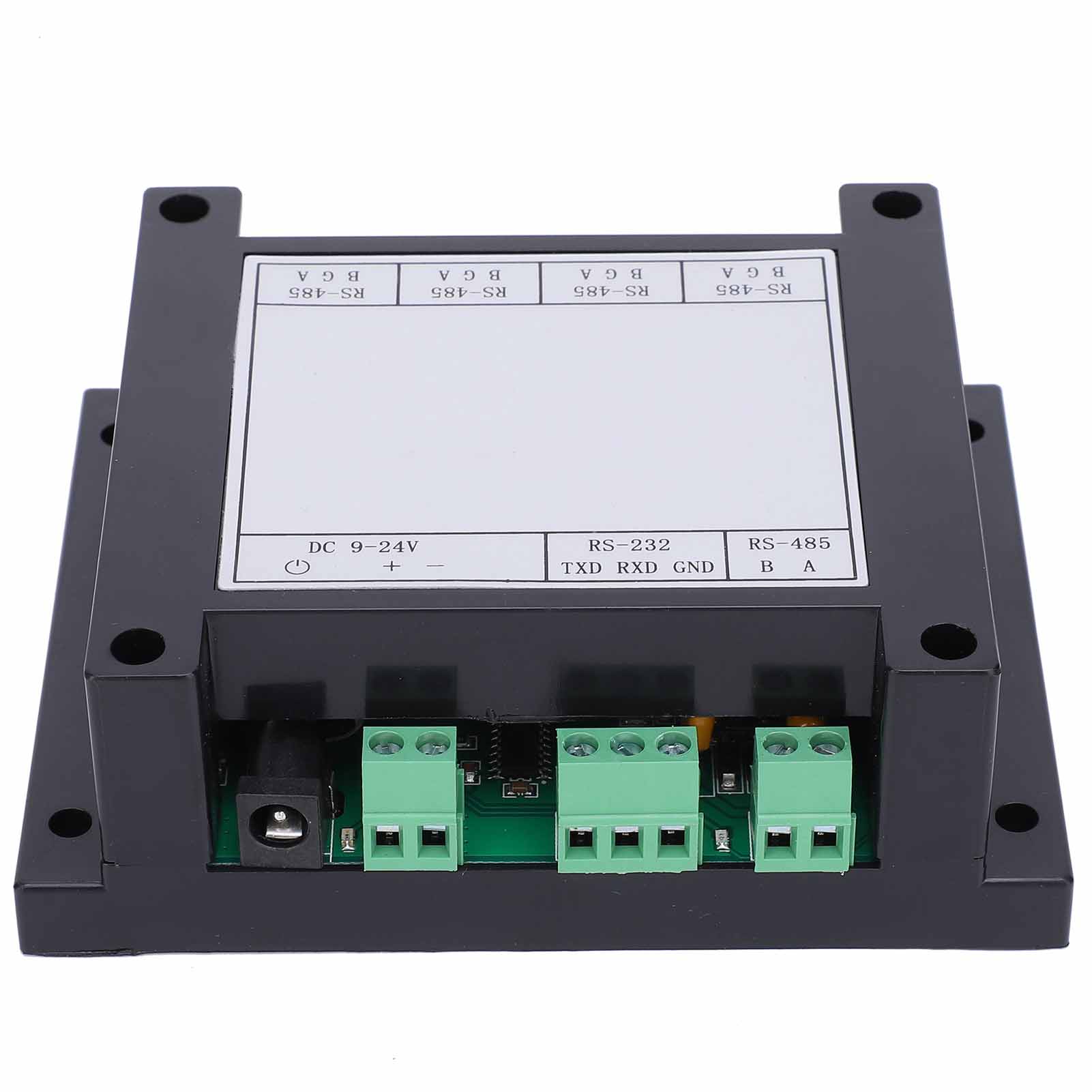

Répéteur/séparateur Rs485 Industriel À Isolation Photoélectrique 4 Canaux

1. Conception de qualité industrielle, isolation complète des communications, performances stables et débit de transmission jusqu'à 115,2 kbit/s. 2. Module d'alimentation CC/CC isolé intégré pour une isolation électrique optimale entre les ports. 3. Prise en charge de la communication multi-machines : chaque canal peut connecter jusqu'à 128 nœuds, pour une portée maximale de 2 500 mètres. 4. Technologie de contrôle automatique du flux de données : identification et contrôle automatiques du sens de transmission. 5. Protections multiples : protection ESD ±15 kV, protection TVS double canal 600 W et isolation des communications 2,5 kV. 6. Alimentation : large plage de tension d'alimentation de 9 à 24 V CC avec protection contre l'inversion de polarité. Type d'article : Répéteur Compatibilité : Compatible avec les normes RS-232 et RS-485TIA/EIA Tension de fonctionnement : CC : 9-24 V Puissance nominale : 0,5-1,2 W Interface d'entrée : 1 RS-232/1 RS-485 Interface de sortie : 4 RS-485 Capacité de charge : 128 nœuds par interface Distance de communication : 2 500 mètres de câble blindé ou de paire torsadée par interface Débit de communication : 300 bps-115,2 Kbps Méthode d'installation : Installation sur rail de 35 mm, installation à 4 trous sur la plaque arrière Dimensions : Env. 115 x 90 x 40 mm / 4,5 x 3,5 x 1,6 po Environnement de travail : -30 °C à 70 °C, humidité relative > 95 % HR Remarques concernant le câblage : 1. La ligne de communication 485 doit utiliser une paire torsadée blindée, de préférence multibrins pour la réserve, la longueur maximale ne devant pas dépasser 2 500 mètres. 2. Le câblage doit être aussi éloigné que possible des lignes haute tension, ne pas être parallèle aux lignes électriques et ne pas être regroupé. 3. Le bus 485 doit être de type « main dans la main » et les connexions en étoile et en bifurcation doivent être strictement proscrites. 4. Exigences relatives au choix du câble pour la communication sur bus RS-485 : Utiliser un câble à paires torsadées blindées à 2 conducteurs en cuivre, de section 0,5 à 0,75 mm², d'impédance 38 à 88 Ω/km et de capacité 30 à 50 nF/km. Le pas de torsion doit être de 20 mm (si la distance est inférieure ou égale à 500 mètres, la section peut être réduite, mais le câble doit impérativement être à paires torsadées). Masse commune : 1. Tous les appareils d'un même segment de réseau doivent partager une masse commune afin d'éviter les interférences en mode commun. 2. Pour une alimentation centralisée, relier directement les pôles négatifs CC de toutes les alimentations d'un même segment de réseau (y compris les alimentations autonomes des équipements de communication) afin de constituer une masse commune.
