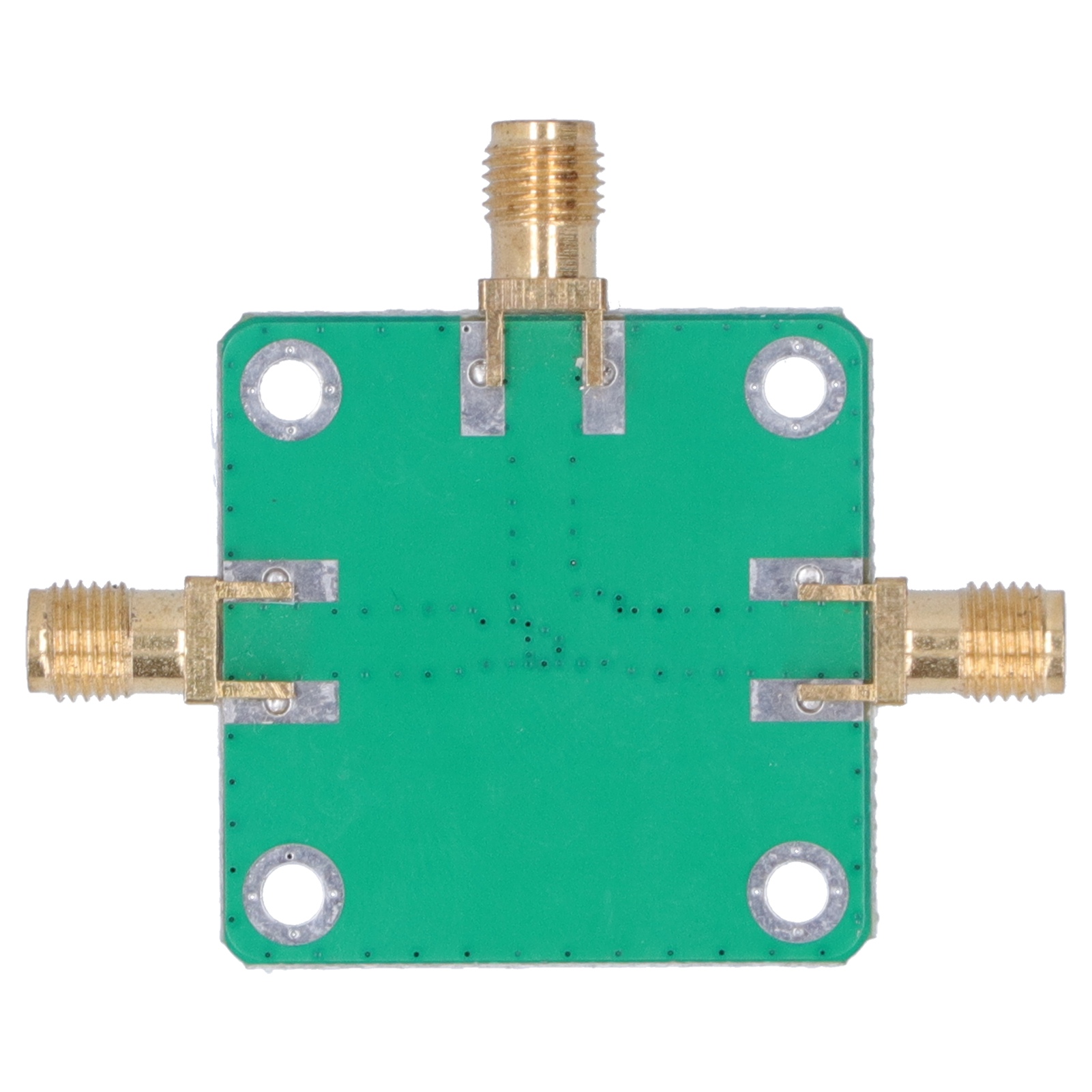

Rf-mikrowellen-doppelbalance-mischer-inverter

Willkommen in unserem Shop! Dieses hochwertige passive HF-Mischermodul zeichnet sich durch seine stabile Konstruktion und hohe Leistungsfähigkeit aus. Es wird im einteiligen Formverfahren gefertigt, was für eine gratfreie, glatte Oberfläche und einfache Installation sorgt. Die 1,6 mm dicke, doppelseitige Leiterplatte gewährleistet eine optimale Leitfähigkeit sowohl bei hohen als auch bei niedrigen Strömen. Eine große Wärmeableitungsfläche garantiert einen langlebigen und zuverlässigen Betrieb. Dank fortschrittlicher Technologie und exzellenter Verarbeitung ist die Oberfläche makellos. Technische Daten: - Typ: HF-Mischermodul - Material: Leiterplatte - Stromversorgung: Passiver Mischer (keine externe Stromversorgung erforderlich) - HF-Eingang: 1,5–3,8 GHz - Zwischenfrequenzausgang: DC–1,0 GHz - Umwandlungsdämpfung: 8,0 dB - Rauschzahl: 8,0 dB (SSB) - Lokaloszillator-Eingang: +18 dBm - Portisolation: - Lokaloszillator zu HF: 38 dB (typisch) - Lokaloszillator zu Zwischenfrequenz: 28 dB (typisch) - Hoher Eingang: 1P3: 18 dBm - Hoher Eingangspegel: P1dB: 8 dBm - Abmessungen: ca. 33 x 33 mm (ohne Anschlüsse) - Anschlusstyp: Standard-SMA-Buchse - Absolute Maximalwerte (können zu irreversiblen Schäden am Gerät führen): - Maximaler Eingangspegel des HF-Lokaloszillators: 22 dBm - Maximaler Eingangspegel des Lokaloszillators: 27 dBm (0,5 W) - Platinendicke: ca. 1,6 mm Lieferumfang: 1 x HF-Mischermodul
