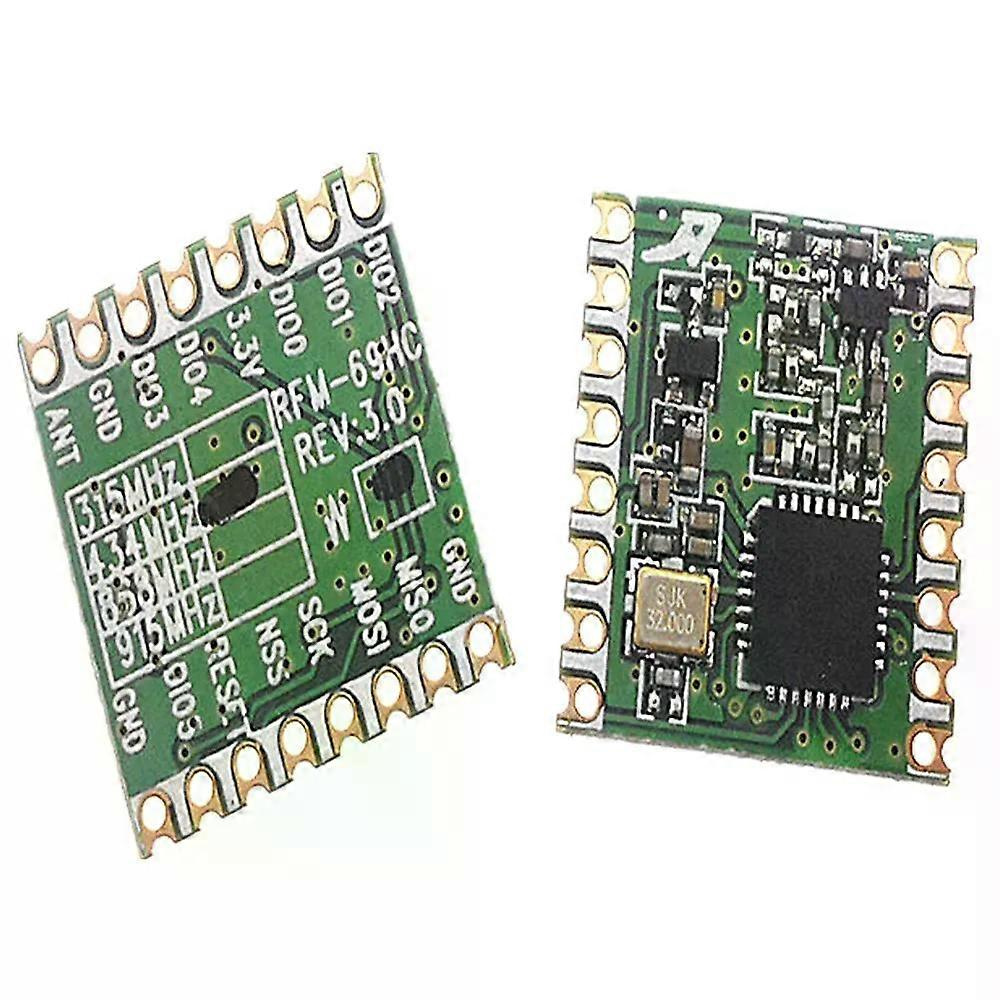

Rfm69 Rfm69hc Rfm69hcw Programmierbares 433-mhz-, 868-mhz- Und 915-mhz-hf-transceiver-modul Von Hoperf (original)

RFM69 RFM69HC RFM69HCW Programmierbares 433 MHz, 868 MHz, 915 MHz HF-Transceiver-Modul HopeRF ORIGINAL 1. Beschreibung des HF-Transceiver-Moduls RFM69HCW: Das RFM69HCW ist ein Transceiver-Modul, das in einem breiten Frequenzbereich arbeitet, einschließlich der lizenzfreien ISM-Frequenzbänder (Industrie, Wissenschaft und Medizin) 315, 433, 868 und 915 MHz. Alle wichtigen HF-Kommunikationsparameter sind programmierbar und die meisten davon dynamisch einstellbar. Das RFM69HCW bietet den einzigartigen Vorteil programmierbarer Schmalband- und Breitband-Kommunikationsmodi. Das RFM69HCW ist für geringen Stromverbrauch bei gleichzeitig hoher HF-Ausgangsleistung und kanalisiertem Betrieb optimiert. Einhaltung der ETSI- und FCC-Vorschriften. Um die RFM69HCW-Module besser nutzen zu können, umfasst diese Spezifikation auch eine Vielzahl von Parametern und Funktionen des Kernchips RF69H, einschließlich der nicht herausgeführten IC-Pins. All dies kann Kunden helfen, die Leistungsfähigkeit der RFM69HCW-Module besser zu verstehen und ihre Anwendungskenntnisse zu erweitern. 2. Merkmale des RF-Sub-GHz-Transceiver-Moduls RFM69HCW: +20 dBm - 100 mW Ausgangsleistung Hohe Empfindlichkeit: bis zu -120 dBm bei 1,2 kbit/s Hohe Selektivität: 16-Tap-FIR-Kanalfilter Robustes Frontend: IIP3 = -18 dBm, IIP2 = +35 dBm, 80 dB Blockierfestigkeit, keine Spiegelfrequenz Frequenzgang Geringer Stromverbrauch: Rx = 16 mA, 100 nA Registerspeicherung Programmierbare Ausgangsleistung: -18 bis +20 dBm in 1-dB-Schritten Konstante HF-Leistung über den gesamten Spannungsbereich des Moduls FSK-Bitraten bis zu 300 kb/s Vollintegrierter Synthesizer mit einer Auflösung von 61 Hz FSK-, GFSK-, MSK-, GMSK- und OOK-Modulationen Eingebauter Bit-Synchronisierer mit Taktrückgewinnung Erkennung eingehender Synchronisationswörter RSSI mit einem Dynamikbereich von über 115 dB Automatische HF-Erkennung mit ultraschnellem AFC Paketverarbeitung mit CRC-16, AES-128 und 66-Byte-FIFO Eingebauter Temperatursensor Modulgröße: 16 x 16 mm 3. Anwendungen des HF-Transceiver-Moduls RFM69HCW: Automatische Zählerablesung Drahtlose Sensornetzwerke Haus- und Gebäudeautomation Drahtlose Alarm- und Sicherheitssysteme Industrielle Überwachung und Steuerung Drahtloser M-BUS
