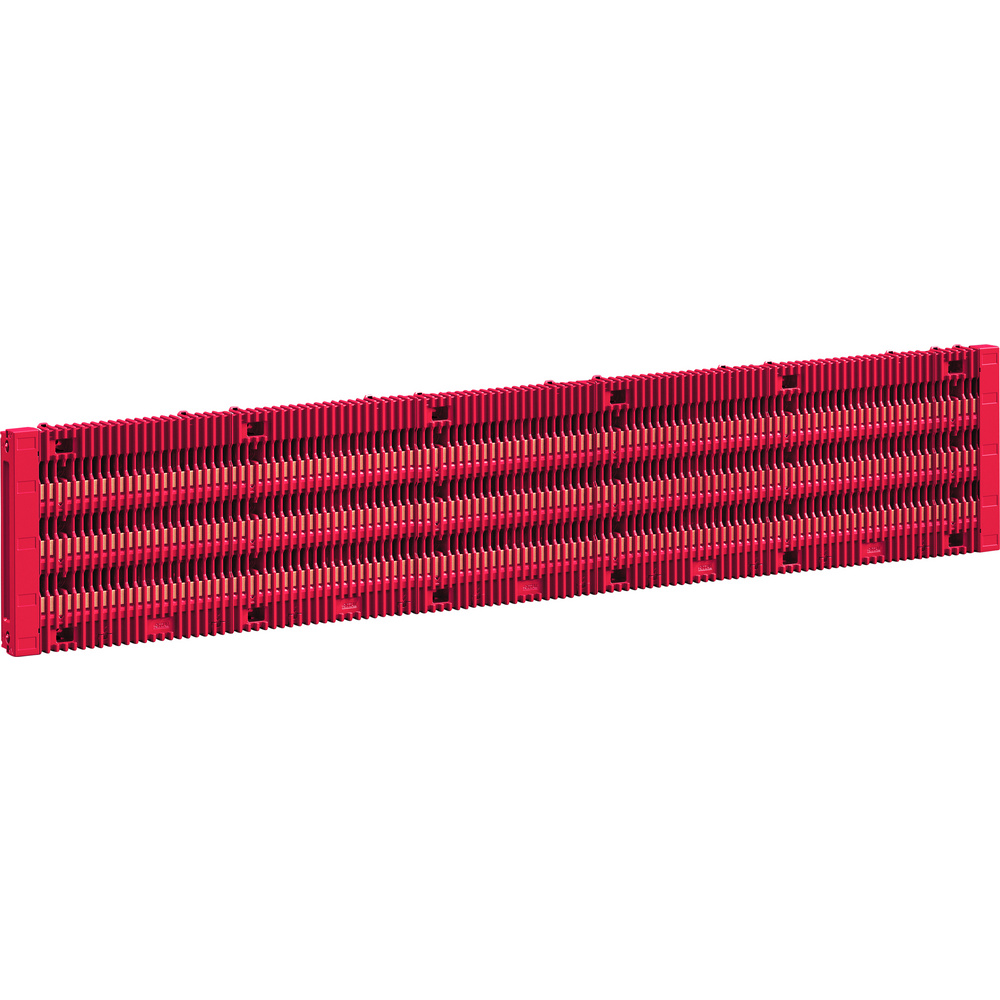

Rittal Komplett-board Rilinex 9360024, 550a 3-polig 60mm 1105x246x49,2mm, Polyamid/kupfer, Ral 35745/ral 9005

Rittal Komplett-Board RiLineX 9360024, 550A 3-polig 60mm 1105x246x49,2mm, Polyamid/Kupfer, RAL 35745/RAL 9005 Das Rittal RiLineX Komplett-Board ermöglicht eine effiziente 3-polige Stromverteilung in Schaltschränken mit einer Breite von 1200 mm. Das vormontierte System mit integrierten Sammelschienen ist für Anwendungen bis 1000 V AC sowie 1500 V DC ausgelegt und bietet eine geprüfte Kurzschlussfestigkeit von 45 kA. Dank der flexiblen Montagemöglichkeiten kann das Board horizontal, vertikal oder überkopf installiert werden. Flexibilität und Systemaufbau Das System unterstützt eine einfache Erweiterung und Anreihung weiterer Boards, ohne die Kurzschlussfestigkeit zu beeinträchtigen. Eine integrierte Kabelführung im Rückbereich schafft zusätzlichen Raum für Steuerleitungen und optimiert den Systemaufbau. Das Board ist vollständig berührungsgeschützt gemäß IP 2XB und kann optional auf IP 3X aufgerüstet werden. Die digitale Verfügbarkeit der Produktdaten unterstützt eine effiziente Planung und Dokumentation. Technische Daten Bemessungsstrom: 550 A Kurzschlussfestigkeit (Icw): 45 kA Bemessungsspannung: 1000 V AC / 1500 V DC Polzahl: 3-polig Schienenmittenabstand: 60 mm Sammelschienenabmessung: 30 x 5 mm Abmessungen (BxHxT): 1105 mm x 246 mm x 49,2 mm Schutzart: IP 2XB Durch die Verwendung robuster Materialien wie Polyamid und Kupfer sowie die Einhaltung internationaler Normen nach IEC 61439 und UL 508 stellt das System eine zuverlässige Komponente für die industrielle Energieverteilung dar. Mit einer Kurzschlussfestigkeit von 45 kA und einer flexiblen Montagemöglichkeit für 1200 mm breite Schränke bietet das 550 A starke Board eine stabile Basis für anspruchsvolle elektrische Infrastrukturen. Produktspezifikation Abmessungen allgemein: Breite: 1.105 mm Höhe: 246 mm Tiefe: 49,2 Bemessungsisolationsspannung Ui: 1000 / 1500 Bemessungskurzzeitstromfestigkeit: 45 Bemessungsspannung: 1000 / 1500 / 600 / 600 Bemessungsstoßspannung: 12 Bemessungsstoßstromfestigkeit Ipk: 115.5 / 94.5 Bemessungsstrom: 540 Bemessungsstrom max.: 550 Betriebs-Luftfeuchtigkeit max.: 90 Betriebs-Luftfeuchtigkeit min: 10 Betriebstemperatur max: 55 Betriebstemperatur min: -5 Betriebstemperaturbereich: -5 °C...55 Brandlast: 115.574 Breite: 1105 Color (Product level): RAL 35745 / RAL 9005 Elektrische Werte UL (SCCR): 45 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 Farbe: RAL 35745 RAL 9005 Frequenz der Grundschwingung: 50...60 Frequenz der Grundschwingung max.: 60 Frequenz der Grundschwingung min.: 50 Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk: 115,5 kA 94,5 kA (UL) Höhe: 246 Kurzschlussfestigkeit (Icw): 45 Lagertemperatur max: 75 Lagertemperatur min: -25 Lagertemperaturbereich: -25 °C...75 Lieferumfang (Produktebene): Inkl. integrierten Sammelschienen Luftfeuchtigkeit (nicht kondensierend): 10...90 Material (Produktebene): Polyamid (PA 6) / Brandverhalten gemäß UL 94 / E-Cu Nennstrom (max.): 550 Normen: IEC 61 439-1/-2 / UL 508 Oberflächenschutz: sonstige PCF-Wert - Carbon footprint value: 62.17 Passend für Breite: 1200 Passend für Gehäusetyp und Abmessung - Multi Value: Gehäusetyp: = 1.200 Passend für Gehäusetyp und Abmessung - Single Value: Breite: = 1.200 Pol-Anzahl: 3-polig Polzahl: 3 Polzahl/Schienenmittenabstand: 3-polig 60 Product Carbon Footprint - PCF: 62,17 Querschnitt Sammelschiene E-Cu (Breite): 30 Querschnitt Sammelschiene E-Cu (Stärke): 5 Sammelschienenabmessung: 30 mm x 5 Schienenabstand: 60 Schienenhöhe: 30 Schienenmittenabstand: 60 Schienenstärke: 5 Schutzart IP nach IEC 60529: IP 2XB Temperaturbereich: Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 Tiefe: 49.2 Verpackungseinheit: 1 Verschmutzungsgrad: 3 Vorteile: Zeitersparnis durch vollständig digitale Produktdaten / Weniger Montagezeit dank vormontiertem Komplett-Board / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung Werkstoff: Kupfer Zeit: 500 Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option: RiLineX Komplett-Board Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion: UL Überspannungskategorie: 4
