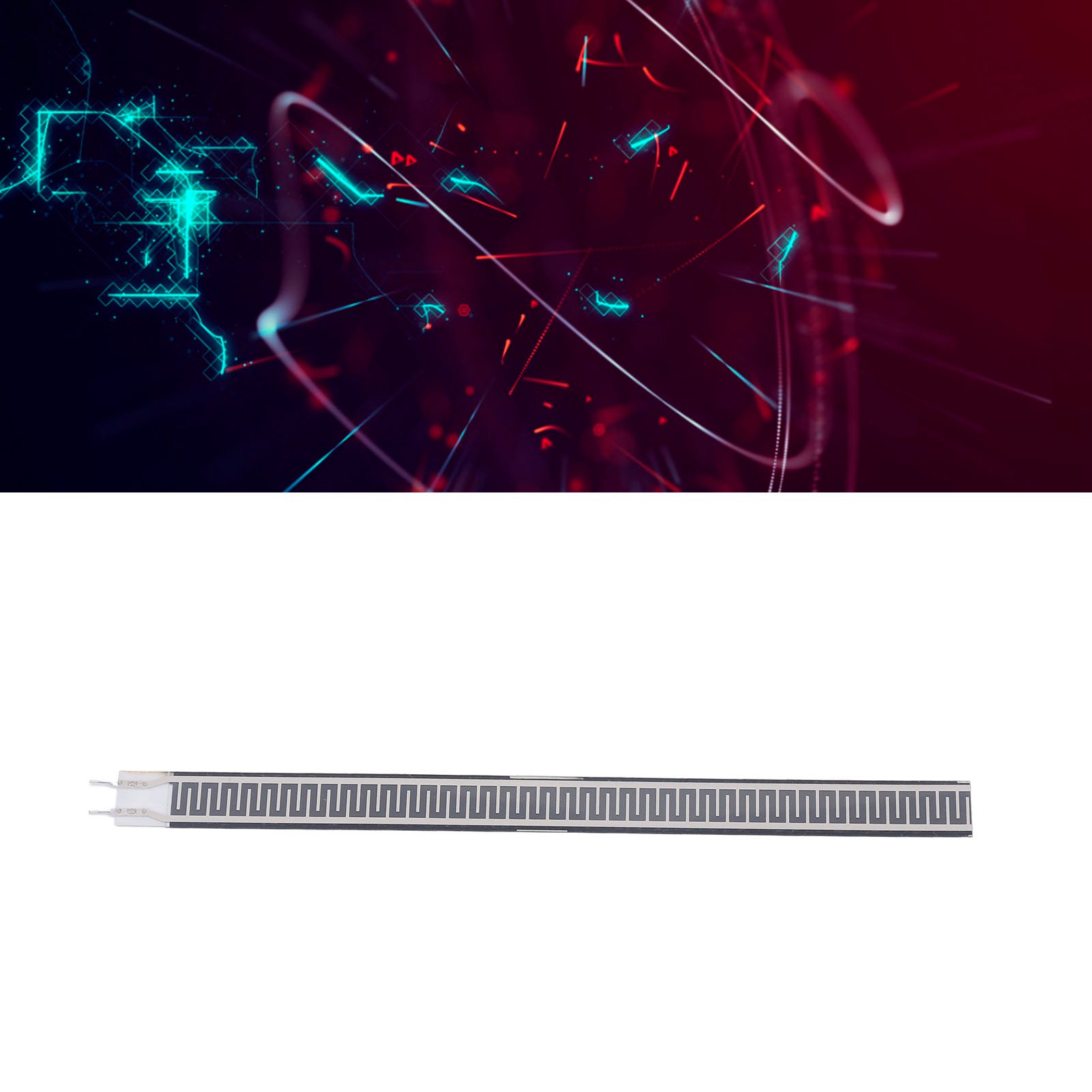

Rp-l-170 Flexibler Fsr-dünnschicht-drucksensor Zur Schlaf- Und Wachüberwachung In Intelligenten Matratzen, Kissen Und Sitzen

Willkommen in unserem Shop! Dieser flexible Foliendrucksensor ist ein leistungsstarkes elektronisches Bauteil zur präzisen Messung von Kräften, die auf seine Oberfläche wirken. Er eignet sich ideal für diverse Projekte und Anwendungen und zeichnet sich durch seine geringe Dicke und schnelle Reaktionsfähigkeit aus. **Detaillierte Produktspezifikationen:** * **Artikeltyp:** Foliendrucksensor. * **Material:** Polyester. * **Abmessungen:** Ca. 170 mm x 15 mm (6,7 x 0,6 Zoll). * **Dicke:** Extrem dünn, nur 0,4 mm (0,02 Zoll). Dies ermöglicht eine diskrete Integration und hohe Empfindlichkeit, selbst gegenüber schwachen oder statischen Kräften. * **Form:** Folienförmig, flexibel. * **Druckmessbereich:** Von 20 Gramm bis 10 Kilogramm oder mehr, für ein breites Anwendungsspektrum. * **Auslösekraft:** 20 Gramm (Auslösung standardmäßig bei einem Widerstand unter 200 kΩ). * **Widerstand im Ruhezustand (nicht ausgelöst):** Größer als 10 MΩ. * **Aktivierungszeit:** Weniger als 0,01 Sekunden. * **Ansprechzeit:** Weniger als 10 ms. * **Hysterese:** +15 % (nach der Formel (RF+ RF-)/FR+ bei einer Kraft von 3000 g). * **Elektromagnetische Störungen (EMI):** Keine. Der Sensor erzeugt keine elektromagnetischen Störungen.** **Elektrostatische Entladung (ESD):** Unempfindlich. Der Sensor ist sicher und zuverlässig.** **Drift:** Weniger als 15 % unter einer statischen Last von 3 kg über 24 Stunden.** **Funktionsweise:** Der resistive Drucksensor RP L besteht aus einer flexiblen Folie, deren Widerstandswert mit zunehmendem Druck auf die Messfläche abnimmt. Ein Sensor mit einer Messfläche verhält sich wie ein variabler Zweitorwiderstand, dessen Wert vom Druck gesteuert wird. Er kann auch als Schalter mit einem definierten Schwellenwert fungieren, der durch den Druck und die Geräteeinstellungen bestimmt wird.** **Aufbauprinzip:** Der Sensor besteht aus einer Polyesterfolie mit hervorragenden mechanischen Eigenschaften. Die obere Schicht besteht aus einer flexiblen Folie und einer piezoresistiven Schicht. Die untere Schicht ist eine flexible Folie mit einem leitfähigen Schaltkreis. Die beiden Schichten sind im Messbereich mittels doppelseitigem Klebeband verbunden und isoliert. Wird Druck auf den Messbereich ausgeübt, verbinden sich die normalerweise getrennten Leitungen des unteren Stromkreises über die obere Varistorschicht, wodurch sich der Ausgangswiderstandswert entsprechend dem Druck ändert. **Lieferumfang:** * 1 x Foliendrucksensor
