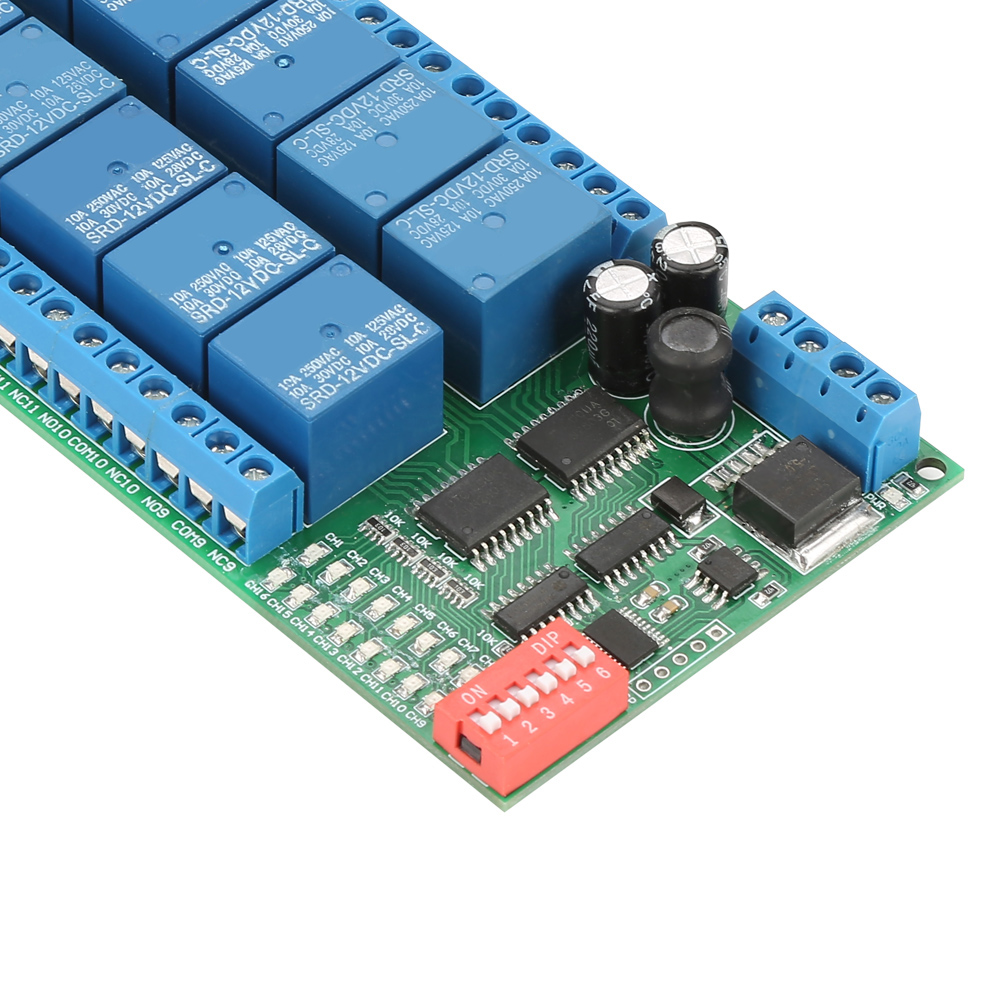

Rs485 16-kanal 12v Relais R421b16

Willkommen in unserem Shop! Entdecken Sie unser 16-Kanal-RS485-Relaismodul für die präzise und zuverlässige Steuerung Ihrer elektrischen Geräte. Hier finden Sie die detaillierten Spezifikationen: **Technische Daten:** 1. Betriebsspannung: 12 V DC. 2. Standby-Strom (alle Relais geschlossen): 11 mA, mit progressiven Werten für jedes geöffnete Relais: 1 Relais 40 mA, 2 Relais 67 mA, 3 Relais 95 mA, 4 Relais 121 mA, 5 Relais 147 mA, 6 Relais 173 mA, 7 Relais 198 mA, 8 Relais 222 mA usw. 3. Sechs Steuermodi: „Offen“, „Geschlossen“, „Momentan“, „Selbsthaltend“, „Verriegelt“ und „Verzögert“. 4. Steuermodus über MODBUS-RTU-Befehl mit einer maximalen Verzögerung von 255 Sekunden. 5. MODBUS-Befehle können über das serielle HyperTerminal (serieller Assistent) oder die Software „Modbus Poll“ eingegeben werden. 6. Im MODBUS-Steuerungsmodus unterstützt dieses Relaismodul bis zu 64 Geräte parallel. **Technische Daten:** - Betriebsspannung: 12 V DC - Standby-Strom: 11 mA - Maximale Last: 10 A/250 V AC, 10 A/125 V AC, 10 A/30 V DC, 10 A/28 V DC, 10 A/12 V DC - Abmessungen: ca. 17 × 6,5 × 2 cm (6,7 × 2,5 × 0,8 Zoll) - Gewicht: ca. 224 g (7,9 oz) **Typische Anwendungen:** Dieses Modul eignet sich ideal zur Fernsteuerung von Kameras, LED-Lampen, Ventilatoren, Motoren, Leuchtstofflampen, Solarwarmwasserbereitern und anderen Geräten, die mit Gleich- oder Wechselstrom betrieben werden. Der MODBUS-Steuerungsmodus (in HEX) ermöglicht die flexible Integration über das serielle HyperTerminal (mit manueller CRC-Prüfsumme), die Modbus-Poll-Software (mit automatischer CRC-Prüfsumme) oder die Steuerung über eine speicherprogrammierbare Steuerung (SPS) oder einen Mikrocontroller (MCU). **Verdrahtungsplan:** 1. Für einen 12-V-DC-Steuerkreis schließen Sie die Komponenten gemäß dem untenstehenden Diagramm an. Die Last kann eine Kamera, LED-Leuchten, Lüfter, Motoren oder ein anderes 12-V-DC-Gerät sein. 2. Für einen 1–100-V-DC- oder 85–265-V-AC-Steuerkreis folgen Sie dem untenstehenden Diagramm (Hinweis: Wenn die Last nicht 12 V DC beträgt, ist ein zusätzliches 12-V-DC-Netzteil erforderlich). Die Last kann LED-Lampen, Lüfter, Motoren, Leuchtstofflampen, Solarwarmwasserbereiter oder ein anderes AC/DC-Gerät sein. **Lieferumfang:** 1 × 16-Kanal-RS485-Relaismodul. Dieses Produkt bietet hohe Zuverlässigkeit und Vielseitigkeit für Ihre Automatisierungsanforderungen. Ideal für industrielle Anwendungen, Hausautomation oder anspruchsvolle Heimwerkerprojekte.
