SIOKS

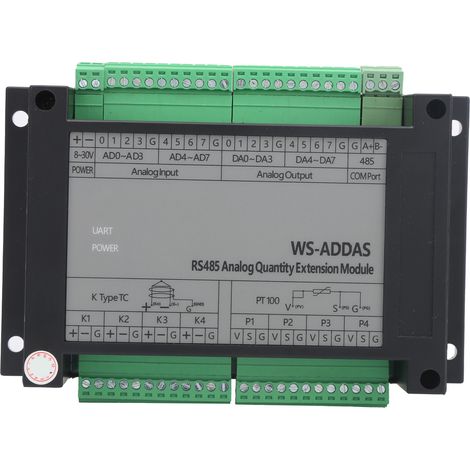

Rs485-analog-erweiterungsmodul, Automatisierte Industriesteuerungsgeräte, 1817000 Wsaddas
113,79 €
ab 122,78 € inkl. Versand bei ManoMano DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 6 Tagen
| Aktion | ||||
|---|---|---|---|---|
ManoMano DE | 113,79 € | 8,99 € | 122,78 € | Zum Shop |
| Merkmale | 1. Wenn kein Zugriff auf Port 0 und den Kommunikationsanschluss besteht, wird das Netzteil bei Verpolung nicht beschädigt. 2. Wenn das Netzteil nicht angeschlossen ist, muss der Kommunikationsanschluss A-Masse, B-Masse und 30 V zwischen A und B unterstützen. Der RS485-Kommunikationsanschluss darf nach 10 Sekunden nicht beschädigt werden. 3. Wenn das Netzteil eingeschaltet ist, beträgt die Spannung zwischen A und Masse 30 V, zwischen B+ und Masse 30 V und zwischen A und B ebenfalls 30 V gegen Masse. Auch hier darf nach 10 Sekunden unter Spannung keine Beschädigung auftreten. 4. Hochwertige technische Kunststoffe bieten hohe mechanische Festigkeit, gute Hitzebeständigkeit und gute elektrische Isolation. 5. Die RS485-Analog-Erweiterungskarte zeichnet sich durch eine stabile Struktur, hervorragende Leistung und eine lange Lebensdauer aus. Spezifikationen: Artikeltyp: RS485 Analog-Erweiterungskarte Modell: WS-ADDAS Material: Technischer Kunststoff Versorgungsspannung (V): DC 8-30 Betriebsstrom (mA): 50~230 4. Portbeschreibung: 4.1 Analogausgang: 4.1.1 Ausgangsspannung: 0~10V ±5% 4.12 Eingangsspannung: 0V 4.2 Analogeingang: 4.2.1 0' Eingang 10V: A. Impedanz 250K B. Spannungsfestigkeit -0,7~15V 4.2.2 Eingang 0' 20mA A. Impedanz 250Ω B. Strom: 0-25mA 4.3 PT100 Temperaturmessanschluss: 4.3.1 Aufgeteilt in 3 Anschlüsse: A. PV, verbunden mit dem einpoligen PT100-Anschluss B.PS, eine der Kompensationsleitungen verbinden C.PG und die andere Kompensationsleitung verbinden 4.3.2 Einmal Die Verbindung ist normal, die korrekten Temperaturinformationen können abgelesen werden. 4.3.3 Die Leerlauftemperaturanzeige beträgt ca. 265 (TVS-Fehler). 4.4 Temperaturmessanschluss für Thermoelement Typ K: 4.4.1 Keine Erdung möglich. 4.4.2 Unterteilung in K+ und K-. 4.4.3 Die Leerlaufspannung gegen Masse beträgt ca. 1,3 V, der Messbereich von 444 beträgt ±39 mV. 4.4.5 Kurzschluss zur Anzeige der aktuellen Umgebungstemperatur (entspricht einer Differenz zur Thermoelementtemperatur von 0). 4.4.6 Ein Temperaturanstieg ist zu beobachten, wenn das Thermoelement an die Heizung angeschlossen wird. 4.4.7 Unsichere Ausgabe bei Floating-Zustand. 6. Kommunikationsbeschreibung: 6.1 Im Ausgangszustand ist die Stationsnummer 1 und die Baudrate 04 (9600). 6.2 Die Parameter können durch Kurzschließen des Kontakts TP1 auf der Platine zurückgesetzt werden; die zurückgesetzten Parameter befinden sich im Ausgangszustand. 6.3 Senden von HEX-Daten an die Erweiterungskarte: 01040000001A71C1 kann die Daten im gesamten Puffer lesen (16-Bit-Daten pro Register). 6.4 Die zurückgegebenen Daten lauten wie folgt: 6.4.1 01 04 34 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 E7 01 14 01 26 01 12 04 60 FF F7 00 24 00 F9 00 01 00 04 10 B8 6.4.2 0–7 sind analoge Ausgänge Pufferdaten 6.4.3 8–15 sind Eingangsdatenpuffer. 6.4.4 16 bis 19 sind Temperaturdatenpuffer für Thermoelemente vom Typ K. 6.4.5 20 bis 23 sind Temperaturdatenpuffer für PT100. 6.4.6 24 ist der Stationsnummern-Cache. 6.4725 ist der Baudraten-Parameterpuffer. 6.5 PT100-Verifizierung: Überbrücken Sie alle drei PT100-Schnittstellen und geben Sie den Befehl „01 06 00 68 11 55 C4 79“ ein, um die PT100-Verifizierung durchzuführen. Das Modul reagiert nicht. 6.6 Beispiel zum Ändern des Analogausgangs: Ändern eines einzelnen Analogausgangs Stationsnummer/Funktionscode/H-Adresse/L-Adresse/H-Daten/L-Daten/H-Redundanzprüfcode/L-Redundanzprüfcode 01 06 00 00 00 00 89 CA Setzen Sie den ersten Analogausgang auf 0 V - Daten/1000 ist der tatsächliche Ausgabewert des Analogsignals. Beispiel: Ändern mehrerer Analogausgänge Stationsnummer/Funktionscode/H Startadresse/L Startadresse/H Menge/L Menge/Byte-Nummer/+++Daten++++/H Prüfung/L Prüfung 01 10 00 00 00 02 04 00 10 00 10 F3 A6 Stellen Sie den ersten und zweiten Analogausgang auf 0,016 V ein - Bytes=Anzahlx2 Lieferumfang: Lieferumfang: 1 x RS485-Analog-Erweiterungskarte, 1 x Benutzerhandbuch |
