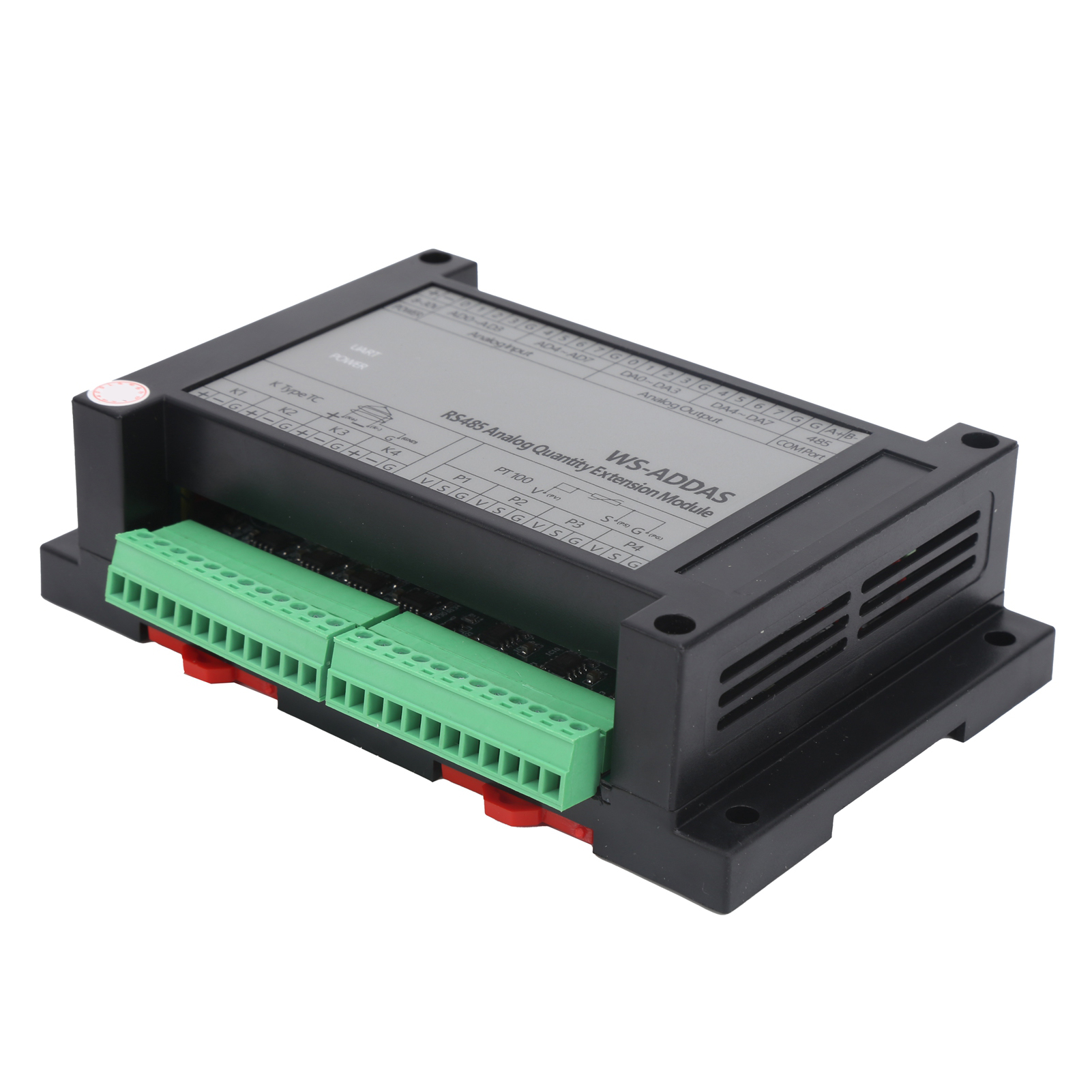

Rs485-analog-erweiterungsmodul Für Industrielle Automatisierung, Prozesssteuerung, Kommunikationsplatine 1817000 Ws-addas

Willkommen in unserem Shop! Entdecken Sie unsere RS485-Analog-Erweiterungskarte, Modell WS-ADDAS, die für zuverlässige und langlebige Leistung in Ihren industriellen Anwendungen entwickelt wurde. Gefertigt aus hochwertigem technischem Kunststoff, garantiert sie hohe mechanische Festigkeit, ausgezeichnete Hitzebeständigkeit und optimale elektrische Isolation. Mit seiner stabilen Konstruktion und langen Lebensdauer ist dieses Zubehör ideal für Ihre Mess- und Steuerungsanforderungen. **Technische Daten:** - Versorgungsspannung: DC 8–30 V - Betriebsstrom: 50 bis 230 mA - Material: Technischer Kunststoff **Schutz und Robustheit:** - Bei getrennten Kommunikationsanschlüssen wird das Netzteil durch Verpolung nicht beschädigt. - Ohne Stromversorgung hält der Kommunikationsanschluss einer Spannung von 30 V zwischen A und Masse, B und Masse sowie zwischen A und B 10 Sekunden lang stand. - Im Betrieb betragen die Spannungen zwischen A und Masse, B+ und Masse sowie zwischen A und B 30 V und halten dieser Spannung 10 Sekunden lang stand. **Anschlussbeschreibung:** - **Analoger Ausgang:** Ausgang Spannung 0–10 V ±5 %, Anfangsspannung 0 V. - **Analoger Eingang (0–10 V):** Impedanz 250 kΩ, Spannungsfestigkeit -0,7 bis 15 V. - **Analoger Eingang (0–20 mA):** Impedanz 250 Ω, Strom 0 bis 25 mA. - **PT100-Temperaturmessanschluss:** Unterteilt in 3 Anschlüsse (PV, PS, PG), ermöglicht nach dem Anschluss eine genaue Temperaturmessung. Im Leerlauf beträgt die angezeigte Temperatur ca. 265 °C (TVS-Durchschlag). - **Thermoelement-Messanschluss Typ K:** Darf nicht mit Masse verbunden werden, unterteilt in K+ und K-. Die Leerlaufspannung beträgt ca. 1,3 V mit einem Bereich von ±39 mV. Im Kurzschluss wird die aktuelle Umgebungstemperatur angezeigt. Beim Erhitzen kann ein Temperaturanstieg beobachtet werden. Bei Gleitkommazahlen ist die Ausgabe unsicher. **Kommunikation:** - Ausgangszustand: Stationsnummer 1, Baudrate 04 (9600). - Parameter-Reset durch Kurzschließen des TP1-Pads auf der Platine möglich. - Senden Sie den HEX-Befehl "01040000001A71C1", um die Daten aus dem gesamten Puffer (16 Bit pro Register) zu lesen. - Die zurückgegebenen Daten folgen einem bestimmten Format und enthalten den analogen Ausgabepuffer (0-7), den Eingabepuffer (8-15), die Thermoelementtemperatur in Kelvin (16-19), den PT100-Temperaturpuffer (20-23), die Stationsnummer (24) und den Baudratenparameter (25). - PT100-Prüfung: Kurzschließen Sie die drei PT100-Schnittstellen und senden Sie den Befehl "01 06 00 68 11 55 C4 79" Um die Prüfung durchzuführen, reagiert das Modul nicht. - Modifizieren von Analogausgängen: Verwenden Sie spezifische Befehle, um einen oder mehrere Ausgänge zu modifizieren. Teilen Sie den Wert durch 1000, um die tatsächliche Spannung zu erhalten. **Lieferumfang:** - 1 x RS485 Analog-Erweiterungskarte - 1 x Benutzerhandbuch Diese Karte bietet eine vollständige und zuverlässige Lösung für Ihre Projekte im Bereich analoge Messung und Steuerung. Sie eignet sich perfekt für anspruchsvolle Umgebungen und gewährleistet stabile Leistung und einfache Integration.
