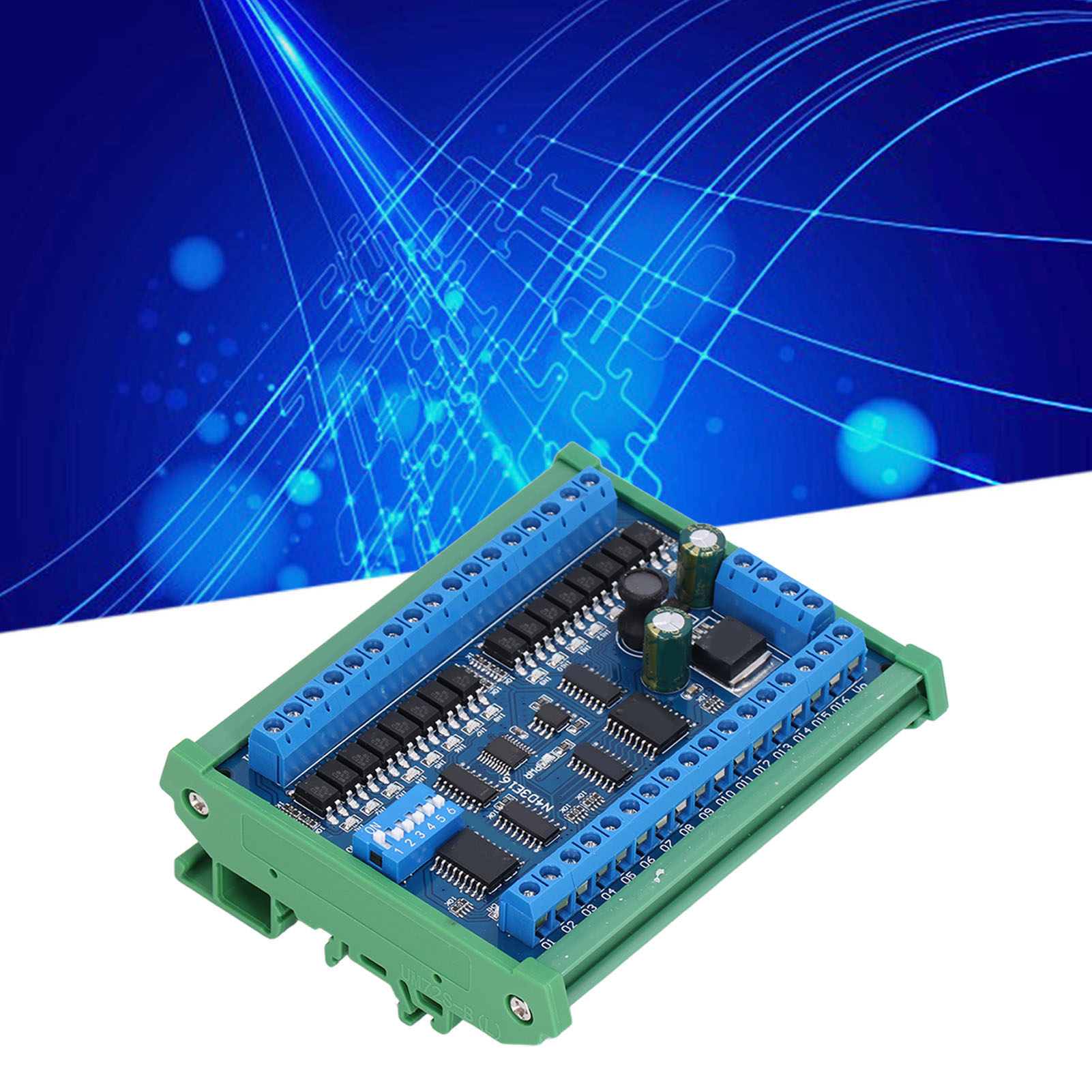

Rs485-fernbedienungsschalter (16 Eingänge/16 Ausgänge), E/a-erweiterungskarte Für Speicherprogrammierbare Steuerungen (sps), Modbus-rtu-modul Mit Gehäuse

Willkommen in unserem Shop! Hier ist eine Erweiterungsplatine mit 16 Eingängen und 16 Ausgängen, Modell N4D3E16, die für eine einfache Installation und erweiterte Funktionen entwickelt wurde. Die Schaltung des Netzteilmoduls wurde sorgfältig auf einfache Leiterplattenverdrahtung mit minimalen Störungen ausgelegt. **Detaillierte technische Daten:** - **Betriebsspannung:** DC 6,5–30 V (kompatibel mit 7,5 V, 9 V, 12 V, 15 V, 24 V) - **Betriebsstrom:** 8–50 mA - **Eingänge:** 16 isolierte Eingangsports (aktive NPN-Transistoren mit niedrigem Pegel) - **Ausgänge:** 16 Darlington-Ausgänge (ULN2803 NPN-Ausgang) - **Maximaler Laststrom pro Kanal:** 300 mA **Funktionen:** - **6 integrierte Steuerelemente:** Öffnen, Schließen, Sofortbetrieb, Selbstverriegelung, Kreuzverriegelung und Zeitverzögerung - **Fernbedienung Steuerung:** Die 16 Eingänge können die 16 Ausgänge einer anderen Karte über den RS485-Bus fernsteuern (entsprechende Register müssen konfiguriert werden) - **RTU-Protokoll:** Unterstützt die Funktionscodes 03 und 06 (einige Register unterstützen den Funktionscode 16) - **Zeitverzögerung:** Bis zu 255 Sekunden maximal mit dem Zeitverzögerungsbefehl - **Serielle Kommunikation:** Kann mit einem seriellen Terminal (serieller Assistent) verwendet werden; Standardmäßige Baudrate von 9600 BPS, wählbar über Jumper: 2400, 4800, 9600, 19200 BPS - **Parallelschaltung:** Bis zu 64 Geräte können parallel geschaltet werden **Installation und Abmessungen:** - **Erweiterungskarte:** Kompakt und klein, mit Befestigungslöchern - **DIN-Schienengehäuse:** Modell UM72, grün - **Gehäusebreite:** Geeignet für UM72 breite Leiterplatten (ca. 72 mm / 2,8 Zoll) - **Backplane-Länge:** Geeignet für Leiterplatten mit ca. 100 mm / 3,9 Zoll - **Montagemethode:** DIN35- und C45-Schienen - **Isolationsklasse:** Flammschutzklasse VO **Anwendungen:** Hausautomation, Sicherheitstechnik, Identifikationssysteme, Netzwerkkameras, LED-Treiber und vieles mehr. **Lieferumfang:** - 1 x Erweiterungsplatine mit 16 Eingängen und 16 Ausgängen
