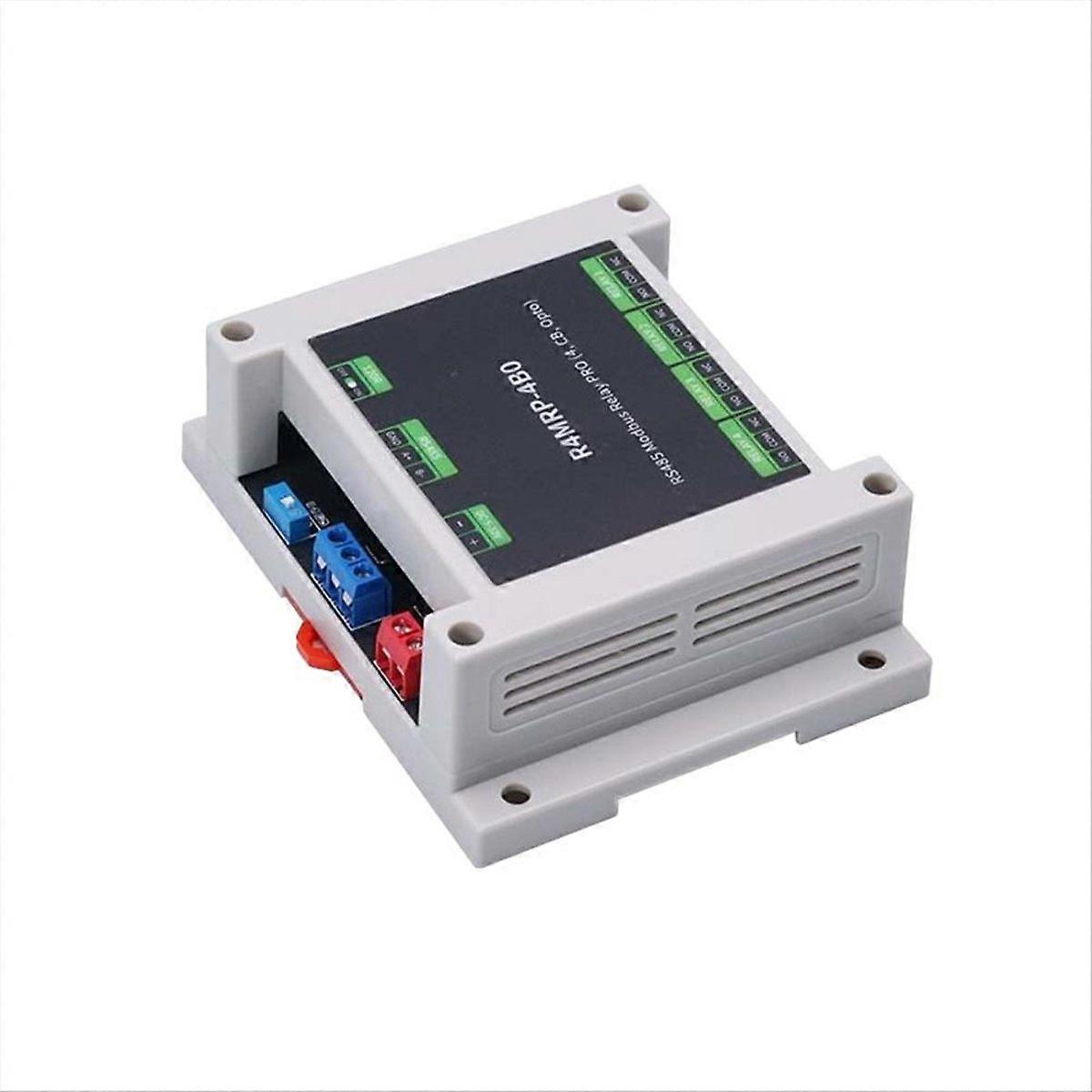

Rs485 Modbus Pro 4-kanal-relaismodul, Rs485-schnittstelle, Modbus Rtu-protokoll, Optokopplersteuerung, Isolation

1. Dieses Relais ist für industrielle Anwendungen konzipiert. Es nutzt das Modbus-RTU-Steuerungsprotokoll und das 485-Signal als Betriebsmodus. Es unterstützt die Steuerung mehrerer Geräte durch denselben Host und eignet sich ideal für die industrielle Automatisierung. Sein ABS-Gehäuse und das Schienenmontagesystem gewährleisten hohe Robustheit. 2. Die Platine ist mit einem stabilen 8-Bit-Mikrocontroller und einem SP3485-Pegelwandler-Chip ausgestattet. 3. Verdrahtungshinweise: Dem Relais kann eine Adresse am 485-Bus von 1 bis 255 zugewiesen werden. Die entsprechenden Befehle können an diese Adresse gesendet werden, wodurch das Relais das Öffnen und Schließen des Stromkreises steuert. 4. Hinweis: Wenn das Relais erregt ist, sind die COM- und NC-Anschlüsse mit dem NC-Anschluss verbunden bzw. getrennt. Das heißt, Last 1 ist erregt und Last 2 ist inaktiv. Wenn das Relais stromlos ist, sind die COM- und NC-Anschlüsse mit dem NO-Anschluss verbunden bzw. getrennt. Das heißt, Last 2 ist erregt und Last 1 ist inaktiv. Versorgungsspannung: 5–32 V (6 V für bessere Stabilität empfohlen). Kommunikationsprotokoll: Standard Modbus RTU. Kommunikationsschnittstelle: RS485 mit 120-Ω-Widerstand (DIP-Schalter). Baudrate: 4800/9600/19200/38400 (9600 bps Standard), mit Standby-Modus bei Stromausfall. Ausgangssignal: Relais-Schaltsignal. Aufgrund unterschiedlicher Produktionschargen können Aussehen und Kennzeichnung leicht variieren, die Funktionalität ist jedoch nicht beeinträchtigt. Typ: 4-Kanal Modbus RS485 PRO Relais. Farbe: Siehe Abbildung. Material: ABS. Lieferumfang: 1 x Modbus RS485 PRO Relais. Hinweis: Die Farbe des Artikels auf dem Bild kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1 bis 3 mm ist möglich.
